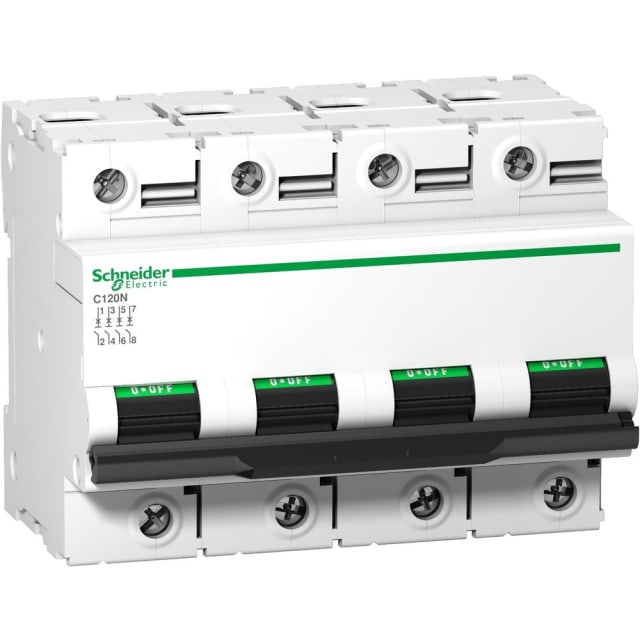

Disjoncteur miniature 4P 80A 10kA courbe C A9N18372

Disjoncteur miniature 4P 80A courbe C pour protection de tableaux basse tension

Ce disjoncteur miniature 4 pôles 80 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution basse tension. Son format quadripolaire avec 4 pôles protégés convient aux installations nécessitant une coupure simultanée de l’ensemble des conducteurs actifs, avec neutre raccordable. Il s’intègre naturellement dans les environnements tertiaires, techniques et industriels où la continuité d’exploitation et la sélectivité de protection doivent être correctement dimensionnées.

Pouvoir de coupure 10 kA adapté aux circuits à forte exigence

Avec un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur modulaire est adapté aux installations où le niveau de court-circuit présumé impose une protection robuste. Sa courbe C permet de supporter les appels de courant modérés au démarrage tout en maintenant une protection efficace des lignes. C’est un choix pertinent pour des départs alimentant des équipements tels que moteurs de petite puissance, circuits triphasés avec neutre, armoires techniques ou distributions terminales demandant un calibre élevé de 80 A.

Configuration 4 pôles protégés pour réseaux triphasés avec neutre

La présence de 4 pôles protégés apporte une protection homogène sur l’ensemble des conducteurs, ce qui est particulièrement recherché sur les réseaux triphasés avec neutre. Cette configuration facilite la sécurisation des départs complets et contribue à une coupure nette de l’installation en cas de défaut. Le neutre raccordable ajoute de la souplesse au câblage, notamment dans les tableaux de répartition où la cohérence entre protection, sectionnement et organisation des départs est essentielle.

Intégration modulaire pratique dans l’enveloppe électrique

Ce modèle occupe 6 modules de largeur, ce qui permet une intégration claire dans un coffret ou un tableau modulaire. Son montage sur rail DIN simplifie l’implantation et les opérations de maintenance. La compatibilité avec des dispositifs supplémentaires ouvre la voie à des configurations plus évoluées, par exemple pour ajouter des fonctions auxiliaires ou compléter la protection selon l’architecture du tableau. Cette modularité est un avantage appréciable lors de la conception ou de l’évolution d’une distribution électrique.

Capacité de raccordement pensée pour les sections usuelles de puissance

Le disjoncteur accepte des conducteurs monofiliaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en fonction du calibre 80 A et des contraintes de l’installation. Pour l’électricien, cela signifie une mise en œuvre plus souple dans les tableaux de puissance, avec une bonne compatibilité avec les sections couramment retenues pour les départs triphasés ou tétrapolaires.

Tenue électrique adaptée aux environnements techniques exigeants

Ce disjoncteur présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, une catégorie de surtension IV et un degré de pollution 3. Ces caractéristiques en font un appareil adapté aux environnements de distribution où la protection doit rester cohérente avec les contraintes électriques du tableau. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui aide à protéger plus efficacement les équipements situés en aval.

Utilisation fiable en exploitation continue et en conditions étendues

Prévu pour fonctionner en courant alternatif 50 à 60 Hz, ce disjoncteur 4P 80A peut être utilisé dans une plage de température ambiante de -25 à +70 °C. Son indice de protection IP20 au niveau des bornes répond aux besoins des installations intégrées dans une enveloppe adaptée. Sa puissance dissipée de 3,2 W reste à prendre en compte lors du dimensionnement thermique du tableau, en particulier dans les coffrets à forte densité d’appareillage. Pour les professionnels recherchant un disjoncteur miniature quadripolaire 80 A 10 kA courbe C, ce modèle constitue une solution claire et cohérente pour la protection et la distribution électrique.
