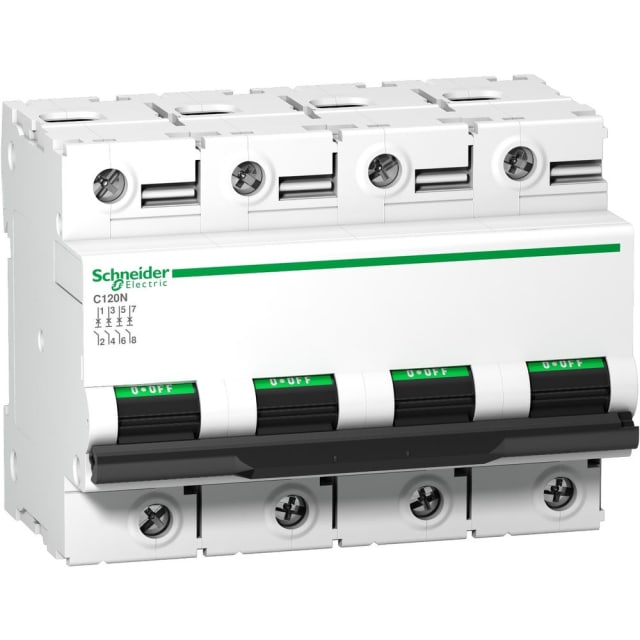

Disjoncteur modulaire 4 pôles 125A courbe D 10kA C120N

Disjoncteur modulaire 4 pôles 125A pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire Acti9 C120N en version 4 pôles 125 A courbe D est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations basse tension en courant alternatif. Sa configuration quadripolaire avec 4 pôles protégés convient aux réseaux triphasés avec neutre, lorsque la coupure et la protection simultanées des quatre conducteurs sont recherchées dans le tableau électrique.

Courbe D adaptée aux circuits à fort courant d’appel

La courbe de déclenchement D rend ce modèle particulièrement pertinent pour les circuits présentant des pointes de courant importantes au démarrage. Elle est donc indiquée dans les applications où l’appel de courant transitoire peut être élevé, tout en maintenant une protection efficace contre les défauts. Avec un calibre nominal de 125 A, ce disjoncteur répond aux besoins des départs de puissance et des distributions nécessitant un appareil modulaire de forte intensité.

Pouvoir de coupure 10 kA pour une protection modulaire renforcée

Avec un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 10 kA selon IEC 60947-2 à 400 V, ce disjoncteur C120N s’intègre dans des installations où un niveau de coupure élevé est attendu en format modulaire. Sa classe de limitation énergétique 3 participe à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les équipements situés en aval.

Format modulaire pour tableau électrique et montage sur rail DIN

Ce disjoncteur 4P est pensé pour une intégration simple dans les coffrets et tableaux de distribution. Son format modulaire permet un montage sur rail DIN et facilite l’organisation des protections dans les ensembles de distribution. La largeur indiquée de 6 unités de division permet d’anticiper précisément l’encombrement dans l’armoire, un point essentiel lors du dimensionnement ou du remplacement d’un appareillage existant.

Raccordement souple ou rigide pour une mise en œuvre plus polyvalente

Ce modèle accepte des conducteurs monofiliaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui offre une bonne latitude de raccordement selon la configuration du tableau. La présence d’un neutre à connecter s’inscrit dans les usages des distributions tétrapolaires. Cette polyvalence de câblage facilite l’adaptation aux contraintes de chantier, aussi bien en installation neuve qu’en maintenance ou en extension de tableau.

Conçu pour les environnements électriques exigeants

Le disjoncteur fonctionne en 400 V AC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 le destinent aux environnements où la tenue électrique de l’appareillage est un critère important. Il fonctionne sur une plage de fréquence de 50 à 60 Hz et dans une température ambiante de -25 à +70 °C, ce qui permet son emploi dans des conditions d’exploitation étendues.

Protection modulaire évolutive pour tableaux de distribution

La gamme Acti9 C120N permet l’ajout de dispositifs supplémentaires, ce qui ouvre la voie à des montages évolutifs selon les besoins du tableau. Ce disjoncteur peut ainsi prendre place dans des architectures de protection, de commande et d’isolement nécessitant une base modulaire cohérente. Son indice de protection IP20 sur les bornes répond aux exigences habituelles d’intégration dans un tableau correctement fermé et accessible aux seuls intervenants autorisés.

Un choix pertinent pour les installations de distribution en forte intensité

Ce disjoncteur modulaire 4 pôles 125A courbe D 10kA C120N s’adresse aux professionnels recherchant un appareil quadripolaire capable de protéger des départs à forte intensité avec contraintes de démarrage plus marquées. Il constitue une solution adaptée pour les tableaux de protections et de distribution électrique où la sélectivité de l’appareillage, l’encombrement modulaire et les performances de coupure doivent être considérés avec attention.
