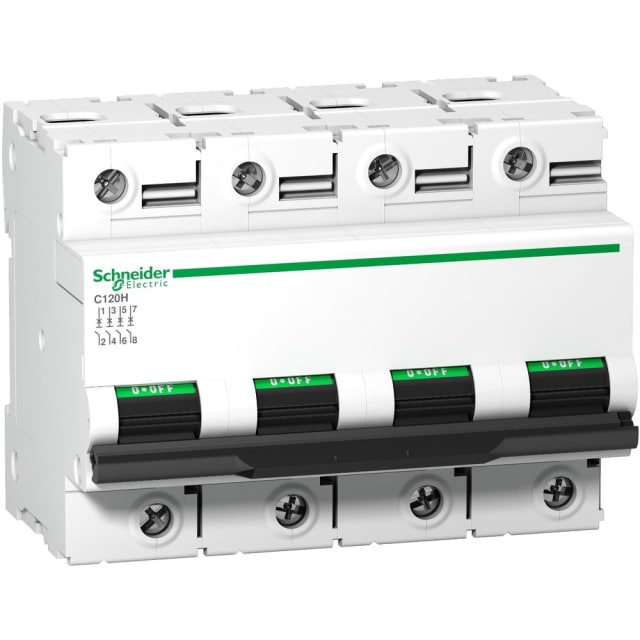

Disjoncteur modulaire 4P 125A courbe C 15kA A9N18481

Disjoncteur modulaire 4P 125A conçu pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 125A courbe C de la gamme Acti9 C120H est destiné à la protection des circuits de distribution nécessitant la coupure simultanée des quatre pôles. Avec ses 4 pôles protégés et son neutre raccordable, il convient particulièrement aux tableaux électriques alimentant des départs triphasés avec neutre, en environnement tertiaire ou industriel. Son calibre 125 A permet de sécuriser des lignes de puissance tout en conservant un format modulaire adapté à l’intégration en coffret ou en armoire.

Pouvoir de coupure 15 kA pour les installations à fort niveau de contrainte

Ce modèle offre un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu de 15 kA selon IEC 60947-2 à 400 V. Ce niveau de performance le destine aux installations où l’énergie de défaut potentielle impose une protection robuste contre les courts-circuits. La classe de limitation énergétique 3 contribue en plus à réduire les effets thermiques et dynamiques du défaut sur les équipements situés en aval, ce qui aide à préserver la sélectivité fonctionnelle du tableau et les appareillages raccordés.

Courbe C adaptée aux usages de distribution et aux appels de courant modérés

La courbe de déclenchement C est bien adaptée aux circuits présentant des appels de courant modérés au démarrage, comme certains moteurs, équipements techniques, auxiliaires de ventilation, pompes ou lignes de distribution générales. Elle permet de concilier protection contre les surcharges et les courts-circuits avec une bonne tenue aux pointes de courant habituelles à la mise sous tension. Ce positionnement en fait un choix pertinent pour les installateurs recherchant un disjoncteur quadripolaire de distribution, capable de couvrir des besoins courants en protection modulaire de forte intensité.

Format modulaire pratique pour rail DIN et intégration en tableau

Le disjoncteur se monte sur rail DIN et occupe 6 unités de division. Cette conception facilite son implantation dans les tableaux, coffrets de distribution et armoires où l’optimisation de l’espace reste importante, même sur des calibres élevés. La profondeur totale de 44 mm indiquée dans les données techniques aide également à maîtriser l’encombrement utile dans les enveloppes. L’appareil est prévu pour fonctionner en courant alternatif 50 à 60 Hz sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV.

Raccordement souple pour conducteurs rigides et souples de forte section

Ce disjoncteur 4P 125A accepte des sections de conducteurs adaptées aux départs de puissance, avec raccordement possible en monofilaire de 1,5 à 50 mm² et en multifilaire de 1 à 35 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création de tableau qu’en remplacement d’un appareillage existant. Pour l’électricien, cela simplifie l’adaptation aux contraintes du chantier, que l’installation utilise des conducteurs rigides ou souples sur borniers de distribution, peignes ou liaisons de puissance.

Protection, commande et isolement dans un seul appareillage

Au-delà de la seule protection contre les surcharges et les courts-circuits, ce disjoncteur modulaire assure également une fonction de commande et d’isolement. Il peut donc participer à une architecture de tableau plus lisible et plus efficace, en réunissant plusieurs fonctions essentielles dans un seul appareil. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager des configurations plus évolutives selon les besoins du tableau, notamment lorsque l’installation demande des fonctions annexes de signalisation, d’auxiliaire ou d’association avec des modules complémentaires.

Adapté aux environnements techniques avec exigences d’exploitation soutenues

Avec une plage de fonctionnement de -30 à +60 °C, un degré de pollution 3, une catégorie de surtension IV et une protection IP20 au niveau de l’appareil, ce disjoncteur est dimensionné pour des environnements techniques exigeants dans le cadre d’une installation correctement intégrée dans son enveloppe. Sa puissance dissipée de 4,1 W doit être prise en compte dans les études de tableau afin de maîtriser l’échauffement global, en particulier lorsque plusieurs appareillages de forte intensité sont regroupés. Ce positionnement en fait une solution cohérente pour les protections principales ou les départs sensibles en distribution modulaire.
