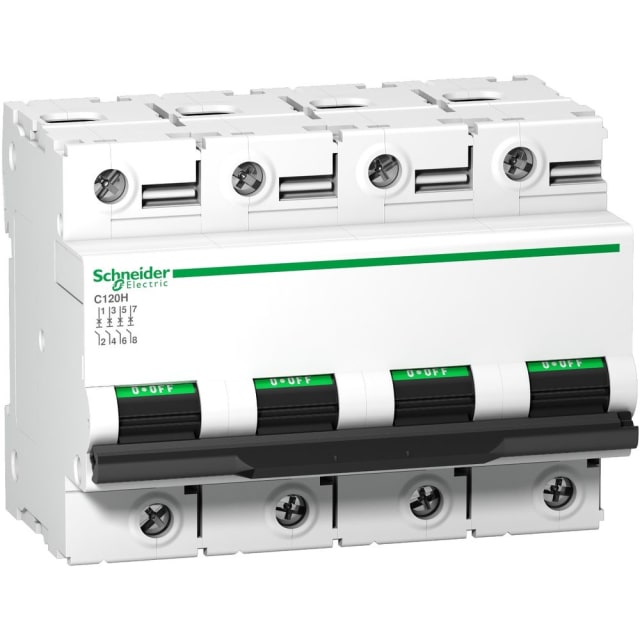

Disjoncteur modulaire 4P 100A courbe C 15kA A9N18480

Disjoncteur modulaire 4P 100A courbe C 15kA pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4 pôles 100 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. Sa configuration 4P avec 4 pôles protégés permet de couper et protéger simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux de distribution nécessitant une protection complète sur réseau 400 V.

Pouvoir de coupure 15 kA pour les environnements à niveau de défaut élevé

Avec un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V et 400 V, ce modèle répond aux besoins des installations où le niveau de court-circuit présumé impose une protection renforcée. Il convient particulièrement aux tableaux de répartition tertiaires et industriels, ou à certaines distributions techniques exigeant un appareil capable d’interrompre un défaut important sans compromis sur la continuité de l’exploitation du reste de l’installation.

Courbe C et calibre 100 A pour les charges à appel de courant modéré

La courbe de déclenchement C est adaptée aux circuits présentant des pointes de courant modérées au démarrage, comme certaines alimentations de tableaux divisionnaires, équipements techniques, moteurs de petite à moyenne puissance ou charges mixtes. Le calibre nominal de 100 A permet de sécuriser des départs de forte intensité tout en conservant une réponse cohérente face aux surintensités durables et aux défauts francs.

Protection 4 pôles et neutre raccordé pour une coupure homogène du circuit

La présence d’un neutre raccordé et de 4 pôles protégés améliore la cohérence de la protection sur les circuits tétrapolaires. Ce point est particulièrement utile lorsque l’équilibrage des phases, la continuité du neutre et la coupure simultanée des conducteurs actifs font partie des exigences de l’installation. Ce type de disjoncteur est ainsi pertinent pour les départs généraux, les sous-tableaux et les circuits techniques nécessitant une lecture claire de la protection en place.

Format modulaire pour intégration en tableau sur rail DIN

Issu de la série Acti9 C120, ce disjoncteur modulaire est pensé pour une intégration propre dans les coffrets et armoires de distribution. Son encombrement de 6 modules de division et sa conception pour montage sur rail DIN facilitent l’organisation du tableau. Il accepte des sections de raccordement jusqu’à 50 mm² en conducteur monofilaire et jusqu’à 35 mm² en conducteur multifilaire, ce qui permet d’accompagner des montages adaptés à des intensités élevées.

Caractéristiques électriques utiles pour la sécurité d’exploitation

Ce modèle fonctionne en AC 50/60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 contribue à réduire les contraintes thermiques et dynamiques transmises en aval lors d’un défaut. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt dans des environnements de distribution électrique où la robustesse de l’appareillage et la tenue diélectrique sont déterminantes.

Un choix pertinent pour tableaux de distribution tertiaires et techniques

Ce disjoncteur quadripolaire trouve naturellement sa place dans les tableaux de protections et de distribution électrique destinés aux bâtiments techniques, locaux professionnels, ateliers ou installations de service. Son indice de protection IP20 au niveau des bornes, sa plage de fonctionnement de -30 à +60 °C et la possibilité d’ajouter des dispositifs complémentaires en font un appareil adapté aux ensembles modulaires évolutifs, lorsque la protection des départs de puissance doit rester lisible, compacte et techniquement cohérente.
