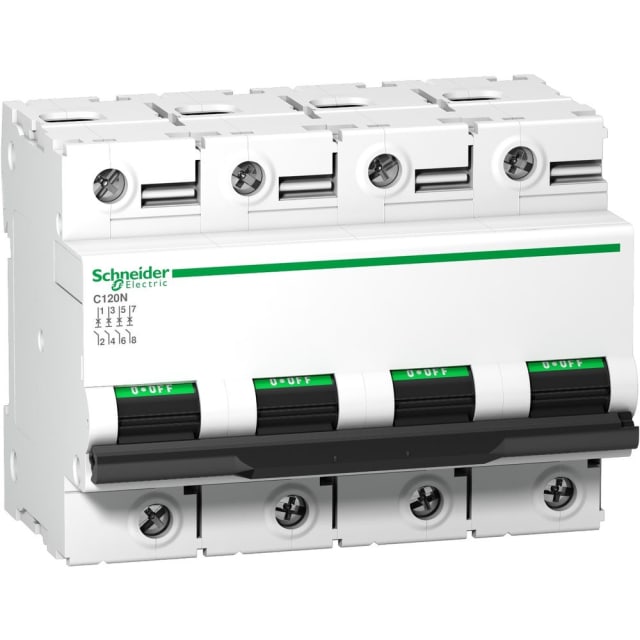

Disjoncteur modulaire 4P 80A courbe B 10kA A9N18353

Disjoncteur modulaire 4P 80A courbe B pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire 4P 80A courbe B de la gamme Acti9 C120N est conçu pour la protection des circuits contre les surcharges et les courts-circuits en distribution basse tension. Sa configuration quadripolaire avec 4 pôles protégés convient aux installations triphasées avec neutre lorsque la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Avec son calibre de 80 A et sa courbe B, il répond aux besoins des tableaux électriques où une protection sensible et nette est attendue sur des circuits adaptés à ce type de déclenchement.

Pouvoir de coupure 10 kA et double conformité pour un usage tableau électrique exigeant

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA à 230 V et à 400 V selon EN 60898, ainsi que d’un Icu de 10 kA à 400 V selon IEC 60947-2. Cette capacité de coupure permet son intégration dans des ensembles de protection et de distribution nécessitant un appareil capable d’interrompre des défauts importants. Sa compatibilité avec les standards couramment utilisés en environnement tertiaire et technique facilite son emploi dans des coffrets et tableaux où la sélectivité et la cohérence de gamme sont essentielles.

Courbe B : un choix adapté aux circuits demandant un déclenchement rapide

La courbe de déclenchement B est particulièrement intéressante lorsque l’on souhaite une réaction rapide en présence d’appels de courant modérés. Elle s’oriente vers des circuits pour lesquels la maîtrise du déclenchement doit rester précise, sans basculer vers une courbe plus tolérante aux pointes de démarrage. Ce positionnement en fait une solution pertinente pour certains départs d’alimentation spécifiques en tableau, à condition que l’étude de l’installation confirme l’adéquation entre la charge, l’intensité nominale et la courbe choisie.

Format 4 pôles avec neutre raccordable et intégration simple sur rail DIN

Ce disjoncteur intègre un neutre raccordable et adopte un format modulaire prévu pour un montage sur rail DIN. Sa largeur de 6 unités de division facilite l’implantation dans les coffrets lorsque l’encombrement doit être anticipé dès la conception du tableau. Il accepte des sections de conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm², ce qui permet de couvrir de nombreux cas de câblage en puissance, en rénovation comme en réalisation neuve.

Tenue électrique, isolation et protection des personnes au niveau des bornes

Avec une tension de dimensionnement de 400 V en courant alternatif, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, cet appareil est dimensionné pour travailler dans des environnements de distribution où la robustesse diélectrique compte dans le choix des protections. Son indice IP20 au niveau des bornes participe à la sécurisation de l’appareillage une fois installé dans son enveloppe. La catégorie de surtension 4 et le degré de pollution 3 renforcent encore son intérêt pour les tableaux soumis à des conditions d’exploitation soutenues.

Classe de limitation 3 pour mieux contenir l’énergie de défaut en aval

La classe de limitation énergétique 3 constitue un point important pour les installateurs qui cherchent à réduire les effets thermiques et électrodynamiques d’un court-circuit sur les circuits en aval. En limitant l’énergie laissée passer lors du défaut, ce disjoncteur contribue à une protection plus maîtrisée des conducteurs et des équipements raccordés. Cet avantage est particulièrement utile dans les architectures de distribution où la protection ne se limite pas au seul déclenchement, mais doit aussi participer à la préservation de l’installation.

Un appareil pensé pour les environnements techniques et les plages d’utilisation étendues

Ce disjoncteur modulaire 4P 80A courbe B fonctionne sur une plage de fréquence de 50 à 60 Hz et peut être utilisé dans une température ambiante de -25 à +70 °C. Sa puissance dissipée de 3,2 W aide à anticiper l’échauffement dans les coffrets à forte densité d’appareillage. La possibilité d’ajouter des dispositifs supplémentaires permet également d’envisager des compléments de signalisation ou d’auxiliaires selon la configuration du tableau. Pour l’acheteur professionnel comme pour le tableautier, cette référence Acti9 C120N apporte une réponse claire dès lors qu’un disjoncteur quadripolaire 80 A courbe B 10 kA est précisément requis.
