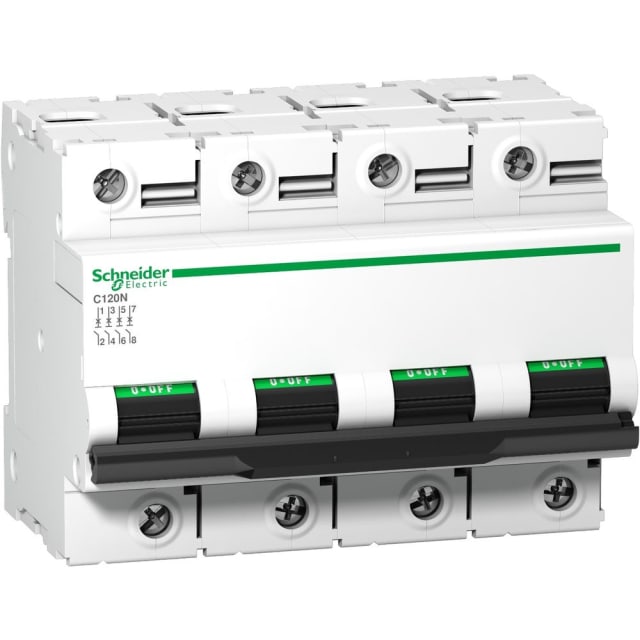

Disjoncteur modulaire 4P 63A courbe C 10kA A9N18371

Disjoncteur modulaire 4P 63A conçu pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 63A courbe C de la série Acti9 C120N est destiné à la protection contre les surcharges et les courts-circuits sur les installations en courant alternatif. Avec ses 4 pôles protégés et son neutre raccordable, il convient particulièrement aux départs triphasés avec neutre dans les tableaux électriques où une coupure simultanée des conducteurs est recherchée. Son calibre 63 A le positionne sur des circuits de puissance nécessitant une protection modulaire robuste et adaptée aux environnements techniques exigeants.

Courbe C et pouvoir de coupure 10 kA pour les départs à appels de courant modérés

La courbe de déclenchement C permet d’absorber les appels de courant au démarrage de certains équipements tout en conservant une protection efficace des lignes. Ce modèle affiche un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 10 kA selon IEC 60947-2 à 400 V. Il est donc adapté aux circuits où le niveau de court-circuit potentiel impose un disjoncteur modulaire capable d’assurer une coupure nette sans surdimensionnement inutile.

Format quadripolaire pratique pour coffrets et tableaux de distribution

Sa conception quadripolaire permet une intégration logique dans les tableaux de distribution alimentant des charges triphasées. La largeur annoncée de 6 unités de division facilite l’implantation dans les coffrets modulaires lorsque l’espace disponible doit être maîtrisé. Le montage sur rail DIN simplifie la pose et le remplacement en maintenance, tandis que la profondeur totale de 44 mm aide à préserver une bonne organisation du câblage dans le tableau.

Raccordement souple ou rigide pour une mise en œuvre plus simple

Ce disjoncteur accepte des conducteurs monofiliaires de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement offre une vraie souplesse de mise en œuvre sur des installations neuves comme en rénovation, en permettant d’adapter le câblage au calibre du départ et à la configuration du tableau. Pour l’installateur, cela facilite la compatibilité avec différents types de conducteurs sans compromis sur la cohérence de l’ensemble.

Tenue électrique adaptée aux contraintes d’exploitation en basse tension

Prévu pour une tension de dimensionnement de 400 V en AC, ce disjoncteur dispose également d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil pertinent pour des usages de distribution où les contraintes électriques du tableau demandent une protection modulaire correctement dimensionnée. Sa puissance dissipée de 3 W contribue aussi à limiter l’échauffement global dans l’enveloppe lorsque plusieurs protections sont regroupées.

Sécurité d’exploitation et continuité de service dans le tableau

Le produit est conçu pour isoler efficacement le circuit protégé en cas de défaut et s’intègre dans une logique de protection modulaire claire et lisible. Son degré de protection IP20 au niveau des bornes participe à la sécurisation de l’appareillage une fois installé dans son coffret. La possibilité d’ajouter des dispositifs supplémentaires permet aussi de faire évoluer le départ selon les besoins du tableau, ce qui est appréciable lorsque l’installation doit rester adaptable sans changer l’appareil principal.

Une solution adaptée aux environnements techniques et aux usages intensifs

Ce disjoncteur 4P 63A courbe C 10kA est prévu pour fonctionner entre -25 et +70 °C, avec une fréquence de 50 à 60 Hz. Il répond ainsi aux besoins des tableaux de protections et de distribution électrique soumis à des conditions d’exploitation variées. Pour un départ triphasé demandant un appareil modulaire lisible, compact et cohérent avec une architecture de tableau professionnelle, ce modèle constitue un choix pertinent pour protéger la ligne tout en conservant une installation propre et structurée.
