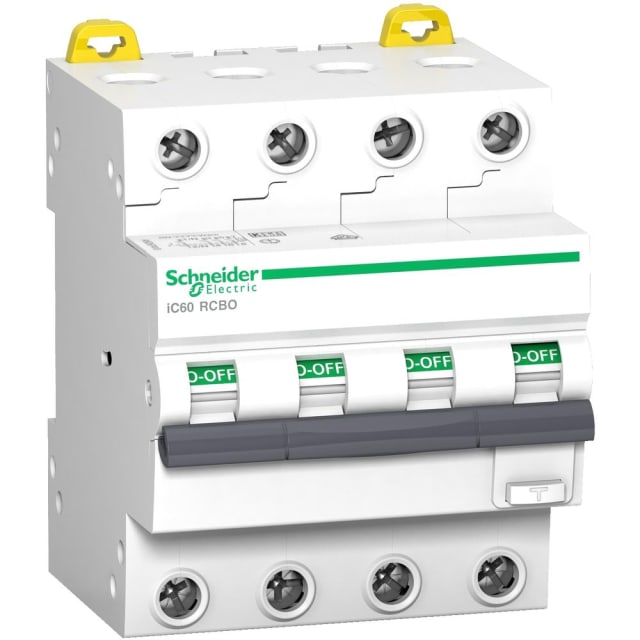

Disjoncteur différentiel 4P 20A courbe C 300 mA A9D52420

Une protection combinée pour les circuits triphasés ou tétrapolaires

Ce disjoncteur différentiel 4P 20A courbe C 300 mA de la gamme Acti9 iC60 RCBO réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts d’isolement. Sa configuration 4 pôles avec 4 pôles protégés convient aux départs nécessitant une coupure simultanée de l’ensemble des conducteurs actifs, avec une tension assignée de 400 V. C’est une solution compacte et claire pour l’équipement d’un tableau électrique lorsque l’on recherche une protection différentielle et magnétothermique intégrée.

Calibre 20 A et courbe C pour les usages avec appels de courant modérés

Avec un courant nominal de 20 A, ce modèle est adapté aux circuits devant supporter une intensité maîtrisée tout en conservant une protection précise. Sa courbe de déclenchement C le destine aux usages où des pointes de courant au démarrage peuvent apparaître, tout en restant dans une logique de protection de ligne efficace. Ce positionnement en fait un appareil pertinent pour des départs techniques ou des circuits d’alimentation où l’on attend un bon équilibre entre continuité d’exploitation et sécurité du câblage.

Sensibilité différentielle 300 mA type A pour la détection des défauts adaptés

Sa sensibilité différentielle de 300 mA permet la détection des courants de fuite à la terre à un seuil adapté à la protection différentielle recherchée sur certaines lignes. Le type A autorise la prise en compte des défauts différentiels en courant alternatif ainsi que des composantes pulsées, ce qui le rend compatible avec de nombreux équipements électriques modernes. Le déclenchement non retardé assure une réaction immédiate en cas de défaut détecté, pour une coupure rapide du circuit concerné.

Pouvoir de coupure 6 kA pour la protection des départs en tableau

Ce disjoncteur différentiel présente une capacité de coupure nominale de 6 kA selon EN 61009-1, également indiquée à 6 kA selon IEC 60947-2 pour la puissance de coupure de mesure. Ce niveau de tenue lui permet d’être intégré dans des tableaux de distribution où une protection efficace contre les courts-circuits est attendue sur les départs terminaux ou secondaires. La classe de limitation énergétique 1 complète ce profil en encadrant l’énergie laissée passer lors d’un défaut.

Format 4 modules sur rail DIN pour une intégration propre

Sa largeur de 4 unités de division et son montage sur barre DIN facilitent l’implantation dans les coffrets et tableaux modulaires. Avec une profondeur totale de 45 mm, il s’intègre dans une architecture de distribution soignée sans surcharger inutilement l’encombrement disponible. Ce format modulaire simplifie aussi la lecture du tableau et l’organisation des protections, notamment lorsqu’il faut équiper plusieurs départs distincts avec des appareils clairement identifiables.

Raccordement pratique et données électriques cohérentes pour l’installation

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de raccordement selon la section du circuit à protéger. Il fonctionne en 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de tableau, avec un indice de protection IP20 sur l’appareil monté.

Un appareil pensé pour les tableaux de distribution techniques

Issu de la série Acti9 iC60 RCBO, ce disjoncteur différentiel convient aux professionnels et installateurs qui recherchent un appareil modulaire combiné pour protéger un circuit en limitant le nombre de modules et en conservant une lecture simple de la distribution. Sa plage de fonctionnement de -25 à 40 °C, sa résistance au courant de choc de 0,25 kA et sa puissance dissipée de 6,8 W complètent un ensemble cohérent pour les applications de protection au sein d’un tableau électrique. Pour un achat sans erreur, il constitue un choix précis dès lors que le projet exige un 4P, 20 A, courbe C, 300 mA, type A.
