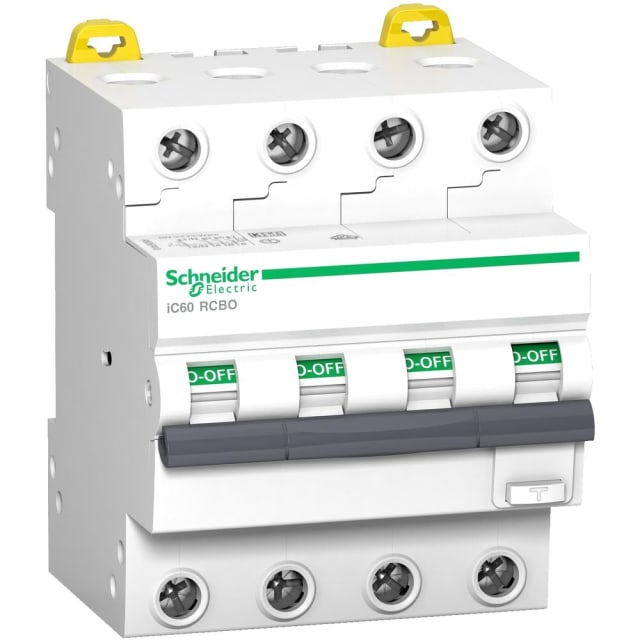

Disjoncteur différentiel 4P 16A courbe C 30mA type A

Protection différentielle et magnéto-thermique réunies dans un seul appareil

Ce disjoncteur différentiel 4P 16A courbe C 30mA type A associe en un seul module la protection des personnes contre les défauts d’isolement et la protection du circuit contre les surcharges et les courts-circuits. Cette configuration RCBO de la gamme Acti9 iC60 est particulièrement adaptée aux tableaux où l’on recherche une protection complète, claire à identifier et simple à intégrer sur rail DIN.

Configuration tétrapolaire 4 pôles pour circuits triphasés avec neutre

Avec ses 4 pôles protégés, cet appareil convient aux départs triphasés avec neutre nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Son calibre nominal de 16 A permet de sécuriser un circuit dédié tout en conservant une lecture immédiate des fonctions de protection au tableau. Son encombrement de 4 modules facilite son implantation dans les coffrets de distribution compacts.

Sensibilité 30 mA type A pour la détection des défauts adaptés aux usages courants

La sensibilité différentielle de 30 mA permet une coupure rapide en cas de courant de fuite. Le type A assure la détection des défauts en courant alternatif ainsi que des composantes continues pulsées, ce qui le rend pertinent pour des circuits alimentant des équipements électroniques ou électroménagers compatibles avec ce niveau de protection. Son déclenchement est non retardé, pour une réaction immédiate au défaut.

Courbe C 16 A pour les circuits avec appels de courant modérés

La courbe C convient aux circuits susceptibles de présenter un courant d’appel au démarrage plus marqué qu’une charge purement résistive. Elle apporte un bon compromis entre continuité d’utilisation et protection efficace du départ. Le pouvoir de coupure nominal de 6 kA selon EN 61009 en fait une solution adaptée à une large variété d’installations tertiaires et résidentielles équipées d’un tableau modulaire.

Format modulaire Acti9 iC60 pour intégration propre dans le tableau

Prévu pour un montage sur barre DIN, ce disjoncteur différentiel s’intègre facilement dans une architecture de tableau standard. Sa profondeur totale de 45 mm contribue à une installation ordonnée dans les coffrets où l’espace doit être maîtrisé. L’appareil accepte des sections de conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui facilite le raccordement selon la configuration du tableau et la section des départs.

Caractéristiques électriques utiles pour une exploitation stable

Ce modèle est conçu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes avec une utilisation en distribution modulaire. Sa résistance au courant de choc de 0,25 kA et sa catégorie de surtension 3 participent à une protection adaptée aux environnements de tableau électrique usuels.

Un choix technique précis pour une protection de départ dédiée

Ce disjoncteur différentiel tétrapolaire 16A type A 30mA est indiqué lorsque l’on souhaite protéger un départ de manière individuelle avec une seule référence, sans dissocier fonction différentielle et protection contre les surintensités. Il répond ainsi aux besoins de sélectivité fonctionnelle dans le tableau, tout en simplifiant l’identification du circuit protégé, la maintenance et les interventions futures.
