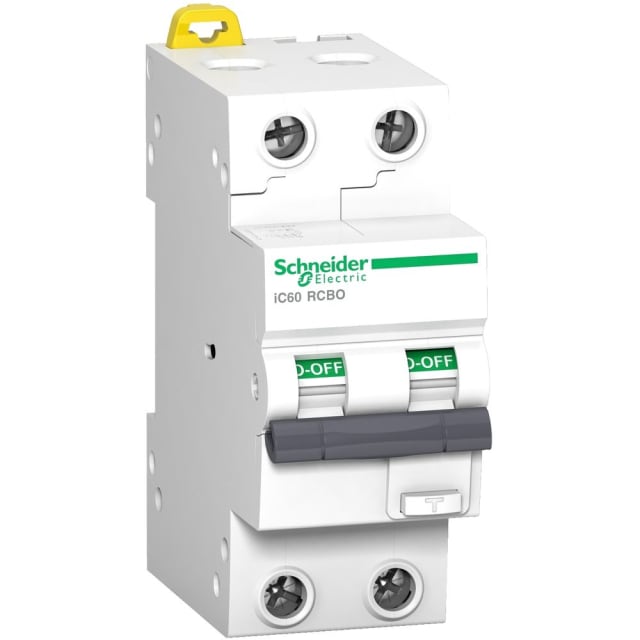

Disjoncteur différentiel 2P 20A courbe C 30mA A9D17220

Disjoncteur différentiel 2P 20A courbe C 30mA pour protection combinée des circuits

Ce disjoncteur différentiel 2P 20A courbe C 30mA de la gamme Acti9 iC60 RCBO réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. Il convient à la protection de circuits terminaux en 230 V AC lorsque l’on recherche un appareillage compact, lisible et simple à intégrer dans un tableau électrique sur rail DIN. Son calibre 20 A et sa courbe C le destinent aux usages courants nécessitant une bonne tenue aux appels de courant modérés au démarrage.

Sensibilité 30 mA type A pour la protection des personnes et des usages courants

Avec une sensibilité différentielle de 30 mA, cet appareil participe à la protection des personnes en cas de défaut d’isolement. Son type A permet la détection des courants différentiels alternatifs et des courants continus pulsés, ce qui le rend adapté à de nombreux circuits alimentant des équipements usuels. Le déclenchement est non retardé, pour une coupure immédiate en présence d’un défaut différentiel.

Courbe C 20 A adaptée aux circuits avec appels de courant modérés

Le calibre 20 A répond aux besoins de protection de circuits dédiés ou spécialisés selon le dimensionnement retenu en installation. La courbe de déclenchement C convient particulièrement aux lignes pouvant supporter un appel de courant modéré à la mise sous tension, comme certains équipements électroménagers, moteurs de faible puissance ou circuits techniques. Cette configuration aide à limiter les déclenchements inadaptés tout en conservant une protection efficace contre les surintensités.

Pouvoir de coupure élevé pour tableaux électriques résidentiels et tertiaires

Ce modèle dispose d’une capacité de coupure nominale de 10 kA selon EN 61009 et d’une puissance de coupure de mesure jusqu’à 15 kA selon IEC 60947-2. Cette performance en fait un choix pertinent pour les tableaux de distribution où le niveau de protection attendu doit rester élevé. Sa classe de limitation énergétique 3 contribue également à mieux contenir les effets d’un défaut en aval sur les conducteurs et les équipements raccordés.

Format 2 modules sur rail DIN pour une intégration propre dans le coffret

Grâce à sa largeur de 2 unités de division et à son montage sur barre DIN, ce disjoncteur différentiel s’intègre facilement dans les coffrets et tableaux modulaires. Sa profondeur totale de 45 mm facilite l’implantation dans de nombreuses configurations. Le format 2 pôles avec 2 pôles protégés convient aux circuits monophasés nécessitant une coupure et une protection adaptées au niveau du tableau.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

L’appareil accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui apporte de la souplesse au moment du câblage. Cette plage de raccordement permet de s’adapter à différentes architectures de tableau, aussi bien en rénovation qu’en installation neuve. Son indice de protection IP20 correspond à un usage en enveloppe, dans un environnement de tableau électrique correctement conçu.

Caractéristiques techniques utiles pour une sélection précise en tableau

Ce disjoncteur différentiel fonctionne en 230 V AC, à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il est conçu pour fonctionner dans une plage de température ambiante de -25 à 40 °C. Sa catégorie de surtension 3, son degré de pollution 2 et sa résistance aux courants de choc de 0,25 kA en font une solution adaptée aux environnements de distribution électrique courants où la compacité, la protection différentielle 30 mA type A et le pouvoir de coupure doivent être réunis dans un seul module fonctionnel.
