Schneider Distribution

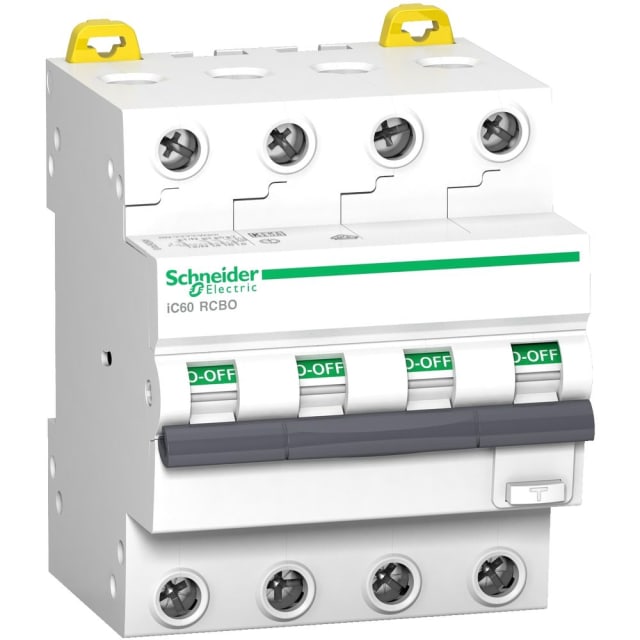

Disjoncteur différentiel 4P 32A courbe C 300mA A9D52432

Marque : Schneider Distribution Série : Acti9 IC60 RCBO EAN : 3606481157690 SKU : 6033804 Réf. fabricant : A9D52432

Disjoncteur différentiel Acti9 IC60 RCBO 4P 32 A courbe C, type A 300 mA, 6 kA, montage sur rail DIN, pour protection des circuits triphasés en 400 V.

245.88€ HTVA

Par 1 pièce

13 en stock

13 en stock

Quantité Prix HTVA Remise
0-2 245.88€ 0%
3-5 240.96€ 2%
6-10 238.50€ 3%
11+ 236.04€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courant de défaut de dimensionnement Capacité de coupure en court-circuit nominale Icn selon EN 61009-1 Disponibilité Prix HTVA
6033804 Réf. 6033804 Disjoncteur différentiel 4P 32A courbe C 300mA A9D52432 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
32 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
4 32 A 0,3 A 6 kA En stock 245.88€ HTVA par 1 pièce En stock
5711938 Réf. 5711938 Disjoncteur différentiel 4P 16A courbe C 30mA type A
Nombre de pôles (total)
4
Courant nominal
16 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
4 16 A 0,03 A 6 kA En stock 220.62€ HTVA par 1 pièce En stock
5914359 Réf. 5914359 Disjoncteur différentiel RCBO 2P 16A courbe C 30mA A9D17216
Nombre de pôles (total)
2
Courant nominal
16 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 16 A 0,03 A 10 kA En stock 236.00€ HTVA par 1 pièce En stock
6033773 Réf. 6033773 Disjoncteur différentiel Acti9 iC60 RCBO 2P 10A 30mA A type
Nombre de pôles (total)
2
Courant nominal
10 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 10 A 0,03 A 10 kA En stock 222.43€ HTVA par 1 pièce En stock
6033775 Réf. 6033775 Disjoncteur différentiel 2P 20A courbe C 30mA A9D17220
Nombre de pôles (total)
2
Courant nominal
20 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 20 A 0,03 A 10 kA En stock 236.00€ HTVA par 1 pièce En stock
6033776 Réf. 6033776 Disjoncteur différentiel Acti9 iC60 2P 25A 30mA type A
Nombre de pôles (total)
2
Courant nominal
25 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 25 A 0,03 A 10 kA En stock 230.09€ HTVA par 1 pièce En stock
6033781 Réf. 6033781 Disjoncteur différentiel 3P 20A courbe C 30mA A9D17320
Nombre de pôles (total)
3
Courant nominal
20 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
3 20 A 0,03 A 10 kA Sur commande 250.17€ HTVA par 1 pièce Sur commande
6033803 Réf. 6033803 Disjoncteur différentiel 4P 20A courbe C 300 mA A9D52420
Nombre de pôles (total)
4
Courant nominal
20 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
4 20 A 0,3 A 6 kA En stock 218.36€ HTVA par 1 pièce En stock
6033806 Réf. 6033806 Disjoncteur différentiel Acti9 iC60 2P 16A 300mA A9D54216
Nombre de pôles (total)
2
Courant nominal
16 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 16 A 0,3 A 10 kA En stock 216.57€ HTVA par 1 pièce En stock
6033807 Réf. 6033807 Disjoncteur différentiel Acti9 iC60 RCBO 2P 20A 300mA A
Nombre de pôles (total)
2
Courant nominal
20 A
Courant de défaut de dimensionnement
0,3 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
10 kA
2 20 A 0,3 A 10 kA En stock 225.23€ HTVA par 1 pièce En stock
6033817 Réf. 6033817 Disjoncteur différentiel Acti9 iC60 RCBO 4P 20A 30mA A
Nombre de pôles (total)
4
Courant nominal
20 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
4 20 A 0,03 A 6 kA En stock 220.62€ HTVA par 1 pièce En stock
6033818 Réf. 6033818 Disjoncteur différentiel RCBO 4P 32A courbe C 30mA A9D67432
Nombre de pôles (total)
4
Courant nominal
32 A
Courant de défaut de dimensionnement
0,03 A
Capacité de coupure en court-circuit nominale Icn selon EN 61009-1
6 kA
4 32 A 0,03 A 6 kA En stock 242.57€ HTVA par 1 pièce En stock

Disjoncteur différentiel 4P 32A courbe C 300 mA type A pour protection combinée

Ce disjoncteur différentiel 4 pôles 32 A associe dans un seul appareil la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts différentiels. En version tétrapolaire, il convient aux circuits triphasés avec neutre lorsque l’installation exige une coupure simultanée des quatre pôles protégés. Sa courbe C permet une réponse adaptée aux usages courants comportant des appels de courant modérés, tandis que le seuil différentiel de 300 mA répond aux besoins de protection des lignes et départs concernés par ce niveau de sensibilité.

Configuration 4P 32 A pensée pour les départs triphasés

Avec un courant nominal de 32 A et 4 pôles protégés, ce modèle s’intègre naturellement dans les tableaux de distribution alimentant des circuits triphasés. Son format en 4 modules facilite l’implantation sur rail DIN dans les coffrets et armoires modulaires. Cette configuration permet de centraliser la protection magnétothermique et différentielle dans un encombrement maîtrisé, ce qui simplifie la lecture du tableau et le choix du bon appareillage pour un départ tétrapolaire.

Détection différentielle type A pour défauts adaptés aux usages actuels

Le type A est conçu pour détecter les courants différentiels alternatifs ainsi que certaines composantes continues pulsées. C’est un point important dès lors que les circuits alimentent des équipements susceptibles de générer ce type de défaut. Le calibre différentiel de 300 mA oriente ce produit vers une fonction de protection adaptée aux départs et applications où ce seuil est requis, avec un déclenchement non retardé pour une coupure sans temporisation annoncée.

Pouvoir de coupure 6 kA et courbe C pour une protection modulaire cohérente

Ce disjoncteur différentiel dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009 et d’une puissance de coupure de 6 kA. Il est ainsi dimensionné pour les environnements de distribution modulaire correspondant à ce niveau d’exigence. La courbe C favorise l’utilisation sur des circuits standards pouvant présenter un courant d’appel au démarrage, tout en conservant une protection efficace contre les défauts de surintensité dans le cadre prévu par l’appareil.

Montage simple sur rail DIN et raccordement adapté aux sections courantes

Prévu pour un montage sur barre DIN, ce modèle s’installe facilement dans un tableau modulaire. Il accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre une large plage de raccordements rencontrés en distribution électrique. Sa profondeur totale de 45 mm contribue à une intégration pratique dans les coffrets compacts, tout en conservant un accès clair aux bornes lors du câblage.

Caractéristiques électriques utiles pour le choix en tableau

Ce modèle fonctionne en 400 V, en 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de protection IP20, sa catégorie de surtension 3 et son degré de pollution 2 apportent des repères utiles pour le choix d’un appareil destiné à être installé dans une enveloppe adaptée. La résistance aux courants de choc de 0,25 kA et la puissance dissipée de 9,3 W sont également des données intéressantes pour affiner le dimensionnement d’un tableau et la cohérence de l’ensemble de la distribution.

Un appareillage modulaire précis pour tableaux et protections différentielles

Ce disjoncteur différentiel modulaire s’adresse aux professionnels et installateurs recherchant un appareillage 4P 32 A courbe C 300 mA type A pour tableau électrique. Son positionnement dans la gamme Acti9 iC60 RCBO en fait une solution lisible pour composer une distribution ordonnée, avec une seule référence d’appareil pour assurer la protection différentielle et la protection contre les surintensités sur un départ tétrapolaire. C’est un choix pertinent lorsque l’on veut gagner en compacité, en clarté de câblage et en cohérence d’équipement dans le tableau.

Caractéristiques techniques

Nombre de pôles (total)4
Courant nominal32 A
Courant de défaut de dimensionnement0.3 A
Type de courant différentielA
Courbe de déclenchementC
Capacité de coupure en court-circuit nominale Icn selon EN 61009-16 kA
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Type de montagebarre DIN
Caractéristique de coupurenon retardé
Puissance de commutation de mesure selon IEC 60947-26 kA
Capacité de coupure nominale selon EN 610096 kA
Type de tensionAC
Tension de dimensionnement400 V
Avec dispositif de verrouillagenon
Tension d'isolement de mesure Ui500 V
Fréquence50 Hz
Tension nominale de tenue aux chocs Uimp4 kV
Protection contre les déclenchements intempestifsnon
Classe de limitation énergétique1
Classe de protection (IP)IP20
Résistance aux courant de choc0.25 kA
Température ambiante durant le fonctionnement-25...40 °C
Profondeur totale45 mm
Section du conducteur monofilaire raccordable1...35 mm²
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Catégorie de surtension3
Degré de pollution2
Puissance dissipée9.3 W
Product Carbon Footprint (CO2)Estimation Sonepar
Poids avec emballage0,447 kg

Produits de la même série que le produit consulté

Ce disjoncteur différentiel 4P se monte-t-il sur un rail DIN standard ?

Oui. Ce modèle est prévu pour un montage sur rail DIN, avec une largeur de 4 modules. Il s’intègre donc dans un tableau modulaire compatible.

Peut-on l’utiliser pour une installation triphasée ?

Oui, sa conception 4 pôles permet une utilisation sur une installation triphasée. Vérifiez simplement que le schéma de câblage de votre tableau et l’usage prévu correspondent bien à un appareil 4P.

Ce modèle convient-il pour protéger à la fois contre les surcharges, les courts-circuits et les défauts d’isolement ?

Oui. Il s’agit d’un disjoncteur différentiel, donc il assure à la fois la protection contre les surintensités et la protection différentielle contre les défauts d’isolement.

Ce disjoncteur différentiel est-il adapté à une application où la présence d’un conducteur neutre est indispensable ?

Non, d’après ses caractéristiques, il n’est pas prévu avec raccordement du neutre. Il faut donc vérifier en amont que votre circuit est compatible avec une version 4 pôles sans connexion neutre.

Peut-on l’installer dans un environnement domestique ou tertiaire courant ?

Oui, il est conçu pour des tableaux de distribution basse tension. Sa classe IP20 indique un usage en enveloppe électrique fermée, comme l’intérieur d’un tableau.

Faut-il prévoir une profondeur importante dans le tableau ?

Non, son encombrement est relativement contenu : la profondeur totale annoncée est de 45 mm. Il reste néanmoins important de vérifier l’espace disponible pour le câblage et les peignes.
