Disjoncteur différentiel RCBO 2P 16A 30mA courbe C

Disjoncteur différentiel RCBO 2P 16A 30mA courbe C pour protection combinée

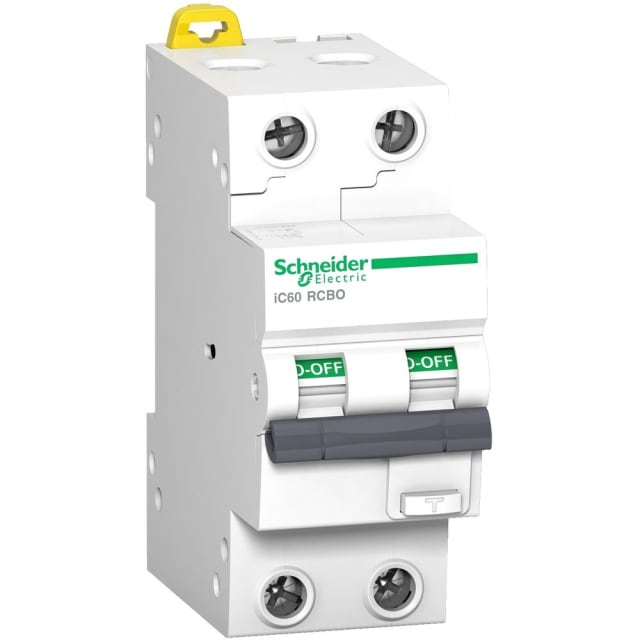

Ce disjoncteur différentiel RCBO 2P 16A 30mA courbe C de la gamme Acti9 iC60 réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. Il convient aux circuits monophasés 230 V nécessitant une protection complète et compacte au tableau. Son calibre 16 A le destine notamment aux départs usuels en habitat ou en petit tertiaire, tandis que son seuil différentiel de 30 mA contribue à la protection des personnes.

Déclenchement 30 mA type A-SI pour une meilleure continuité d’usage

Ce modèle intègre une détection différentielle de type A, adaptée aux circuits pouvant générer des composantes continues pulsées. La version A-SI avec protection contre les déclenchements intempestifs aide à limiter les coupures non souhaitées dues à certaines perturbations électriques. C’est un choix pertinent lorsque l’on recherche un appareil plus tolérant aux environnements électriques sensibles, tout en conservant un niveau de protection différentiel 30 mA adapté aux usages courants.

Courbe C 16 A adaptée aux circuits avec appels de courant modérés

Avec sa courbe de déclenchement C, ce RCBO est conçu pour accepter les appels de courant modérés au démarrage tout en assurant une coupure rapide en cas d’anomalie. Il répond ainsi aux besoins de nombreux circuits d’alimentation courants, notamment lorsque l’installation comporte des équipements susceptibles de provoquer une pointe de courant au démarrage. L’association du calibre 16 A et de la courbe C en fait une solution équilibrée entre protection et tenue au fonctionnement normal.

Pouvoir de coupure élevé pour une intégration en tableau exigeant

Ce disjoncteur différentiel affiche une capacité de coupure nominale de 10 kA selon EN 61009-1 ainsi qu’une puissance de coupure de mesure jusqu’à 15 kA selon IEC 60947-2. Cette réserve de coupure permet son intégration dans des tableaux où le niveau de contrainte électrique nécessite un appareil dimensionné pour interrompre efficacement un défaut important. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer lors d’un court-circuit.

Format modulaire 2 pas pour montage simple sur rail DIN

Avec une largeur de 2 modules et un montage sur barre DIN, ce RCBO s’intègre facilement dans un tableau de répartition lorsque l’espace disponible doit être optimisé. Son architecture 2 pôles avec 2 pôles protégés permet une coupure adaptée à l’application visée, sans multiplier les appareils dans le coffret. Sa profondeur totale de 45 mm facilite également l’implantation dans de nombreux ensembles de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui apporte de la souplesse au moment du câblage. Il peut ainsi s’adapter aussi bien à des sections usuelles de départ qu’à des configurations demandant un raccordement plus robuste. Cette plage de connexion aide à simplifier la mise en œuvre dans les tableaux neufs comme en rénovation, sous réserve d’une installation réalisée selon les règles de l’art.

Caractéristiques techniques utiles pour un usage en environnement courant

Prévu pour une tension assignée de 230 V en courant AC, ce disjoncteur différentiel dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 4 kV et d’une résistance au courant de choc de 3 kA. Son fonctionnement est donné pour une température ambiante de -25 à 40 °C. Son indice de protection IP20, sa catégorie de surtension 3 et son degré de pollution 2 en font un appareil pensé pour une installation à l’intérieur d’un tableau, dans des conditions d’exploitation courantes et maîtrisées.
