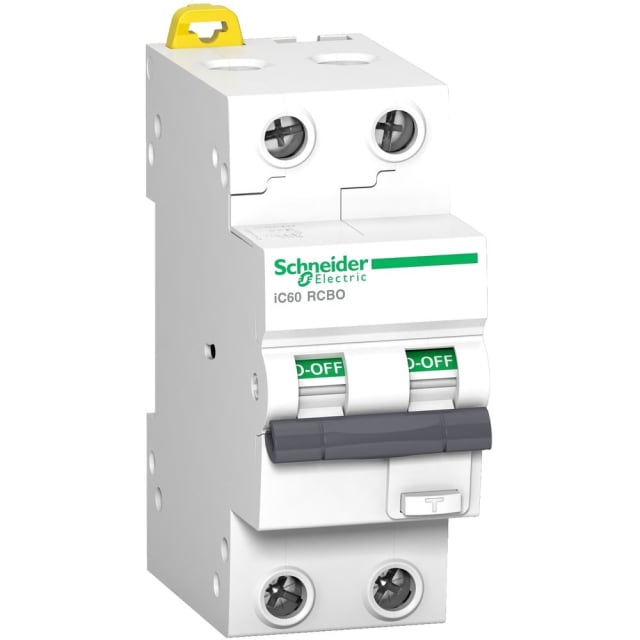

Disjoncteur différentiel Acti9 iC60 2P 25A 30mA type A

Un disjoncteur différentiel 2P compact pour protéger un circuit en une seule appareillage

Ce disjoncteur différentiel Acti9 iC60 2P 25A 30mA type A réunit dans un seul module la protection contre les surcharges et courts-circuits, ainsi que la détection des défauts différentiels. Cette conception RCBO permet de gagner de la place dans le tableau tout en simplifiant la protection d’un circuit dédié. En version bipolaire avec 2 pôles protégés, il coupe l’ensemble du circuit concerné et convient aux installations où une protection différentielle et magnéto-thermique individuelle est recherchée.

Calibre 25 A et courbe C pour les circuits à usage courant

Avec un courant nominal de 25 A et une courbe de déclenchement C, ce modèle est adapté aux circuits présentant des appels de courant modérés au démarrage. Il répond bien aux besoins de protection sur des lignes d’alimentation monophasées 230 V en 50 Hz, lorsqu’il faut sécuriser efficacement le circuit sans surdimensionner l’appareillage. La courbe C apporte un bon compromis pour les usages standards en environnement résidentiel ou tertiaire léger.

Sensibilité 30 mA type A pour une protection adaptée aux équipements actuels

Sa sensibilité différentielle de 30 mA permet d’assurer une coupure rapide en cas de défaut d’isolement. Le type A le rend pertinent pour les circuits alimentant des équipements pouvant générer des composantes de courant résiduel compatibles avec ce niveau de détection, notamment de nombreux appareils électroniques et charges modernes. Le déclenchement est non retardé, ce qui favorise une intervention immédiate dès l’apparition du défaut.

Pouvoir de coupure élevé pour une protection solide dans le tableau

Ce disjoncteur différentiel dispose d’une capacité de coupure nominale de 10 kA selon EN 61009-1 et d’un pouvoir de coupure de mesure pouvant atteindre 15 kA selon IEC 60947-2. Ce niveau de performance permet son intégration dans des tableaux nécessitant une protection capable de faire face à des défauts de court-circuit importants. Sa classe de limitation énergétique 3 contribue également à mieux limiter les effets du défaut sur l’installation en aval.

Format 2 modules sur rail DIN pour une intégration simple et propre

Avec une largeur de 2 unités de division et un montage sur barre DIN, ce modèle s’intègre facilement dans les coffrets et tableaux modulaires. Sa profondeur totale de 45 mm facilite son implantation dans les enveloppes compactes. Ce format est particulièrement apprécié lorsqu’il faut optimiser l’espace disponible tout en conservant une protection différentielle individuelle par circuit.

Raccordement pratique et caractéristiques utiles en exploitation

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse lors du câblage. L’appareil fonctionne en tension assignée 230 V avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Son indice de protection IP20, sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage en tableau, dans des conditions d’installation maîtrisées.

Un choix pertinent pour les tableaux Acti9 recherchant protection et encombrement réduit

Issu de la série Acti9 iC60 RCBO, ce disjoncteur différentiel 25A 30mA type A s’adresse aux professionnels et installateurs qui veulent combiner protection différentielle et disjoncteur divisionnaire dans un seul appareil modulaire. Son fonctionnement de -25 à +40 °C, sa résistance aux courants de choc de 0,25 kA et sa puissance dissipée de 7,6 W en font une solution cohérente pour la réalisation de tableaux électriques compacts, lisibles et techniquement bien dimensionnés.
