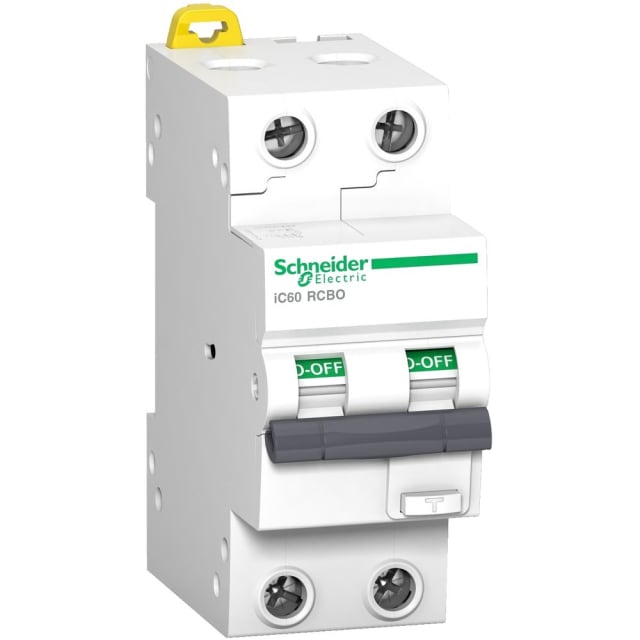

Disjoncteur différentiel Acti9 iC60 RCBO 2P 10A 30mA A type

Disjoncteur différentiel 2P compact pour protection combinée des circuits

Ce disjoncteur différentiel Acti9 iC60 RCBO 2P 10A 30mA type A réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. Cette conception RCBO permet de protéger efficacement un circuit tout en limitant l’encombrement dans le tableau électrique. Avec son format 2 modules sur rail DIN, il s’intègre facilement dans les installations où la place disponible doit être optimisée sans compromis sur la fonction de protection.

Calibre 10 A et courbe C pour les circuits usuels avec appels de courant modérés

Avec un courant nominal de 10 A et une courbe de déclenchement C, ce modèle convient aux circuits nécessitant une protection adaptée aux usages courants et aux équipements pouvant générer un appel de courant modéré au démarrage. Il apporte une réponse équilibrée entre tenue en service et coupure en cas d’anomalie, ce qui en fait un choix pertinent pour des départs dédiés devant rester sélectifs et bien calibrés.

Sensibilité 30 mA type A pour la protection des personnes

Sa sensibilité différentielle de 30 mA permet une protection des personnes contre les défauts d’isolement. Le type A est conçu pour détecter les courants différentiels alternatifs ainsi que les composantes continues pulsées, ce qui le rend adapté aux circuits alimentant des équipements électriques et électroniques courants. Ce point est particulièrement important dès lors que le circuit dessert des usages comportant de l’électronique de commande ou d’alimentation.

Pouvoir de coupure élevé pour une protection adaptée aux tableaux exigeants

Ce disjoncteur différentiel bénéficie d’une capacité de coupure nominale de 10 kA selon EN 61009-1 et d’un pouvoir de coupure mesuré jusqu’à 15 kA selon IEC 60947-2. Ce niveau de performance le destine aux tableaux de distribution où le niveau de contrainte électrique impose un appareil capable d’interrompre un défaut de forte intensité. La classe de limitation énergétique 3 participe également à la réduction des effets du court-circuit sur l’installation protégée.

Montage sur rail DIN et raccordement pratique en tableau

Prévu pour un montage sur barre DIN, ce modèle 2 pôles protégés s’installe simplement dans les coffrets modulaires. Sa largeur de 2 unités de division facilite l’organisation du tableau et son faible encombrement en profondeur aide lors de l’intégration dans des enveloppes compactes. Il accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la configuration du circuit.

Caractéristiques électriques cohérentes pour une exploitation stable

Ce RCBO Acti9 fonctionne en 230 V AC à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à une utilisation en environnement de tableau électrique standard. Le déclenchement non retardé favorise une réaction immédiate en présence d’un défaut, tandis que la résistance aux courants de choc de 0,25 kA complète son comportement sur les perturbations transitoires.

Format technique adapté à une intégration propre et durable dans le tableau

Avec un indice de protection IP20 sur l’appareil, une puissance dissipée de 3,2 W et une plage de fonctionnement annoncée de -25 à 40 °C, ce disjoncteur différentiel s’inscrit dans une logique d’intégration soignée en tableau. Il constitue une solution précise pour protéger un circuit 2P nécessitant un calibre 10 A, une sensibilité 30 mA et un type A, tout en conservant l’avantage d’un appareil modulaire unique au sein de la gamme Acti9 iC60.
