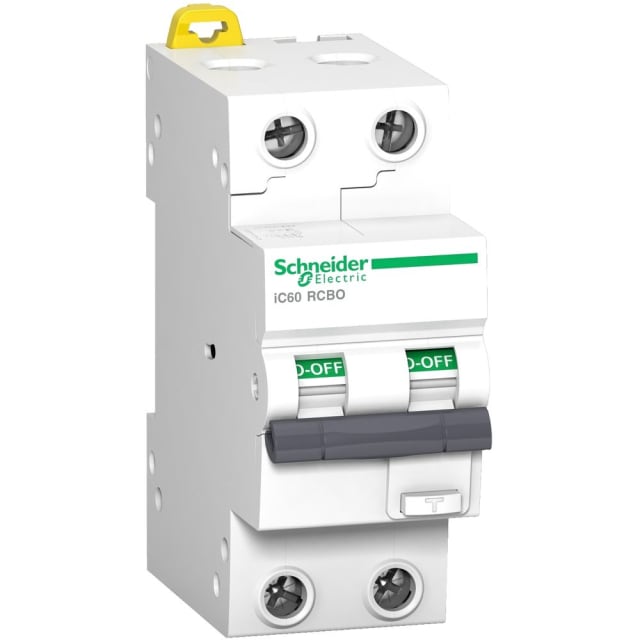

Disjoncteur différentiel RCBO 2P 16A courbe C 30mA A9D17216

Une protection combinée différentielle et magnéto-thermique en un seul module

Ce disjoncteur différentiel RCBO 2P 16A courbe C 30mA réunit dans un seul appareil la protection des personnes et la protection du circuit. Il associe une fonction différentielle 30 mA de type A et une protection contre les surcharges et courts-circuits, ce qui permet d’équiper un tableau de manière plus compacte et plus lisible. En 2 modules seulement sur rail DIN, il convient parfaitement aux installations où l’optimisation de l’encombrement est importante.

Calibre 16 A et courbe C pour les circuits courants

Avec un courant nominal de 16 A et une courbe de déclenchement C, ce modèle est adapté aux circuits usuels qui peuvent présenter un appel de courant modéré au démarrage. Il convient particulièrement lorsque l’on recherche une protection modulaire capable de suivre les besoins des usages électriques standards tout en assurant un bon niveau de sélectivité d’exploitation dans le tableau.

Sensibilité différentielle 30 mA type A pour une protection adaptée

Sa sensibilité de 30 mA permet d’assurer la protection différentielle des personnes en cas de défaut d’isolement. Le type A détecte les défauts de courant alternatif et les composantes continues pulsées, ce qui en fait un choix pertinent pour de nombreux équipements électriques et électroniques. Cette configuration répond aux besoins des circuits modernes qui alimentent des appareils susceptibles de générer ce type de défaut.

Pouvoir de coupure élevé pour une intégration sereine au tableau

Ce disjoncteur différentiel bipolaire dispose d’une capacité de coupure nominale de 10 kA selon EN 61009-1 et d’une puissance de coupure de mesure pouvant atteindre 15 kA selon IEC 60947-2. Ces valeurs le destinent aux tableaux nécessitant un appareil de protection modulaire capable d’absorber des contraintes importantes en cas de court-circuit. Sa classe de limitation énergétique 3 contribue également à limiter les effets thermiques et dynamiques sur l’installation.

Format bipolaire compact pour tableaux sur rail DIN

Sa conception 2 pôles avec 2 pôles protégés permet la coupure simultanée des conducteurs concernés dans un format compact. Prévu pour un montage sur barre DIN, ce modèle occupe une largeur de 2 unités de division et affiche une profondeur totale de 45 mm, ce qui facilite son intégration dans les coffrets et tableaux modulaires. Son indice de protection IP20 correspond à une utilisation dans une enveloppe adaptée.

Raccordement pratique et compatibilité avec plusieurs sections

Ce RCBO accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors de l’installation, aussi bien en neuf qu’en rénovation, pour s’adapter aux sections fréquemment rencontrées dans les tableaux de distribution. L’appareil fonctionne en 230 V AC, à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV.

Un appareil pensé pour les contraintes normales d’exploitation

Ce disjoncteur différentiel modulaire fonctionne dans une plage de température ambiante de -25 à +40 °C. Son déclenchement est non retardé, avec une résistance aux courants de choc de 0,25 kA. Il s’intègre ainsi dans une logique de protection réactive des départs, pour les tableaux de distribution où l’on recherche un appareillage précis, compact et techniquement cohérent avec les exigences d’une protection différentielle et divisionnaire réunies.
