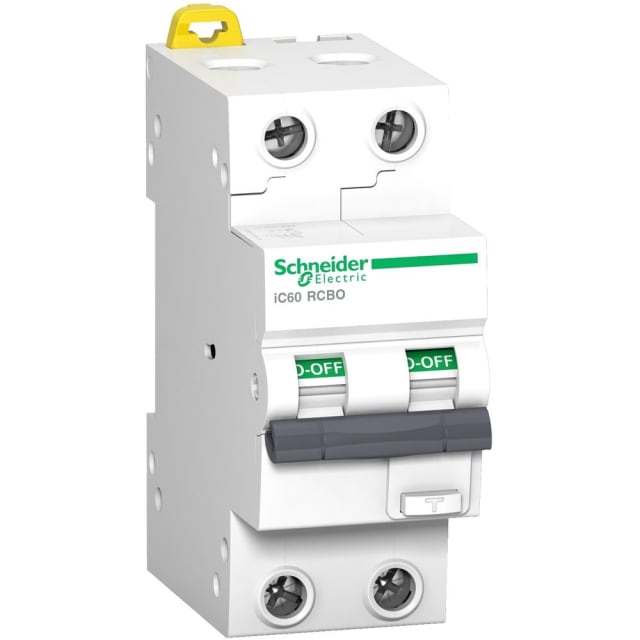

Disjoncteur différentiel Acti9 iC60 2P 16A 300mA A9D54216

Disjoncteur différentiel 2P 16A 300mA pour protection magnétothermique et différentielle

Ce disjoncteur différentiel Acti9 iC60 réunit dans un seul appareil la protection contre les surcharges, les courts-circuits et les défauts différentiels. En version bipolaire 2P avec courant nominal de 16 A, il convient aux circuits monophasés 230 V nécessitant une coupure simultanée des deux pôles protégés. Son calibre de 300 mA et son type A permettent de répondre aux besoins d’installations où la détection des défauts à composante alternative et pulsée est recherchée, tout en conservant un encombrement modulaire réduit.

Courbe C 16A adaptée aux usages courants en tableau électrique

Avec sa courbe de déclenchement C, ce modèle est conçu pour les circuits présentant des appels de courant modérés au démarrage. Il trouve naturellement sa place dans les tableaux de distribution pour protéger des lignes alimentant des équipements électriques usuels. Le pouvoir de coupure nominal de 10 kA selon EN 61009-1 apporte une tenue élevée face aux courts-circuits, tandis que la puissance de coupure mesurée selon IEC 60947-2 atteint 15 kA, un point important pour les environnements où un niveau de performance soutenu est attendu.

Protection différentielle type A 300 mA pour une détection adaptée

La sensibilité différentielle de 300 mA permet d’assurer une fonction de protection différentielle adaptée à certaines applications de distribution et de protection d’installation. Le type A détecte les courants différentiels alternatifs ainsi que les courants différentiels continus pulsés, ce qui le rend pertinent dès lors que les charges raccordées peuvent générer ce type de défaut. Son déclenchement non retardé favorise une coupure rapide en cas d’anomalie détectée.

Format modulaire compact pour intégration sur rail DIN

Prévu pour un montage sur barre DIN, ce disjoncteur différentiel occupe 2 modules seulement, ce qui facilite son intégration dans les coffrets et tableaux lorsqu’il faut optimiser la place disponible. Sa profondeur totale de 45 mm contribue également à une implantation pratique dans de nombreuses enveloppes modulaires. Ce format compact est particulièrement apprécié pour réaliser une protection complète sans multiplier les appareils séparés dans le tableau.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse de raccordement selon la configuration du chantier. Il est conçu avec 2 pôles protégés et sans neutre à connexion dédiée, pour une architecture claire sur les circuits concernés. Cette plage de sections permet d’accompagner aussi bien des besoins de distribution standard que des raccordements nécessitant une marge de compatibilité confortable au tableau.

Caractéristiques électriques utiles pour les environnements techniques exigeants

Ce disjoncteur différentiel Acti9 iC60 fonctionne en 230 V AC à 50 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à la réduction des effets thermiques et dynamiques liés aux défauts. Sa résistance aux courants de choc de 0,25 kA constitue également une donnée importante pour les installations exposées à des perturbations transitoires. L’ensemble en fait une protection modulaire cohérente pour les tableaux où la stabilité de fonctionnement et la maîtrise du comportement électrique sont déterminantes.

Conçu pour une installation en intérieur dans des conditions maîtrisées

Avec un indice de protection IP20, ce disjoncteur différentiel est destiné à être installé dans une enveloppe adaptée. Il fonctionne dans une plage de température ambiante de -25 à 40 °C, avec une catégorie de surtension 3 et un degré de pollution 2. Ces éléments aident à valider son intégration dans des tableaux électriques installés dans des environnements techniques courants. Sa puissance dissipée de 4,9 W est aussi à prendre en compte lors de la conception du coffret, notamment pour la gestion thermique globale de l’ensemble.
