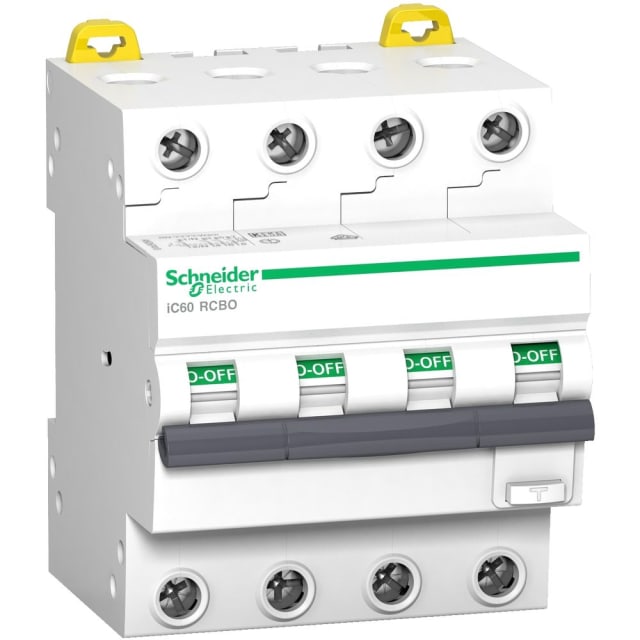

Disjoncteur différentiel RCBO 4P 32A courbe C 30mA A9D67432

Protection différentielle et magnétothermique 4 pôles dans un seul appareil

Ce disjoncteur différentiel RCBO 4P 32A courbe C 30 mA réunit dans un format compact la protection contre les surcharges, les courts-circuits et les défauts différentiels. Il convient aux départs triphasés avec quatre pôles protégés, ce qui permet de sécuriser simultanément l’ensemble du circuit sans ajouter un appareillage différentiel séparé en amont. Cette conception simplifie l’organisation du tableau et facilite une protection sélective par circuit.

Calibre 32 A et courbe C pour les circuits avec appels de courant modérés

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce RCBO est adapté aux lignes qui peuvent présenter un courant d’appel modéré au démarrage. Il répond ainsi aux besoins d’alimentation de nombreux circuits de distribution ou usages techniques où l’on recherche une protection efficace sans déclenchement trop sensible au démarrage. Son pouvoir de coupure de 6 kA permet de répondre aux exigences courantes de protection contre les défauts de court-circuit dans les tableaux de distribution.

Sensibilité différentielle 30 mA type A pour une protection des personnes

La sensibilité différentielle de 30 mA est conçue pour la protection complémentaire des personnes en cas de défaut d’isolement. Le type A permet la détection des courants différentiels alternatifs ainsi que des courants résiduels pulsés, ce qui le rend pertinent pour des circuits alimentant des équipements électriques et électroniques courants. Le déclenchement non retardé favorise une coupure rapide en cas de défaut, pour une protection immédiate du circuit concerné.

Format 4 modules sur rail DIN pour une intégration propre au tableau

Grâce à son montage sur barre DIN et à sa largeur de 4 unités de division, ce disjoncteur différentiel s’intègre proprement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé et sa profondeur totale de 45 mm aident à optimiser l’espace disponible, tout en conservant une implantation lisible et ordonnée. C’est une solution intéressante lorsqu’il faut combiner protection différentielle et disjoncteur divisionnaire dans un seul appareil modulaire.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Ce modèle accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui couvre un large éventail de configurations de câblage en tableau. Cette plage de raccordement apporte de la souplesse lors de l’installation ou du remplacement d’un appareil existant. L’appareil est prévu pour une tension de dimensionnement de 400 V, une fréquence de 50 Hz et une tension d’isolement Ui de 500 V, avec une tenue aux chocs Uimp de 4 kV.

Caractéristiques utiles pour les environnements de distribution modulaire

Ce RCBO 4 pôles présente un indice de protection IP20, une catégorie de surtension 3 et un degré de pollution 2, des caractéristiques cohérentes avec une intégration en enveloppe ou tableau électrique. Il fonctionne dans une plage de température ambiante de -25 à 40 °C, ce qui permet son usage dans de nombreuses conditions d’exploitation en environnement technique. Sa classe de limitation énergétique 1 et sa puissance dissipée de 9,3 W sont également à prendre en compte pour le dimensionnement global du tableau.

Un choix précis pour les tableaux Acti9 et les protections par départ

Ce disjoncteur différentiel de la série Acti9 iC60 RCBO répond au besoin de protection dédiée par ligne, avec quatre pôles protégés, un calibre de 32 A, une sensibilité de 30 mA et un type A. Il s’adresse aux installations où l’on souhaite une protection individualisée, lisible et compacte, particulièrement utile pour limiter l’impact d’un défaut à un seul circuit. Pour un achat sans erreur, les caractéristiques à retenir sont surtout le 4P, la courbe C, le 32 A, le 30 mA, le type A et le pouvoir de coupure 6 kA.
