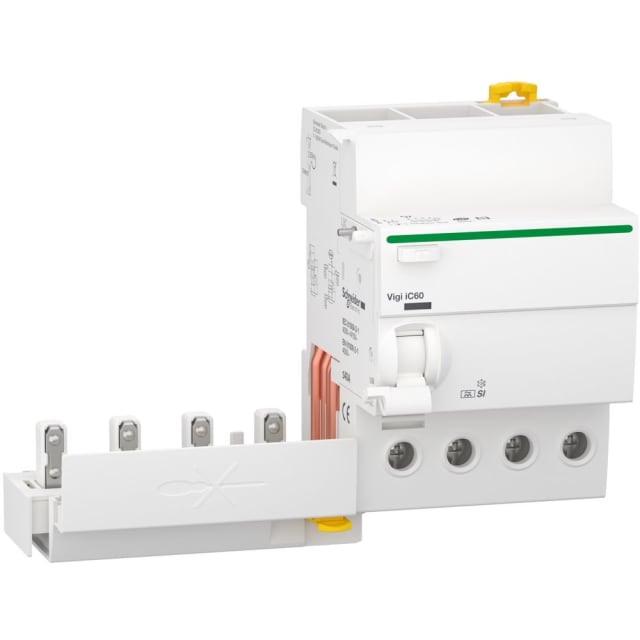

Bloc différentiel Vigi iC60 4P 40A 30mA type SI A9Q31440

Bloc différentiel 4 pôles pour protection des personnes et continuité d’exploitation

Le bloc différentiel Vigi iC60 4P 40A 30mA type SI est conçu pour compléter un disjoncteur modulaire compatible de la gamme Acti9 iC60. Il assure la détection des défauts d’isolement avec une sensibilité de 30 mA, afin de renforcer la protection des personnes contre les contacts indirects et de contribuer à la prévention des risques liés aux courants de fuite. En version 4 pôles, il convient aux installations triphasées avec neutre et s’intègre naturellement dans les tableaux de distribution où la compacité et la lisibilité du montage sont recherchées.

Type A-SI : une réponse adaptée aux environnements sensibles aux déclenchements intempestifs

Ce modèle utilise une protection différentielle de type A-SI, particulièrement intéressante lorsque l’installation alimente des équipements susceptibles de générer des perturbations électriques. Le type A permet la détection des courants différentiels alternatifs et pulsés, tandis que l’exécution SI apporte une immunité renforcée face aux déclenchements non souhaités. C’est un choix pertinent pour les circuits où la stabilité de service compte autant que la sécurité, notamment en présence d’équipements électroniques, d’automatismes ou d’environnements exposés à des perturbations.

Calibre 40 A et fonctionnement en 400 à 415 V pour tableaux triphasés

Avec un courant nominal de 40 A, ce bloc différentiel s’adresse aux protections modulaires nécessitant un niveau de courant cohérent avec de nombreuses distributions tertiaires et techniques. Sa tension nominale de fonctionnement de 400 à 415 V et sa fréquence 50/60 Hz permettent son intégration dans des architectures triphasées courantes. La technologie indépendante de la tension constitue également un atout en exploitation, en maintenant la fonction différentielle dans le cadre prévu par le constructeur.

Association avec les disjoncteurs Acti9 iC60 pour une protection complète

Ce bloc différentiel est destiné à être associé à un disjoncteur compatible de la série Acti9 iC60, afin de constituer un ensemble capable d’assurer à la fois la protection différentielle et la protection contre les surcharges ainsi que les courts-circuits. Cette configuration permet de bâtir une protection modulaire claire, évolutive et adaptée aux besoins des tableaux de répartition. Pour l’installateur, cela facilite la cohérence de gamme, la lecture de l’appareillage et l’organisation de la distribution électrique sur rail DIN.

Format modulaire pratique pour intégration en coffret

Le produit se monte sur rail DIN et présente un format étudié pour les enveloppes modulaires. Sa largeur de 7 pas de 9 mm permet d’anticiper précisément l’occupation dans le tableau. Ses dimensions compactes favorisent l’intégration dans les coffrets où l’espace doit être optimisé sans compromettre l’accessibilité au câblage. Le degré de protection IP20, porté à IP40 une fois installé dans son enveloppe, répond aux exigences habituelles d’un appareillage modulaire destiné aux tableaux de distribution.

Caractéristiques techniques utiles au câblage et à l’exploitation

Ce bloc différentiel 4 pôles accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui permet de couvrir de nombreuses configurations de raccordement en tableau. Il présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, une résistance aux courants de choc de 3 kA et une puissance dissipée de 1,5 W. Son déclenchement est instantané, sans temporisation réglable, ce qui convient aux applications où une coupure rapide est attendue en cas de défaut différentiel.

Conçu pour des conditions d’installation exigeantes

Adapté à une température de fonctionnement de -25 à +60 °C et à un degré de pollution 3, ce bloc différentiel trouve sa place dans des environnements techniques où les conditions d’exploitation demandent un appareillage modulaire approprié. La présence d’une protection contre les déclenchements intempestifs renforce son intérêt sur les installations exposées à des perturbations de réseau. Pour un achat serein, ce modèle se distingue par sa configuration très précise : 4 pôles, 40 A, 30 mA, type A-SI, dans la série Acti9 Vigi iC60.
