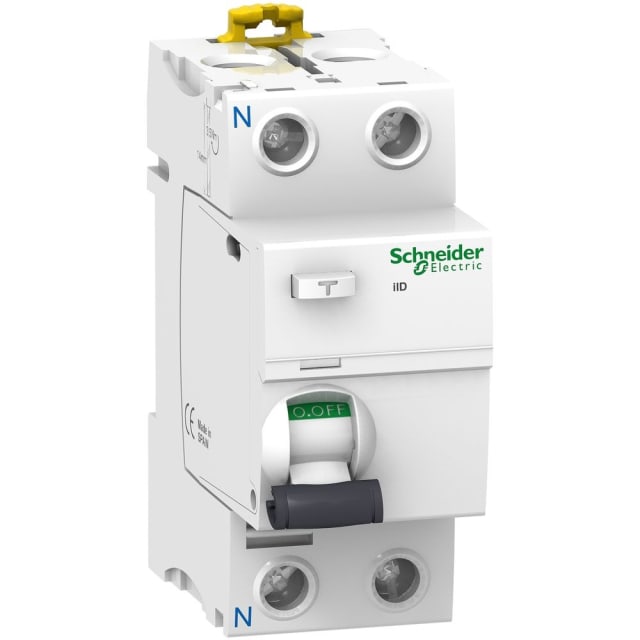

Interrupteur différentiel type A 25A 10mA 2P A9R20225

Protection différentielle renforcée pour les circuits sensibles

Cet interrupteur différentiel type A 25A 10mA 2P est conçu pour assurer une coupure rapide en cas de défaut d’isolement, avec une sensibilité élevée de 10 mA. Ce seuil de déclenchement en fait un choix pertinent pour des circuits nécessitant une protection différentielle plus fine, afin de limiter les risques liés aux contacts directs ou indirects et de sécuriser l’aval de l’installation. En version type A, il détecte les défauts de courant alternatif ainsi que les courants différentiels pulsatoires, ce qui le rend adapté aux équipements électriques courants intégrant de l’électronique.

Format 2 pôles 25 A pour alimentation monophasée 230 V

Avec ses 2 pôles et son calibre nominal de 25 A, ce modèle est destiné aux circuits monophasés en 230 V. Il assure la coupure simultanée des conducteurs et s’intègre naturellement dans un tableau électrique modulaire pour la protection de lignes dédiées ou de sous-ensembles d’installation. Sa fréquence de fonctionnement 50/60 Hz permet une intégration simple dans des environnements standards, tandis que sa technologie de déclenchement indépendante de la tension contribue à maintenir la fonction différentielle même en cas de conditions réseau perturbées.

Type A : adapté aux usages comportant des charges électroniques

Le type A est particulièrement indiqué lorsque les circuits alimentent des appareils susceptibles de générer des composantes résiduelles pulsatoires. Il convient donc mieux qu’un type AC dans de nombreux usages modernes, notamment lorsque l’installation comporte des équipements électroménagers, des alimentations électroniques ou des automatismes. Pour l’installateur comme pour l’acheteur averti, ce point est essentiel pour sélectionner un interrupteur différentiel réellement cohérent avec les charges raccordées.

Installation pratique sur rail DIN dans tableau modulaire

Issu de la gamme Acti9 iID, cet interrupteur différentiel se monte sur rail DIN et occupe 2 modules, soit une largeur de 36 mm. Ce format compact facilite l’intégration dans les coffrets et tableaux de distribution lorsque l’espace disponible doit être optimisé. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multibrins de 1 à 25 mm², ce qui apporte de la souplesse au moment du câblage selon la section retenue dans l’installation.

Lecture rapide de l’état de l’appareil en façade

La face avant est pensée pour rendre l’exploitation plus lisible au quotidien. L’appareil dispose d’un indicateur mécanique de déclenchement visible, utile pour repérer rapidement le produit concerné lors d’une intervention sur tableau. La présence d’une indication de position des contacts avec repère visuel sur le maneton permet également de mieux contrôler l’état d’ouverture de l’appareil avant une opération de maintenance en aval. Ce type d’information visuelle est particulièrement appréciable dans les ensembles modulaires comportant plusieurs protections.

Caractéristiques techniques adaptées aux contraintes du tableau électrique

Ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des valeurs cohérentes avec les exigences d’un appareillage modulaire de protection. Sa résistance au court-circuit Icw est donnée à 1,5 kA, avec un courant conditionnel de court-circuit de 10 kA selon la documentation produit. Son indice de protection est IP20, porté à un niveau supérieur une fois intégré dans son enveloppe modulaire. L’appareil fonctionne dans une plage de température ambiante de -25 à +60 °C, ce qui facilite son emploi dans de nombreuses configurations d’armoires et de tableaux.

Un interrupteur différentiel compact pour une sélection produit sans ambiguïté

Ce dispositif de protection modulaire réunit les critères recherchés pour une installation nette et techniquement cohérente : type A, 25 A, sensibilité 10 mA, 2 pôles, montage rail DIN et encombrement réduit. Il convient aux professionnels comme aux acheteurs exigeants qui souhaitent intégrer dans leur tableau électrique un interrupteur différentiel Acti9 iID bien dimensionné, lisible en façade et compatible avec des circuits monophasés nécessitant une protection différentielle renforcée.
