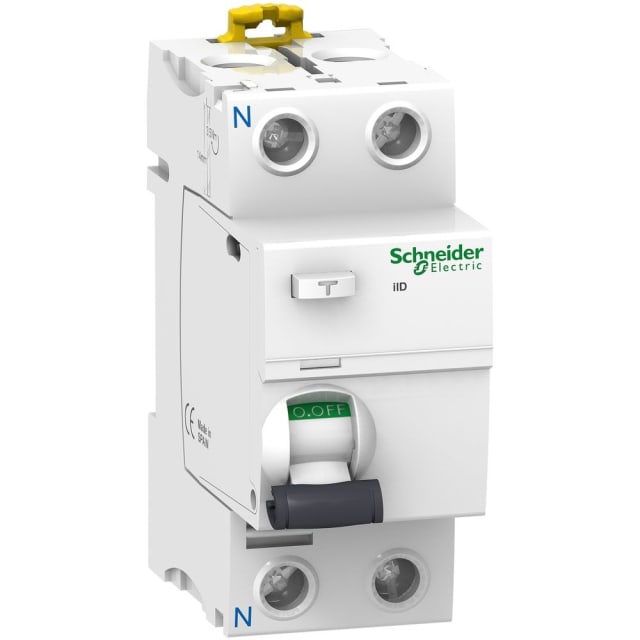

Interrupteur différentiel type A 2P 63A 300mA A9R04263

Interrupteur différentiel type A 2P 63A 300mA pour protection des personnes et des circuits

Cet interrupteur différentiel 2 pôles 63 A 300 mA de type A est conçu pour détecter les défauts d’isolement et couper rapidement l’alimentation en cas de courant de fuite. Il trouve naturellement sa place dans un tableau électrique monophasé en complément des protections divisionnaires. Sa sensibilité de 300 mA convient aux applications où l’on recherche une protection différentielle adaptée à la surveillance des défauts d’isolement, avec un format compact de 2 modules facilitant l’intégration dans l’enveloppe.

Type A : détection des défauts différentiels sur courants alternatifs et composantes pulsées

Le type A permet de prendre en compte les courants différentiels alternatifs ainsi que les composantes continues pulsées générées par certains équipements. Ce choix est particulièrement pertinent lorsque l’installation alimente des usages pouvant produire ce type de défaut. L’appareil contribue ainsi à une protection différentielle mieux adaptée qu’un simple type AC dans les environnements où les charges modernes sont présentes.

Calibre 63 A et exécution bipolaire pour une intégration claire au tableau

Avec un courant nominal de 63 A, cet interrupteur différentiel convient aux installations nécessitant un calibre élevé en tête ou en répartition de rangée selon l’architecture retenue. Son exécution 2P assure la coupure des deux pôles et simplifie son usage dans les tableaux électriques résidentiels ou petits tertiaires en monophasé 230 V. Sa largeur de 36 mm, soit 2 unités de division, permet de préserver de la place dans le coffret sans compromettre la lisibilité du câblage.

Montage sur rail DIN et raccordement pratique des conducteurs

Prévu pour un montage sur barre DIN, cet appareil s’installe facilement dans les coffrets et armoires modulaires. Il accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui apporte de la souplesse au moment du raccordement. Cette plage de connexion permet de l’intégrer aussi bien dans des tableaux neufs que lors d’un remplacement, tout en gardant une cohérence avec les sections couramment rencontrées en distribution électrique.

Format Acti9 iID pensé pour les tableaux modulaires et les auxiliaires compatibles

Issu de la gamme Acti9 iID, ce modèle s’intègre dans une logique d’appareillage modulaire destinée aux tableaux de distribution. Il est compatible avec l’ajout de dispositifs supplémentaires, ce qui peut être utile dans les projets où l’on souhaite faire évoluer le tableau ou conserver une homogénéité d’ensemble. La présence d’un dispositif de verrouillage apporte également un point pratique pour les opérations d’intervention, de consignation ou de maintenance du coffret.

Caractéristiques techniques utiles en environnement d’installation

L’appareil fonctionne en 230 V, à une fréquence de 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit Icw est donnée pour 1,5 kA, avec une résistance aux courants de choc de 0,25 kA. Son indice de protection IP20 et sa température de fonctionnement de -25 à 60 °C en font une solution adaptée à une installation en tableau correctement protégée. Sa puissance dissipée de 3,5 W reste aussi à prendre en compte dans les coffrets où la maîtrise de l’échauffement est recherchée.

Un choix pertinent pour les projets de rénovation ou d’équipement de tableau

Ce modèle répond aux besoins des installateurs et acheteurs recherchant un interrupteur différentiel type A 2P 63A 300mA à la fois lisible dans son positionnement technique et simple à intégrer. Il convient particulièrement aux projets de rénovation, d’extension ou de création de tableau lorsque l’on souhaite un appareillage modulaire bipolaire, compact et cohérent avec une distribution sur rail DIN. Son encombrement maîtrisé, son calibre élevé et son type différentiel en font une référence adaptée aux configurations où la protection différentielle doit être clairement dimensionnée.
