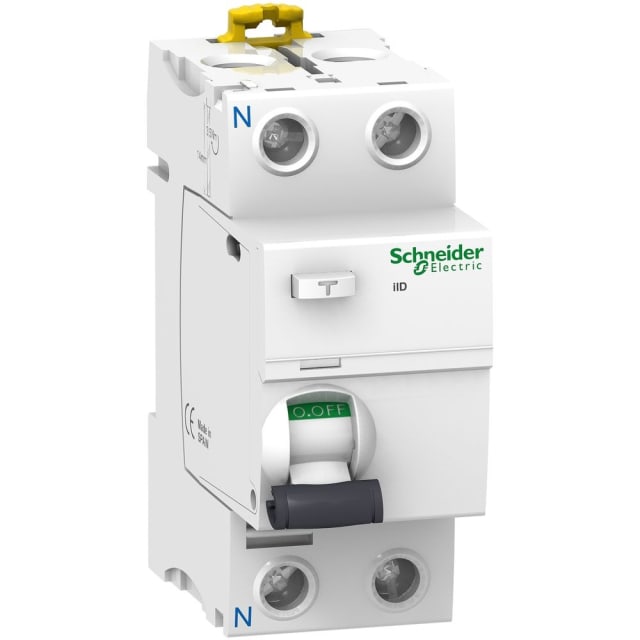

Interrupteur différentiel type A 63A 30mA 2P A9R01263

Interrupteur différentiel type A 63A 30mA 2P pour protection des personnes et des circuits

Cet interrupteur différentiel 2P de 63 A avec sensibilité de 30 mA est conçu pour assurer la coupure automatique en cas de défaut d’isolement. Il protège efficacement contre les risques de choc électrique liés aux contacts directs ou indirects, tout en contribuant à la prévention des départs de feu d’origine électrique. En version type A, il convient à la détection des courants différentiels alternatifs et des courants continus pulsés, ce qui le rend particulièrement adapté aux circuits alimentant des équipements courants à électronique intégrée.

Type A : un choix pertinent pour les usages électriques modernes

Le type A est recommandé dès lors que l’installation alimente des appareils susceptibles de générer des composantes continues pulsées, comme certains lave-linge, plaques de cuisson, alimentations électroniques, volets motorisés ou petits équipements pilotés. Ce modèle offre ainsi une protection différentielle mieux adaptée qu’un simple type AC sur de nombreux circuits domestiques et tertiaires, tout en conservant une lecture simple et claire au tableau.

Calibre 63A pour alimentation de rangée ou protection en tête de groupe

Avec un courant nominal de 63 A, cet interrupteur différentiel convient aux installations monophasées 230 V nécessitant une réserve de calibre confortable. Il peut être utilisé en tête de rangée dans un tableau électrique ou pour protéger un ensemble de circuits en aval, sous réserve d’un dimensionnement cohérent de l’installation. Son format 2 pôles permet la coupure des conducteurs concernés dans une largeur compacte de 2 modules, pratique pour optimiser l’encombrement dans les coffrets.

Format modulaire sur rail DIN pour intégration simple en tableau

Conçu pour un montage sur rail DIN, cet appareil s’intègre facilement dans les tableaux de répartition modulaires. Sa largeur de 36 mm facilite l’organisation des protections sans surcharger la rangée. Ses bornes acceptent des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui permet une mise en œuvre souple selon la configuration du tableau, le type de peignage et la section des liaisons d’alimentation ou de répartition.

Confort d’exploitation et maintenance plus lisible en façade

Ce modèle de la gamme Acti9 iID intègre des éléments pensés pour faciliter l’exploitation du tableau. L’indication mécanique de déclenchement permet d’identifier plus rapidement l’appareil concerné lors d’un défaut. La fenêtre de position en façade aide également à visualiser l’état de l’appareil lors des opérations de maintenance. Pour l’installateur comme pour l’exploitant, cela améliore la lisibilité du tableau et rend les interventions plus directes.

Caractéristiques techniques utiles pour un environnement de tableau électrique

Cet interrupteur différentiel fonctionne en 230 V, à 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il présente une résistance au court-circuit Icw de 1,5 kA, une résistance aux courants de choc de 0,25 kA et une puissance dissipée de 3,5 W. Son indice de protection IP20 convient à une intégration en tableau, et ses dimensions de 91 x 36 x 73,5 mm permettent de l’implanter facilement dans les enveloppes modulaires prévues pour la distribution et la protection.

Une solution adaptée aux installations résidentielles et tertiaires

Grâce à sa sensibilité 30 mA, à son calibre 63 A et à sa technologie type A, cet interrupteur différentiel répond aux besoins des installations où la protection des personnes est prioritaire et où les usages électriques comportent des charges modernes. Il trouve naturellement sa place dans les tableaux de logements, annexes, locaux techniques et petits sites tertiaires, lorsqu’il faut combiner compacité, coupure différentielle et compatibilité avec des circuits alimentant des équipements électroniques courants.
