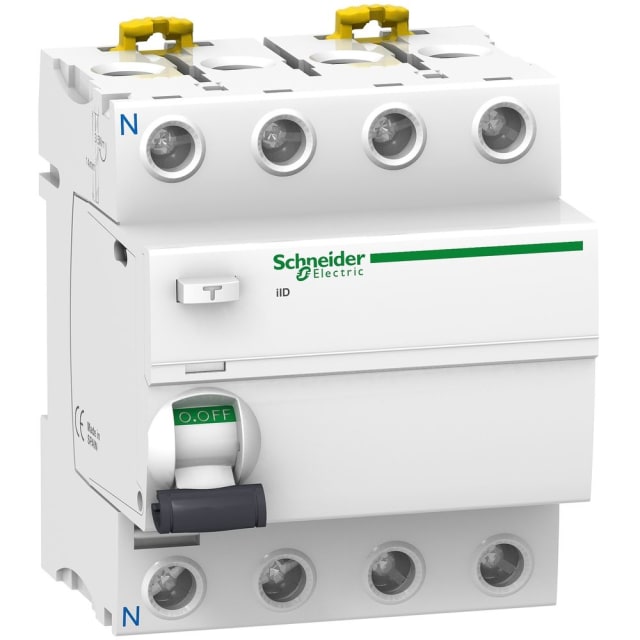

Interrupteur différentiel type A 4P 100A 30mA A9R01491

Protection différentielle 30 mA pour les installations triphasées

Cet interrupteur différentiel type A 4P 100A 30mA de la gamme Acti9 iID est conçu pour assurer la coupure en cas de défaut d’isolement, avec une sensibilité de 30 mA adaptée à la protection des personnes. En version tétrapolaire, il convient aux installations en 400 V nécessitant la surveillance simultanée de plusieurs conducteurs. Son calibre de 100 A permet de l’intégrer dans des tableaux où l’intensité assignée est élevée, tout en conservant une fonction de protection différentielle claire et dédiée.

Type A : détection adaptée aux usages électriques courants

Le type A permet la détection des courants différentiels alternatifs ainsi que des courants continus pulsés. Ce choix est particulièrement pertinent dans les environnements où les équipements raccordés génèrent des formes de courant plus complexes que le simple alternatif sinusoïdal. Il constitue ainsi une solution cohérente pour des départs ou ensembles de circuits alimentant des usages modernes, tout en répondant au besoin d’une protection différentielle plus polyvalente qu’un appareillage limité au type AC.

Format 4 modules pour intégration en tableau sur rail DIN

Prévu pour un montage sur barre DIN, l’appareil occupe 4 unités de division, ce qui facilite son implantation dans un coffret ou un tableau de distribution sans surdimensionner l’encombrement. Avec une largeur de 72 mm, une hauteur de 91 mm et une profondeur d’environ 73,5 mm, il s’intègre dans une architecture de protection structurée. Ce format convient bien aux installations où la lisibilité du tableau, la continuité de gamme et l’organisation des protections sont des critères importants.

Capacité de raccordement pensée pour les sections usuelles

Cet interrupteur différentiel accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien pour l’alimentation que pour la répartition dans le tableau. Pour l’installateur, cela facilite l’adaptation aux sections rencontrées selon le calibre amont, la configuration de distribution et la composition du coffret, sans compromis sur la cohérence technique de l’ensemble.

Caractéristiques électriques utiles en environnement de distribution

Le dispositif fonctionne en 50/60 Hz avec une tension assignée de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 6 kV constitue un point important pour l’intégration dans des tableaux de distribution exposés aux contraintes électriques courantes du bâtiment. La résistance au court-circuit conditionnelle Icw de 1,5 kA et la résistance au courant de choc de 0,25 kA participent à une utilisation adaptée aux ensembles de protection modulaires correctement coordonnés.

Exploitation sûre et pratique au quotidien

Ce modèle dispose d’un dispositif de verrouillage, un avantage appréciable pour sécuriser une position de commande lors d’opérations d’intervention ou d’organisation du tableau. Son indice de protection IP20 est adapté à une installation à l’intérieur d’un coffret approprié. L’appareil peut également recevoir des dispositifs supplémentaires, ce qui permet d’envisager une évolution du tableau ou une harmonisation avec d’autres éléments modulaires de la même famille selon les besoins de l’installation.

Une solution adaptée aux tableaux exigeant un fort calibre

Avec son courant nominal de 100 A, cette protection différentielle répond aux besoins des tableaux nécessitant un appareil capable d’accompagner des charges importantes ou une distribution de puissance plus conséquente. Son échauffement maîtrisé, avec une puissance dissipée de 7 W, ainsi que son fonctionnement possible de -25 à 60 °C, en font un choix pertinent pour les environnements techniques où la stabilité d’exploitation et la compatibilité avec un tableau modulaire bien dimensionné sont recherchées.
