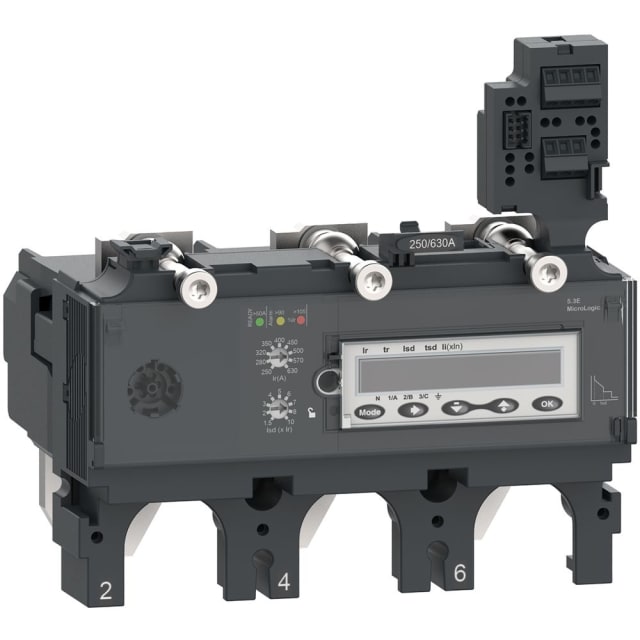

Déclencheur MicroLogic 5.3E 3P 400A ComPacT NSX C4035E400

Déclencheur électronique MicroLogic 5.3E 3P 400A pour ComPacT NSX400/630

Ce déclencheur MicroLogic 5.3E 3 pôles 400 A est conçu pour équiper les disjoncteurs boîtier moulé ComPacT NSX400/630. Il s’adresse aux tableaux de distribution et aux installations nécessitant une protection électronique précise, avec fonctions de surcharge et de court-circuit réglables. Son format dédié à la gamme ComPacT NSX nouvelle génération facilite l’identification du bon équipement pour une mise à niveau, un remplacement ou une maintenance ciblée.

Protection électronique réglable pour une adaptation fine de l’installation

Cette version intègre une zone de réglage surcharge de 160 à 400 A, ce qui permet d’ajuster la protection au plus près du courant d’exploitation réel. Pour le court-circuit, le déclenchement instantané est réglable de 240 à 4000 A et le déclenchement non retardé de 600 à 4800 A. Ce niveau de réglage apporte une meilleure sélectivité fonctionnelle dans les ensembles de distribution, tout en aidant à adapter le comportement du disjoncteur aux contraintes du départ protégé.

Fonctions de protection de type LSI pour la distribution électrique

Le MicroLogic 5.3E repose sur une technologie de déclencheur électronique destinée aux applications de distribution. Il combine la protection contre les surcharges ainsi que des protections court-circuit temporisées et instantanées. Le type de déclencheur de court-circuit retardé permet d’intégrer ce modèle dans des architectures où la coordination entre protections en amont et en aval est recherchée, avec un réglage plus fin qu’un déclencheur thermique-magnétique classique.

Mesure d’énergie intégrée pour une exploitation plus lisible

La version 5.3E se distingue par l’intégration de fonctions de mesure liées à l’énergie, utiles pour le suivi d’exploitation et l’analyse des charges sur le départ concerné. Pour un tableau électrique tertiaire ou industriel, cela permet de combiner protection et lecture des grandeurs essentielles au sein du même ensemble ComPacT NSX, sans multiplier inutilement les appareils. C’est un choix pertinent lorsque l’on souhaite conserver une architecture de protection compacte tout en gagnant en visibilité sur le comportement du circuit.

Format 3 pôles pensé pour les disjoncteurs ComPacT NSX

Ce déclencheur est prévu en exécution 3 pôles, avec un courant permanent de mesure de 400 A. Il s’intègre dans les configurations ComPacT NSX400/630 compatibles avec cette architecture de protection. Ses dimensions de 139,7 mm de largeur, 136,2 mm de hauteur et 112,6 mm de profondeur doivent être prises en compte lors d’une intervention de remplacement ou d’une préparation d’appareillage, notamment pour vérifier la cohérence avec l’enveloppe et l’équipement déjà en place.

Alimentation et caractéristiques utiles en environnement technique

Le déclencheur nécessite une alimentation externe et fonctionne en courant continu 24 V pour son alimentation dédiée. Les tensions d’alimentation indiquées jusqu’à 690 V en courant alternatif à 50/60 Hz correspondent au contexte d’utilisation de l’appareillage associé. Cette configuration convient aux installations où la protection électronique avancée fait partie d’un ensemble de distribution structuré et piloté avec précision. L’absence de protection différentielle intégrée signifie que ce modèle est à retenir pour les besoins de protection surintensité et court-circuit, sans fonction de fuite à la terre.

Un choix pertinent pour maintenance, retrofit et continuité d’exploitation

Dans un environnement de maintenance électrique, ce déclencheur MicroLogic 5.3E 400 A permet de remplacer un module existant sur disjoncteur ComPacT NSX400/630 tout en conservant une logique de protection évoluée. Il convient particulièrement aux armoires et tableaux où l’exactitude du calibre, la compatibilité avec la gamme d’origine et la possibilité de réglage sont déterminantes. Pour l’acheteur professionnel, c’est un composant à sélectionner lorsque l’objectif est de retrouver une protection électronique adaptée au départ, avec lecture énergétique intégrée et cohérence avec l’écosystème ComPacT NSX.
