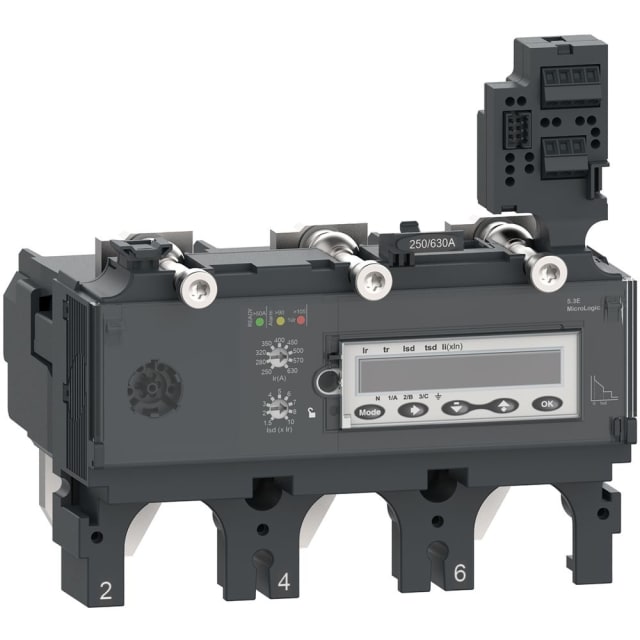

Déclencheur MicroLogic 5.3E 3P 630A ComPacT NSX400/630

Déclencheur électronique MicroLogic 5.3E pour disjoncteurs ComPacT NSX400/630

Ce déclencheur MicroLogic 5.3E 3P 630A est conçu pour équiper les disjoncteurs ComPacT NSX400/630. Il apporte une gestion électronique précise de la protection sur installation triphasée, avec un calibre de mesure permanent de 630 A et une plage de réglage surcharge de 250 à 630 A. Cette configuration permet d’adapter finement la protection au départ concerné tout en restant dans l’environnement technique de la gamme ComPacT NSX nouvelle génération.

Protection surcharge et court-circuit avec réglages adaptés aux besoins de l’installation

Le MicroLogic 5.3E permet de configurer la protection contre les surcharges et les courts-circuits avec davantage de souplesse qu’un déclencheur fixe. La protection long retard couvre une zone de réglage de 250 à 630 A pour ajuster le seuil au courant d’exploitation réel. Côté court-circuit, le déclenchement instantané est réglable de 375 à 6300 A, tandis que le déclenchement de court-circuit non retardé se règle de 945 à 6930 A. Ce niveau d’ajustement est particulièrement utile pour coordonner la protection avec l’amont et l’aval du tableau.

Version 3 pôles pensée pour les départs de puissance en tableau électrique

Avec sa configuration 3 pôles, ce déclencheur s’adresse aux applications de distribution triphasée où la maîtrise des seuils de protection est essentielle. Il trouve naturellement sa place dans les tableaux électriques, armoires de distribution et départs techniques alimentant des charges importantes. Son exécution en déclencheur électronique permet une lecture et un paramétrage cohérents avec les besoins de sélectivité, de continuité d’exploitation et de protection des équipements raccordés.

Compatibilité avec la plateforme ComPacT NSX nouvelle génération

Ce modèle est destiné à la série ComPacT NSX, nouvelle génération, sur châssis NSX400 et NSX630. Ce point est important pour sécuriser le choix de la bonne pièce lors d’un remplacement, d’une remise à niveau ou d’une préparation de disjoncteur avant mise en service. Pour l’installateur comme pour le mainteneur, cela facilite l’intégration dans une architecture existante déjà basée sur les disjoncteurs boîtiers moulés de cette gamme.

Alimentation externe en courant continu pour fonctions électroniques dédiées

Le déclencheur fonctionne avec une alimentation externe en courant continu de 24 V. Cette caractéristique répond aux configurations où les fonctions électroniques du déclencheur doivent être exploitées dans un environnement de commande et de supervision adapté. Le produit est également prévu pour des tensions de service jusqu’à 690 V en courant alternatif à 50 et 60 Hz, ce qui le destine aux installations de distribution de puissance nécessitant une protection électronique sur des niveaux d’intensité élevés.

Sans protection différentielle intégrée, pour une architecture de protection ciblée

Cette version MicroLogic 5.3E est annoncée sans fonction de protection de fuite à la terre intégrée. Elle convient donc aux projets où la stratégie de protection différentielle est gérée par un autre appareil ou n’est pas attendue sur ce départ précis. Ce positionnement permet de sélectionner un déclencheur centré sur la protection surcharge et court-circuit, sans ajouter de fonction non recherchée dans la configuration du tableau.

Encombrement adapté à l’intégration dans les ensembles de distribution

Le déclencheur présente un format de 139,7 mm de largeur, 136,2 mm de hauteur et 112,6 mm de profondeur. Ces dimensions sont à prendre en compte lors de la préparation d’un remplacement ou d’une intégration dans un ensemble de distribution existant. Pour les professionnels du câblage et de la maintenance, cet encombrement facilite l’anticipation des interfaces mécaniques et du montage sur le disjoncteur compatible.
