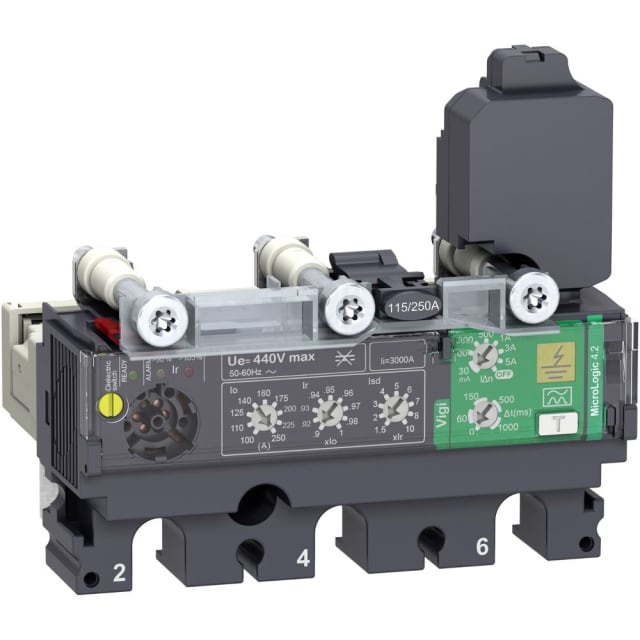

Déclencheur MicroLogic Vigi 4.2 3P 100A C1034V100

Déclencheur électronique MicroLogic Vigi 4.2 pour ComPacT NSX 100/160/250

Le déclencheur MicroLogic Vigi 4.2 3P 100A est une unité de déclenchement électronique conçue pour les disjoncteurs ComPacT NSX100, NSX160 et NSX250. Cette version 3 pôles s’adresse aux installations qui demandent une protection précise et réglable sur réseaux AC, avec une lecture permanente du courant à 100 A et une intégration adaptée aux enveloppes et architectures ComPacT NSX nouvelle génération.

Protection électronique réglable pour une exploitation plus précise

Ce déclencheur permet d’ajuster la zone de surcharge de 40 à 100 A, ce qui facilite l’adaptation de la protection au départ concerné sans changer l’ensemble de l’appareil. Il intègre également un déclenchement de court-circuit retardé ainsi qu’un réglage du courant de déclenchement instantané en cas de court-circuit de 60 à 1000 A. Cette plage de réglage apporte une meilleure sélectivité en distribution et aide à adapter le comportement du disjoncteur aux contraintes réelles de l’installation.

Version 3 pôles pensée pour les disjoncteurs de la gamme NSX

Cette exécution 3P est destinée à une intégration cohérente sur les disjoncteurs boîtier moulé ComPacT NSX compatibles. Elle convient particulièrement aux applications de distribution électrique tertiaire et industrielle où l’on recherche un déclencheur électronique compact, lisible et simple à paramétrer. Son format s’inscrit dans les dimensions attendues pour ce type d’équipement, avec une largeur de 104,7 mm, une hauteur de 96,9 mm et une profondeur de 90,3 mm.

Réglages utiles pour la coordination et la continuité de service

Le choix d’un déclencheur MicroLogic 4.2 permet de travailler plus finement la coordination des protections en aval et en amont. La possibilité de régler le seuil instantané et le comportement face au court-circuit contribue à limiter les coupures non souhaitées sur les départs voisins. Pour l’installateur comme pour l’exploitant, cela représente un vrai avantage dans les tableaux de distribution où la sélectivité et la maîtrise des déclenchements sont déterminantes.

Alimentation et usage en courant alternatif

Ce modèle fonctionne sans alimentation en courant externe et est prévu pour une tension de service en AC. Les données disponibles indiquent une alimentation sous courant alternatif de 440 V à 50 Hz comme à 60 Hz. Cette configuration le destine aux environnements de distribution où l’on recherche une solution de protection électronique intégrée, sans ajout d’accessoires d’alimentation dédiés pour assurer la fonction de déclenchement.

Un composant adapté aux tableaux de distribution exigeants

Dans un coffret ou un tableau de distribution électrique, ce déclencheur trouve naturellement sa place sur des départs nécessitant une protection plus évoluée qu’un réglage fixe. Il convient aux usages où la tenue des réglages, la clarté de l’identification fonctionnelle et l’ajustement du seuil de surcharge sont importants, notamment pour protéger efficacement des lignes, sous-ensembles ou équipements alimentés via un disjoncteur ComPacT NSX compatible.

Ce qu’il faut retenir pour bien choisir ce déclencheur

Ce MicroLogic Vigi 4.2 en calibre 100 A réunit les éléments attendus pour un remplacement ou une configuration ciblée sur la gamme ComPacT NSX100/160/250 : 3 pôles, technologie de déclencheur électronique, surcharge réglable de 40 à 100 A, court-circuit retardé, seuil instantané ajustable et fonctionnement en AC sans alimentation externe. C’est une solution pertinente pour les professionnels qui veulent conserver une protection paramétrable et cohérente avec l’architecture de leur distribution électrique.
