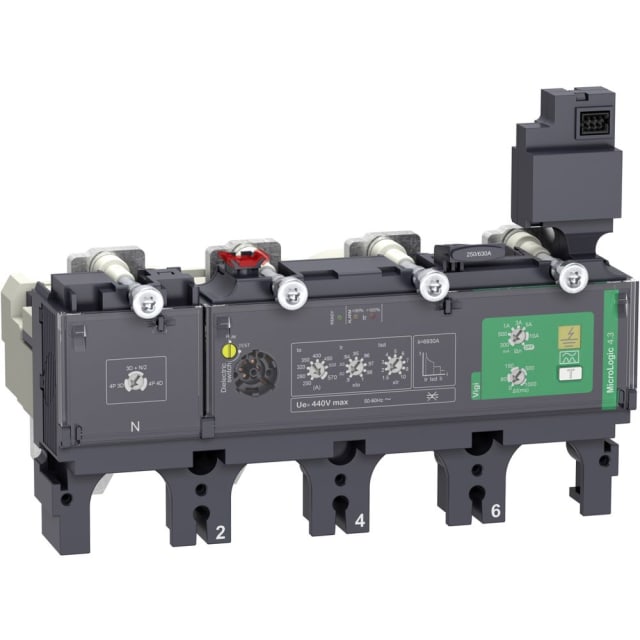

Déclencheur différentiel 4P 570A MicroLogic Vigi 4.4

Déclencheur différentiel 4P 570A pour ComPacT NSX400/630

Ce déclencheur différentiel 4P 570A MicroLogic Vigi 4.4 est conçu pour équiper les disjoncteurs ComPacT NSX400/630. Il s’adresse aux tableaux et ensembles de distribution qui exigent une protection électronique adaptée aux fortes intensités, avec une architecture 4 pôles pensée pour les réseaux nécessitant une gestion homogène des phases et du neutre. Son format dédié à la plateforme ComPacT NSX facilite l’intégration dans les installations de protection et de distribution électrique de niveau tertiaire et industriel.

Protection électronique précise pour surcharge et court-circuit

Ce modèle intègre une protection électronique avec zone de réglage surcharge de 250 à 570 A, ce qui permet d’ajuster le déclenchement au plus près des caractéristiques du départ protégé. Pour le court-circuit, il dispose d’un déclenchement retardé ainsi que d’un réglage du courant de déclenchement instantané de 375 à 5700 A. Cette amplitude de réglage aide à coordonner la protection avec les autres appareils du tableau, tout en limitant les coupures inadaptées sur les circuits fortement sollicités.

Configuration 4 pôles adaptée aux distributions de puissance

Avec ses 4 pôles, ce déclencheur convient aux applications où la continuité et la protection des conducteurs doivent être traitées avec cohérence sur l’ensemble du départ. Cette configuration est particulièrement pertinente dans les coffrets et tableaux de distribution alimentant des charges importantes, lorsque la sélectivité et le comportement du disjoncteur doivent rester maîtrisés sur des intensités élevées. Le courant permanent de mesure lu de 570 A confirme son positionnement sur des usages de distribution de puissance.

Compatibilité avec les ensembles ComPacT NSX nouvelle génération

Issu de la série ComPacT NSX, new generation, ce déclencheur est destiné aux appareils de la famille NSX400/630. Pour l’exploitant comme pour l’intégrateur, cela apporte une lecture claire de la compatibilité mécanique et fonctionnelle au moment du remplacement, de la maintenance ou de la constitution d’un disjoncteur compact complet. Dans un environnement de chantier ou d’atelier de câblage, cette adéquation de gamme permet de sécuriser le choix de l’organe de protection sans extrapolation hasardeuse.

Réglages utiles pour la coordination des protections

Le réglage de l’intensité de déclenchement de court-circuit non retardé à 6900 A permet de positionner précisément le comportement de l’appareil dans une logique de coordination entre protection amont et aval. Associé à la plage de surcharge réglable, ce niveau de paramétrage offre une solution pertinente pour les installations où les départs doivent être protégés sans pénaliser l’exploitation. C’est un atout concret pour les tableautiers et installateurs recherchant une protection configurable plutôt qu’un seuil figé.

Encombrement maîtrisé pour l’intégration en tableau

Avec des dimensions de 184,7 mm de largeur, 136,2 mm de hauteur et 112,6 mm de profondeur, ce déclencheur s’intègre dans les ensembles prévus pour les ComPacT NSX400/630 tout en conservant un encombrement cohérent pour les applications de distribution. Cette compacité relative facilite l’organisation interne du tableau, en particulier lorsque plusieurs départs de puissance doivent être regroupés dans un espace maîtrisé avec une bonne lisibilité des organes de protection.

Un choix pertinent pour les tableaux de protection et distribution électrique

Ce déclencheur différentiel 4P 570A MicroLogic Vigi 4.4 répond aux besoins des professionnels qui recherchent un composant de protection électronique destiné aux disjoncteurs compacts de distribution. Il convient particulièrement aux projets où l’on attend un appareil paramétrable, compatible avec la plateforme ComPacT NSX, capable de couvrir des intensités élevées et de s’intégrer proprement dans les tableaux de protection, de coupure et de répartition électrique.
