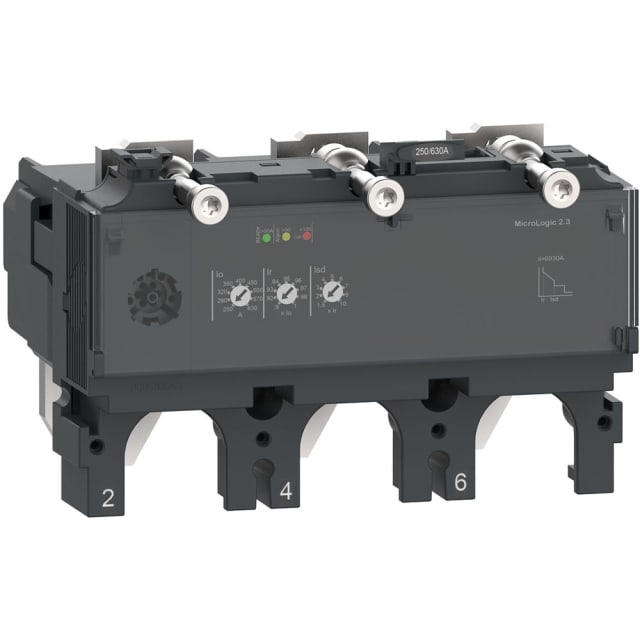

Déclencheur électronique 3P 630A MicroLogic 2.3 C6332D630

Déclencheur électronique MicroLogic 2.3 630 A pour disjoncteur ComPacT NSX 630

Ce déclencheur électronique 3 pôles 630 A MicroLogic 2.3 est conçu pour équiper les disjoncteurs compacts ComPacT NSX400/630, avec une compatibilité produit clairement orientée vers le format NSX630. Il s’intègre dans une logique de protection de distribution électrique en apportant une gestion électronique des déclenchements, adaptée aux installations où la précision de réglage et la lisibilité des seuils sont essentielles.

Protection LSoI adaptée à la distribution électrique

Ce modèle fonctionne avec des protections de type LSoI, c’est-à-dire surcharge temporisée, court-circuit temporisé et court-circuit instantané. Cette architecture permet de mieux adapter la protection au comportement réel de l’installation, en distinguant les surintensités durables des défauts francs. Le déclencheur convient ainsi aux tableaux de distribution et aux ensembles de protection où la sélectivité et le bon ajustement des seuils de déclenchement ont une importance directe sur la continuité d’exploitation.

Réglages de surcharge et de court-circuit pour un ajustement précis

La zone de réglage de surcharge s’étend de 250 à 630 A, ce qui permet d’adapter la protection au courant de service du départ protégé sans surdimensionner le fonctionnement. Côté court-circuit, le réglage du déclenchement instantané est indiqué de 375 à 6300 A, avec une valeur de déclenchement instantané non retardé donnée à 6900 A. Ce niveau de paramétrage apporte une réponse plus fine aux contraintes d’exploitation, notamment lorsque plusieurs départs doivent être coordonnés dans un même tableau.

Configuration 3 pôles avec déclencheur électronique intégré

La conception en 3 pôles répond aux besoins classiques des réseaux triphasés. Le principe de déclencheur électronique permet une lecture et une gestion plus précises du courant permanent mesuré, ici donné à 630 A, tout en restant cohérent avec une utilisation sur disjoncteur compact de distribution. Ce produit ne comporte pas de fonction différentielle de fuite à la terre et ne prévoit pas d’alimentation externe, ce qui oriente clairement son usage vers une protection électronique embarquée, simple à intégrer dans son environnement de coupure.

Compatible réseaux AC jusqu’à 690 V

Ce déclencheur est prévu pour des réseaux en courant alternatif, avec une tension d’alimentation AC indiquée jusqu’à 690 V en 50 Hz comme en 60 Hz. Cette compatibilité permet son emploi dans de nombreuses architectures de distribution basse tension utilisant des disjoncteurs compacts de forte intensité. Pour l’installateur ou le bureau d’études, cela facilite l’intégration dans des coffrets et tableaux devant protéger des départs importants sans changer de logique de gamme.

Format adapté à l’intégration dans les ensembles ComPacT NSX

Avec des dimensions de 139,7 mm de largeur, 94,6 mm de hauteur et 112,6 mm de profondeur, ce déclencheur s’inscrit dans un encombrement cohérent avec les appareillages compacts de cette famille. Son intégration est pensée pour les ensembles de protection où l’espace interne du tableau doit rester maîtrisé tout en conservant un niveau de réglage avancé. L’absence de contacts auxiliaires intégrés confirme sa vocation première : assurer la fonction de déclenchement et de protection, sans ajouter de fonctions annexes inutiles au produit lui-même.

Un choix pertinent pour la modernisation ou le maintien d’un disjoncteur NSX

Dans un projet de remplacement, de maintenance ou de remise à niveau d’un disjoncteur ComPacT NSX, ce déclencheur MicroLogic 2.3 3P 630 A constitue une solution adaptée lorsqu’il faut retrouver une protection électronique de distribution avec seuils réglables. Il convient particulièrement aux professionnels qui recherchent un déclencheur cohérent avec la gamme ComPacT NSX nouvelle génération, pour sécuriser un départ triphasé important tout en conservant une logique de protection lisible, technique et efficace.
