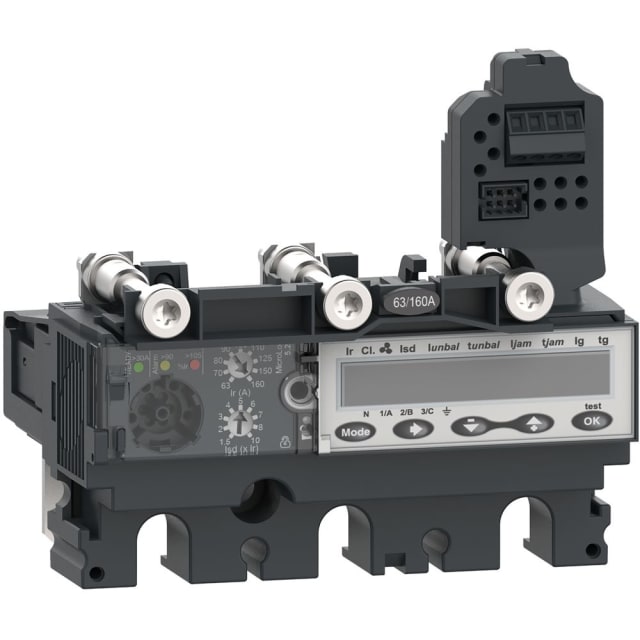

Déclencheur MicroLogic 5.2E 3P 160A ComPacT NSX C1635E160

Déclencheur électronique MicroLogic 5.2E 3P 160 A pour disjoncteurs ComPacT NSX160/250

Ce déclencheur MicroLogic 5.2E 3 pôles 160 A est conçu pour équiper les disjoncteurs ComPacT NSX de la gamme 160/250. Il s’intègre dans une architecture de protection et de distribution électrique exigeante, avec une logique de déclenchement électronique adaptée aux besoins de sélectivité, de réglage et de suivi énergétique. Sa configuration 3P en fait une solution pertinente pour les installations triphasées où la précision du déclenchement et la maîtrise des seuils de protection sont recherchées.

Protection surcharge réglable pour mieux adapter le disjoncteur à l’installation

La zone de réglage surcharge de 63 à 160 A permet d’ajuster la protection au plus près des caractéristiques du départ à protéger. Ce point est particulièrement utile lorsqu’il faut tenir compte du calibre réel de la ligne, de la section des conducteurs, des conditions d’exploitation ou des marges de fonctionnement de l’équipement raccordé. Le courant permanent de mesure lu est de 160 A, ce qui positionne clairement ce déclencheur pour des applications de distribution où la stabilité du réglage compte autant que la protection elle-même.

Gestion du court-circuit avec seuils de déclenchement ajustables

Ce modèle dispose d’un déclencheur de court-circuit retardé, avec un réglage du courant de déclenchement instantané en cas de court-circuit de 94,5 à 1600 A, ainsi qu’un réglage de l’intensité de déclenchement de court-circuit non retardé de 240 à 2400 A. Cette plage de paramétrage permet d’adapter la réponse du disjoncteur au niveau de contrainte du réseau et à la coordination recherchée avec les protections amont et aval. Pour l’installateur ou le mainteneur, cela apporte une meilleure souplesse de configuration dans les tableaux de distribution et les départs de puissance.

Version MicroLogic 5.2E avec fonction de mesure d’énergie

La version 5.2E associe les fonctions de protection électronique de base à une fonction de mesure d’énergie. Ce positionnement est intéressant dans les installations où l’on souhaite non seulement protéger le départ, mais aussi suivre plus finement les grandeurs utiles à l’exploitation. Dans un tableau électrique tertiaire ou industriel, cette approche facilite une lecture plus exploitable du comportement du départ sans changer de plateforme de disjoncteur.

Alimentation externe en courant continu pour les environnements techniques équipés

Ce déclencheur fonctionne avec alimentation externe en courant continu 24 V DC. Cette caractéristique doit être prise en compte dès la conception ou lors d’un remplacement, car elle conditionne l’intégration correcte dans l’armoire ou le coffret. Il convient aux environnements techniques où une alimentation auxiliaire est déjà prévue et où la continuité des fonctions électroniques fait partie du cahier des charges. Les tensions d’alimentation indiquées jusqu’à 690 V en courant alternatif pour le circuit de service confirment son usage sur des ensembles de distribution de niveau soutenu.

Format compact pour intégration cohérente dans les ensembles ComPacT NSX

Avec des dimensions de 104,7 mm de largeur, 96,9 mm de hauteur et 90,3 mm de profondeur, ce déclencheur conserve un encombrement adapté à l’intégration dans les disjoncteurs compatibles de la série ComPacT NSX nouvelle génération. Ce format facilite les opérations de remplacement ou de maintenance sur des appareillages existants, tout en limitant les incertitudes au moment de sélectionner la bonne unité de déclenchement pour un châssis déjà en place.

Un choix pertinent pour la distribution électrique triphasée sans protection différentielle

Ce déclencheur ne comporte pas de fonction de protection de fuite à terre. Il est donc destiné aux configurations où cette fonction n’est pas requise sur l’appareil concerné ou bien assurée par un autre niveau de protection dans l’installation. Pour un départ triphasé de distribution, cela permet de cibler précisément la fonction attendue : protection électronique contre surcharge et court-circuit, avec réglages exploitables et fonction de mesure d’énergie, dans l’écosystème ComPacT NSX.
