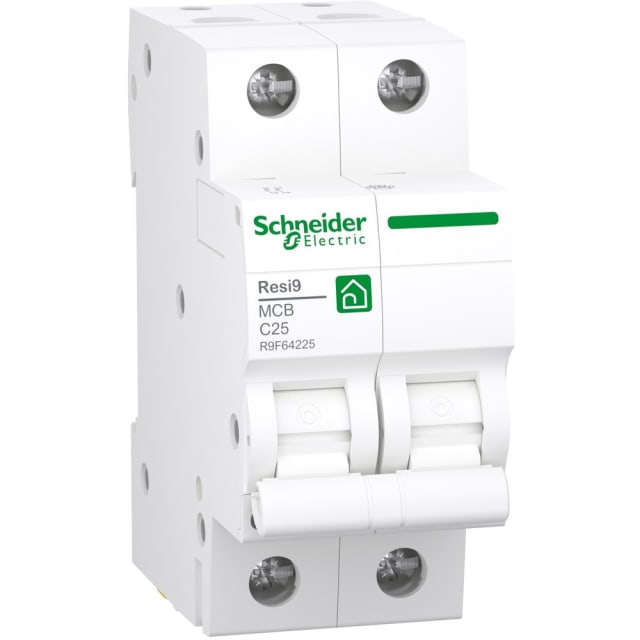

Disjoncteur modulaire 2P 25A courbe C 3kA R9F64225

Disjoncteur modulaire 2P 25A pour la protection des circuits en tableau

Ce disjoncteur modulaire 2P 25A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans un tableau électrique. Son format bipolaire avec 2 pôles protégés permet une coupure sur les deux conducteurs du circuit, ce qui en fait une solution adaptée aux installations modulaires nécessitant une protection claire, compacte et simple à intégrer sur rail DIN.

Courbe C et calibre 25 A : un choix adapté aux usages courants

Avec son courant nominal de 25 A et sa courbe de déclenchement C, ce disjoncteur convient aux circuits présentant des appels de courant modérés au démarrage. Il est particulièrement pertinent lorsque l’on recherche une protection modulaire capable d’accepter les pointes de démarrage usuelles tout en maintenant une bonne sélectivité d’usage dans le tableau. Son fonctionnement thermomagnétique permet de traiter à la fois les surcharges prolongées et les courts-circuits francs.

Pouvoir de coupure 3 kA pour la protection des lignes terminales

Le pouvoir de coupure assigné Icn de 3 kA en 230 V et 400 V selon EN 60898 en fait un disjoncteur destiné à la protection des lignes terminales dans les environnements résidentiels et assimilés. Il intervient rapidement en cas de défaut afin de limiter les effets d’un court-circuit sur le circuit protégé. Sa classe de limitation énergétique 3 constitue un point important pour mieux contenir l’énergie laissée passer lors du défaut.

Format 2 modules pratique pour l’intégration dans les coffrets

Sa largeur de 2 modules facilite son intégration dans les coffrets et tableaux de distribution modulaires lorsque l’espace disponible doit être optimisé. Ce format permet d’organiser proprement les protections au sein de la rangée, tout en conservant une lecture simple de l’appareillage. Le montage sur rail DIN s’intègre naturellement dans les ensembles modulaires destinés à la distribution et à la protection électrique.

Caractéristiques électriques utiles pour une installation bien dimensionnée

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 230 V. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des repères importants pour le choix de la protection dans un ensemble modulaire cohérent. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour des applications de distribution intérieure.

Raccordement et compatibilité avec les conducteurs du tableau

Ce disjoncteur accepte des sections de conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Ces capacités de raccordement offrent une bonne souplesse au moment du câblage dans le tableau, que ce soit pour une création de ligne, une remise à niveau d’une protection existante ou une intervention sur une distribution modulaire. L’absence de neutre dédié à raccorder évite toute confusion sur la configuration du produit : il s’agit bien d’un 2 pôles protégés.

Conçu pour l’environnement du tableau électrique résidentiel

Issu de la gamme Resi9 Protection, ce disjoncteur modulaire 2P 25A a été pensé pour les tableaux résidentiels et les distributions de bâtiment. Son indice de protection IP20, sa température de fonctionnement de -25 à 60 °C et sa puissance dissipée de 2,7 W fournissent des informations concrètes pour une intégration maîtrisée dans un coffret adapté. C’est un choix pertinent pour équiper ou compléter un tableau avec un appareillage modulaire cohérent, lisible et techniquement bien identifié.
