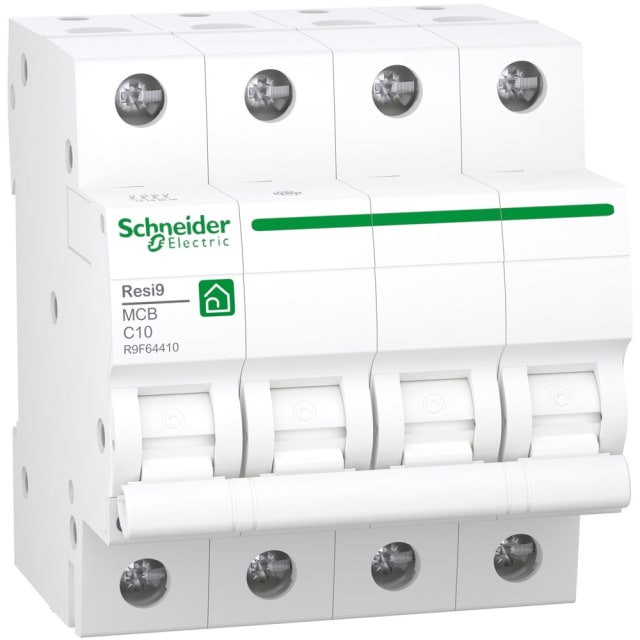

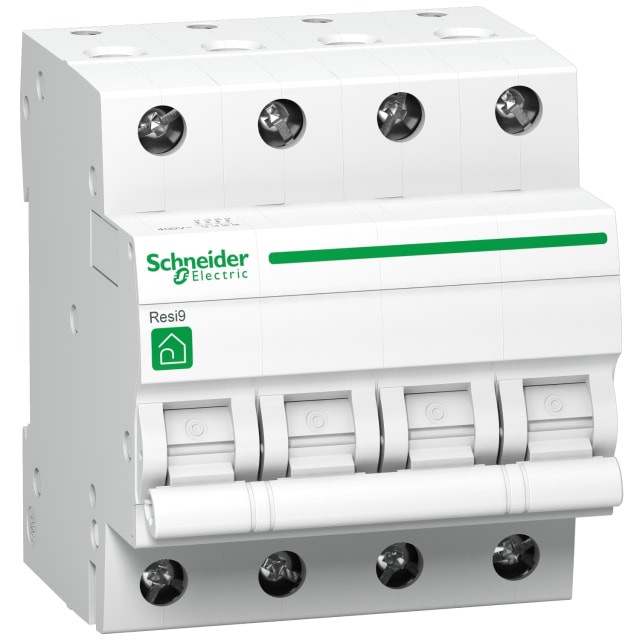

Disjoncteur modulaire 4P 10A courbe C 3kA R9F64410

Disjoncteur modulaire 4P 10A courbe C pour la protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 10A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations électriques basse tension. Sa configuration quadripolaire avec 4 pôles protégés convient aux départs triphasés avec neutre, lorsque la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Avec son calibre 10 A, il s’adapte aux circuits nécessitant une protection précise et cohérente dans un tableau de distribution résidentiel ou petit tertiaire.

Courbe C et pouvoir de coupure 3 kA pour les usages courants en tableau

La courbe de déclenchement C permet de gérer les appels de courant modérés au démarrage, ce qui en fait un choix adapté à de nombreux circuits d’alimentation classiques. Son pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V lui permet d’intervenir efficacement en cas de défaut. Cette combinaison 10 A, courbe C et 3 kA répond bien aux besoins de protection modulaire sur des réseaux AC 50 à 60 Hz en tension de service 400 V.

Format 4 modules pour intégration simple sur rail DIN

Grâce à sa largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre proprement dans un tableau électrique modulaire sans consommation d’espace excessive. Il est prévu pour une pose sur rail DIN, ce qui facilite son implantation dans les coffrets de protection et de distribution. Ce format compact est particulièrement intéressant pour conserver une implantation lisible et organisée, notamment lorsque plusieurs départs doivent être protégés dans un encombrement maîtrisé.

Raccordement pratique des conducteurs rigides et souples

Ce modèle accepte le raccordement de conducteurs monofilaires de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm². Cette plage de connexion permet de l’intégrer facilement dans de nombreuses configurations de câblage, aussi bien en création qu’en maintenance de tableau. L’appareil ne prévoit pas de neutre à connexion dédiée séparée, ce qui correspond ici à une architecture 4 pôles protégés homogène, pensée pour une coupure complète des quatre voies.

Caractéristiques électriques adaptées à une protection modulaire basse tension

Ce disjoncteur dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3 et un degré de pollution 2. Ces caractéristiques en font une solution adaptée à l’environnement habituel des tableaux électriques modulaires. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets du défaut en cas de court-circuit, un point utile pour la protection des circuits en aval.

Conçu pour fonctionner dans les conditions courantes d’installation

Avec une plage de fonctionnement de -25 à 60 °C, ce disjoncteur peut être utilisé dans des environnements techniques variés, sous réserve d’une installation conforme dans un coffret adapté. Son indice de protection IP20 correspond à un appareil destiné à être monté dans une enveloppe de tableau. Sa profondeur totale de 44 mm facilite son intégration dans de nombreux coffrets modulaires, tout en conservant une implantation nette et accessible pour le câblage.

Une solution cohérente pour les tableaux de la gamme Resi9 Protection

Issu de la série Resi9 Protection, ce disjoncteur modulaire 4P 10A courbe C s’inscrit dans une logique de composition de tableau claire et homogène. Il convient parfaitement lorsque l’objectif est de protéger un départ quadripolaire avec un appareil compact, lisible et adapté aux usages courants de distribution. Pour l’installateur comme pour le gestionnaire de site, c’est un choix pertinent dès lors qu’il faut associer protection 4 pôles, calibre 10 A et intégration modulaire dans un tableau électrique.
