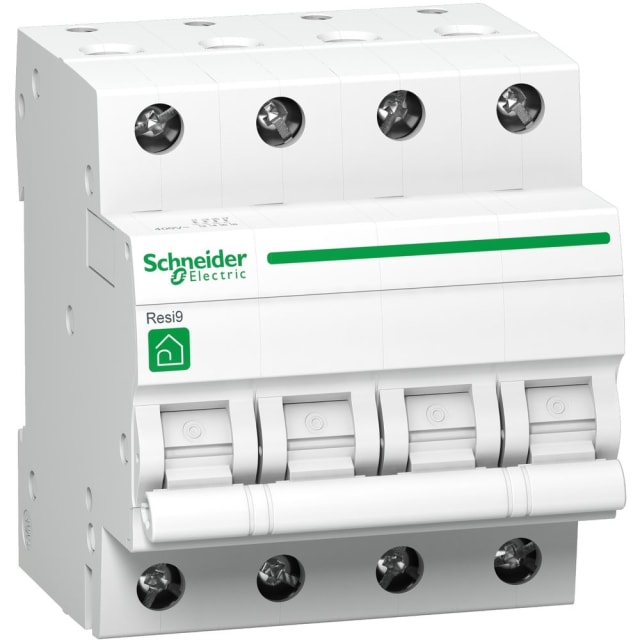

Disjoncteur miniature tétrapolaire 40A 3kA R9F64440

Disjoncteur miniature tétrapolaire 40A pour la protection des circuits triphasés + neutre

Ce disjoncteur miniature tétrapolaire 40A de la gamme Resi9 Protection est conçu pour protéger efficacement les circuits en 400 V AC contre les surcharges et les courts-circuits. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure simultanée des quatre conducteurs. Sa courbe C le rend particulièrement adaptée aux circuits présentant des appels de courant modérés au démarrage, comme certains équipements techniques, départs de tableaux ou usages tertiaires et résidentiels avancés.

Pouvoir de coupure 3 kA et déclenchement courbe C

Ce modèle offre un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il assure ainsi la protection du circuit en cas de défaut tout en conservant un calibrage de 40 A pour les lignes qui demandent une intensité soutenue. La courbe de déclenchement C apporte un bon équilibre entre protection des conducteurs et tolérance aux pointes de courant temporaires, ce qui en fait un choix pertinent pour de nombreux départs modulaires en tableau.

Format modulaire 4P pratique pour tableau électrique

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans un tableau modulaire sur rail DIN. Son format compact simplifie l’organisation des protections, notamment lorsqu’il faut distribuer plusieurs départs sur une armoire ou un coffret en conservant une implantation propre. Son indice de protection IP20 convient à une intégration à l’intérieur d’une enveloppe adaptée, dans un environnement de distribution électrique maîtrisé.

Raccordement souple ou rigide pour une mise en œuvre plus simple

Ce disjoncteur accepte des conducteurs monofilaire de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte une bonne souplesse au moment du câblage, que ce soit pour un départ de puissance, une alimentation de sous-ensemble ou une répartition en tableau. L’absence de neutre dédié à la connexion confirme ici une conception pensée pour une protection uniforme sur les 4 pôles.

Conçu pour les contraintes électriques courantes des installations modulaires

Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV en font un appareillage adapté aux contraintes électriques classiques des installations basse tension. Il fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut, un point important pour préserver l’installation en aval.

Utilisation fiable en environnement technique intérieur

Ce disjoncteur peut être utilisé dans une plage de température ambiante de fonctionnement allant de -25 à 60 °C, ce qui lui permet de répondre à de nombreux contextes d’installation intérieure. Son degré de pollution 2 et sa catégorie de surtension 3 correspondent à une utilisation en tableau ou coffret dans des environnements électriques conventionnels. Sa puissance dissipée de 3,6 W est également à prendre en compte pour le dimensionnement thermique global de l’enveloppe.

Un choix pertinent pour la distribution et la protection en gamme Resi9

Ce disjoncteur miniature tétrapolaire 40A 3kA s’adresse aux installateurs et aux acheteurs recherchant une protection modulaire claire, adaptée aux circuits triphasés + neutre avec coupure sur 4 pôles. Son positionnement dans la gamme Resi9 Protection facilite la cohérence d’ensemble dans un tableau électrique équipé d’appareillages modulaires de distribution et de protection. C’est une solution particulièrement indiquée lorsque l’on veut associer format compact, protection 4P et calibre 40 A dans un même appareil.
