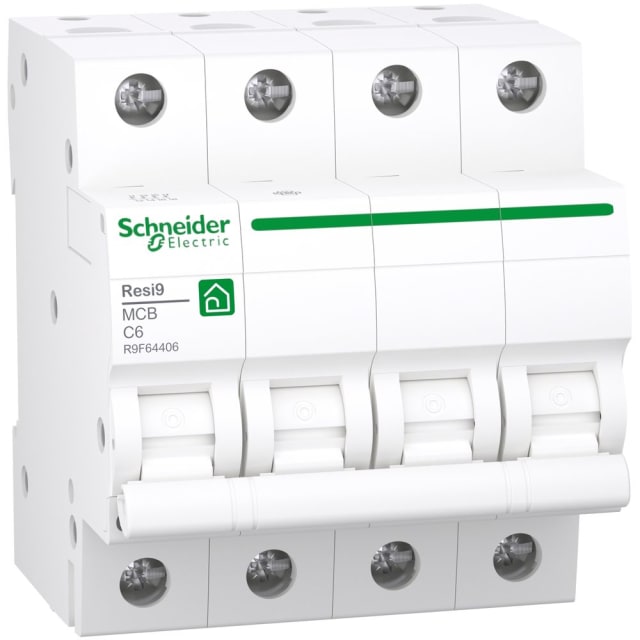

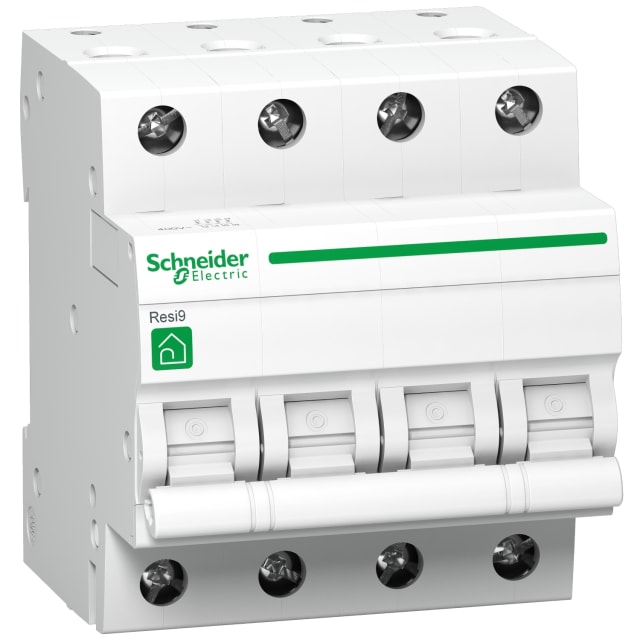

Disjoncteur modulaire 4 pôles 6A courbe C 3kA R9F64406

Disjoncteur modulaire 4 pôles 6A courbe C pour protection de départs tétrapolaires

Ce disjoncteur modulaire 4 pôles 6A courbe C de la gamme Resi9 Protection est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des départs tétrapolaires. Avec ses 4 pôles protégés, il convient aux installations nécessitant une coupure simultanée des quatre conducteurs, avec une intensité nominale de 6 A adaptée aux circuits de faible puissance demandant une protection calibrée et stable.

Pouvoir de coupure 3 kA et déclenchement courbe C pour les usages modulaires courants

Son pouvoir de coupure assigné de 3 kA selon EN 60898 permet de répondre aux besoins des tableaux de distribution modulaires prévus pour ce niveau de protection. La courbe C offre un comportement adapté aux circuits présentant un courant d’appel modéré, ce qui en fait un choix pertinent pour de nombreux usages en distribution électrique. Ce modèle assure ainsi à la fois la protection thermique contre les surcharges et la protection magnétique contre les défauts de court-circuit.

Format 4 modules pour intégration propre sur rail DIN dans le tableau

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre facilement dans un coffret modulaire. Son montage sur rail DIN simplifie l’organisation du tableau et facilite le repérage des protections. Ce format compact est particulièrement intéressant lorsque l’on cherche à conserver une implantation nette et rationnelle, tout en protégeant un départ 400 V avec un appareil dédié et bien dimensionné.

Caractéristiques électriques adaptées aux réseaux AC jusqu’à 400 V

Ce modèle fonctionne en courant alternatif sur une plage de fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à son adaptation aux environnements de distribution modulaires courants. La classe de limitation énergétique 3 constitue également un point important pour limiter les effets du défaut sur l’installation en aval.

Raccordement pratique pour différentes sections de conducteurs

Le disjoncteur accepte le raccordement de conducteurs monofilaire de 1 à 25 mm² et de conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors de l’intégration dans le tableau, que ce soit sur une installation neuve, une extension ou un remplacement ciblé. L’appareil ne prévoit pas de conducteur neutre dédié à la connexion, puisque les 4 pôles sont ici protégés de façon homogène.

Conçu pour l’environnement du tableau électrique résidentiel et petit tertiaire

Sa protection IP20 correspond à un usage en enveloppe ou en coffret, dans un tableau correctement équipé. Le produit est prévu pour fonctionner dans une plage de température ambiante de -25 à 60 °C, avec un degré de pollution 2 et une catégorie de surtension 3. Ces données en font un disjoncteur modulaire cohérent pour les applications de distribution intérieure où la compacité, la lisibilité de l’appareillage et la protection des circuits sont essentielles.

Un choix pertinent pour compléter un tableau en gamme Resi9 Protection

Ce disjoncteur 4P 6A s’adresse aux professionnels et aux acheteurs avertis qui recherchent un appareil modulaire tétrapolaire clair à identifier, simple à intégrer et adapté à une protection de circuit en 6 A. Son positionnement dans la gamme Resi9 Protection facilite l’homogénéité du tableau lorsqu’il est important d’assembler des appareillages de distribution compatibles en encombrement, en présentation et en logique d’installation.
