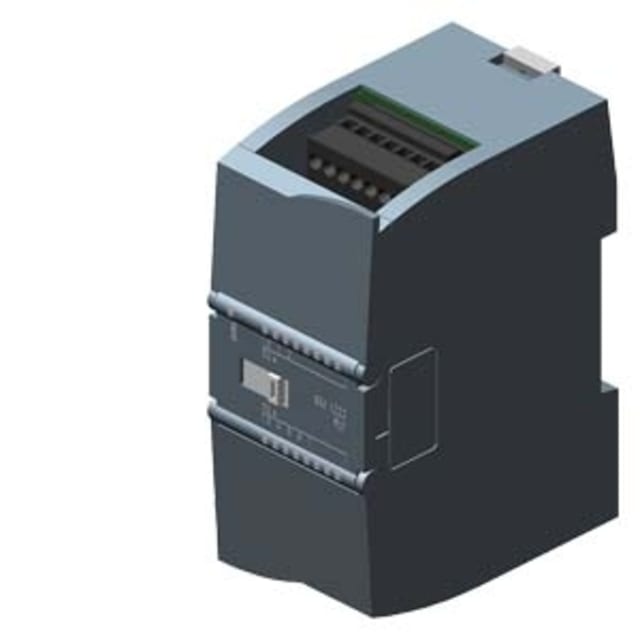

Module sorties relais S7-1200 SM 1222 8 DO 6ES72221HF320XB0

Module de sorties relais 8 voies pour extension d’automate S7-1200

Ce module sorties relais S7-1200 SM 1222 ajoute 8 sorties numériques à un automate de la gamme SIMATIC S7-1200. Il constitue une solution adaptée lorsqu’une installation nécessite de piloter plusieurs actionneurs tout en conservant une architecture compacte et claire dans l’armoire. Son format d’extension permet d’augmenter les capacités de commande sans changer d’automate, ce qui facilite l’évolution d’une machine, d’un process ou d’un coffret d’automatisation existant.

Sorties relais 2 A pour commander des charges AC ou DC

Grâce à sa technologie de sortie par relais, ce module convient au pilotage de charges alimentées aussi bien en courant alternatif qu’en courant continu. Chaque sortie accepte une tension de sortie de 5 à 250 V en AC/DC, avec un courant de sortie de 2 A. Ce type de module est particulièrement utile pour la commande de contacteurs, voyants, électrovannes, alarmes ou autres organes de signalisation et de commutation lorsque la souplesse d’utilisation entre différentes tensions de charge est recherchée.

Alimentation 24 V DC compatible avec les architectures industrielles courantes

Le SM 1222 fonctionne avec une alimentation continue comprise entre 20,4 et 28,8 V DC, correspondant aux standards habituels des installations d’automatisation industrielle. Cette plage d’alimentation permet une intégration cohérente dans les coffrets de commande déjà conçus autour du 24 V continu. Pour l’intégrateur comme pour le mainteneur, cela simplifie le choix de l’environnement électrique et limite les adaptations inutiles lors du remplacement ou de l’extension du matériel.

Raccordement à vis pour un câblage direct et structuré

Le raccordement électrique à vis convient aux environnements où la tenue du câblage, la lisibilité des connexions et la maintenance sont des critères importants. Cette exécution facilite l’organisation des départs vers les équipements de terrain et s’intègre naturellement dans les armoires industrielles où le repérage et le serrage contrôlé font partie des bonnes pratiques. Pour les applications de commande classiques, ce choix apporte une mise en oeuvre simple et directe au moment du câblage.

Commutation précise pour automatismes et séquences de commande

Avec un temps de retard au changement de signal de 10 ms, ce module répond aux besoins de nombreuses fonctions de commutation en automatisme industriel. Il est bien adapté aux séquences de pilotage, aux ordres de marche/arrêt, aux reports d’état et aux commandes d’organes périphériques ne nécessitant pas de sortie rapide de type transistor. Le relais reste un choix pertinent dès lors que l’objectif principal est la polyvalence de charge plutôt que la très haute fréquence de commutation.

Format compact pour intégration en coffret

Avec des dimensions de 45 mm de largeur, 100 mm de hauteur et 75 mm de profondeur, ce module d’extension trouve facilement sa place dans un tableau ou une armoire d’automatisme. Son encombrement mesuré permet d’ajouter des voies de sortie sans pénaliser fortement l’espace disponible sur le rail ou dans le coffret. C’est un point important pour les installations où chaque module doit s’intégrer dans une implantation déjà contrainte.

Choix pertinent pour extension de commande industrielle

Ce module de sorties numériques relais 8 voies s’adresse aux professionnels qui recherchent une extension claire et adaptée aux besoins de commande courants sur automate S7-1200. Il permet de piloter plusieurs charges avec une même carte, tout en bénéficiant de la souplesse propre aux sorties relais pour les circuits AC ou DC. Pour une création d’armoire, une modernisation de machine ou une remise à niveau d’installation, il représente un composant cohérent pour élargir les possibilités de pilotage sans complexifier l’architecture.
