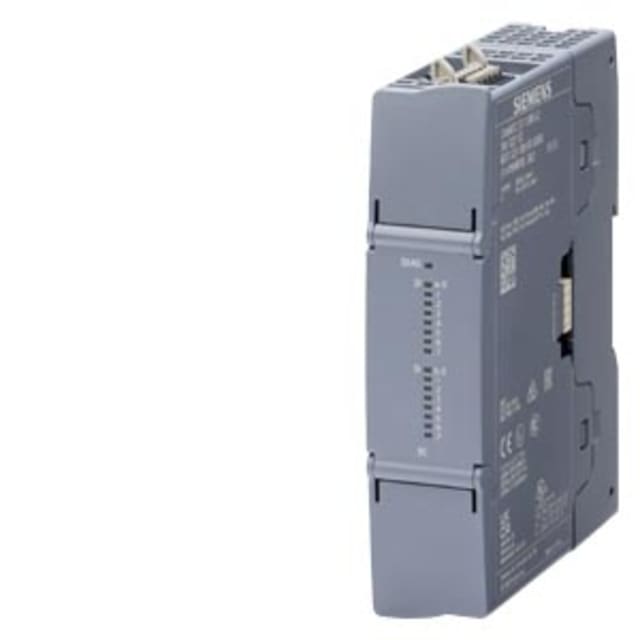

Module E/S TOR SIMATIC S7-1200 SM 1223 6ES72235BH500XB0

Module d’E/S numériques conçu pour l’extension des automatismes S7-1200 G2

Le module E/S TOR SIMATIC S7-1200 SM 1223 est une extension numérique destinée aux installations d’automatisation industrielle qui nécessitent davantage de points d’entrées et de sorties sans complexifier l’architecture. Intégré à l’écosystème SIMATIC S7-1200 G2, il permet d’ajouter 8 entrées numériques et 8 sorties numériques sur une base 24 V DC, pour piloter et remonter les états de nombreux équipements de terrain dans une logique d’automatisme compacte et structurée.

Configuration 8 entrées / 8 sorties pour les applications de commande courantes

Avec ses 8 entrées numériques et ses 8 sorties numériques, ce module répond efficacement aux besoins fréquents en automatisation de machines, convoyage, gestion d’actionneurs, signalisation ou interfaces capteurs. Les entrées 24 V DC de type Sink/Source apportent une grande souplesse de raccordement selon l’architecture retenue. Côté sorties, les 8 canaux transistor sourcing en 24 V DC avec un courant de sortie de 0,5 A permettent la commande directe de nombreux organes compatibles, avec une réponse adaptée aux environnements où la commutation électronique est recherchée.

Compatibilité native avec la plateforme SIMATIC S7-1200 G2

Ce module a été conçu pour fonctionner avec la gamme SIMATIC S7-1200 G2. Il s’intègre dans une configuration d’automate modulaire afin d’étendre les capacités d’E/S lorsque les points intégrés au CPU ne suffisent plus. Cette compatibilité facilite la cohérence de l’installation, le dimensionnement des extensions et l’évolution progressive d’une machine ou d’un process sans changer d’environnement matériel.

Entrées 24 V DC Sink/Source pour un raccordement terrain plus flexible

Les 8 entrées numériques en 24 V DC acceptent un mode Sink/Source, un atout concret pour interfacer différents types de capteurs et schémas de câblage industriels. Cette polyvalence simplifie l’intégration dans des armoires existantes ou dans des projets neufs où les conventions de câblage peuvent varier. Pour l’intégrateur comme pour le mainteneur, cela permet de conserver une logique de connexion claire tout en limitant les adaptations inutiles autour du module.

Sorties transistor sourcing 24 V DC 0,5 A pour la commande d’équipements

Les 8 sorties numériques sont de type transistor sourcing en 24 V DC, avec un courant nominal de 0,5 A par sortie. Cette configuration convient particulièrement au pilotage de charges de commande telles que relais d’interface, voyants, électrovannes compatibles ou autres actionneurs basse puissance utilisés dans les automatismes. Le choix d’une sortie transistor est pertinent lorsque l’on recherche une commutation électronique adaptée aux séquences rapides et à l’exploitation d’équipements de terrain en courant continu.

Format adapté aux armoires d’automatisme compactes et évolutives

Dans un système S7-1200 G2, ce type de module d’extension permet d’augmenter la densité fonctionnelle tout en conservant une implantation rationnelle dans l’armoire. Il constitue une solution pertinente lorsque l’objectif est d’ajouter des points TOR sans multiplier les équipements annexes. Pour les bureaux d’études, tableautiers et automaticiens, cela aide à concevoir des ensembles plus lisibles, mieux organisés et plus simples à faire évoluer au fil des besoins machine.

Une solution pertinente pour machines, équipements techniques et automatismes industriels

Ce module d’entrées / sorties numériques trouve sa place dans de nombreuses applications : automatisation de process, commande d’équipements auxiliaires, gestion de capteurs fin de course, retours d’état, pilotage de signalisation ou d’actionneurs en 24 V DC. Sa combinaison 8 DI / 8 DO en fait un choix équilibré pour les projets qui demandent à la fois acquisition d’informations terrain et commande de sorties, avec une intégration cohérente dans l’univers SIMATIC S7-1200 G2.

Lecture technique claire pour le choix du bon module

Pour un achat sans ambiguïté, il faut retenir les éléments fonctionnels essentiels : module d’entrées/sorties numériques, 8 entrées 24 V DC, 8 sorties 24 V DC, entrées Sink/Source, sorties transistor sourcing, courant de sortie de 0,5 A et compatibilité SIMATIC S7-1200 G2. Cette définition précise permet de sélectionner un module adapté aux besoins réels de l’installation, en évitant toute confusion avec d’autres versions d’extension numériques de la même famille.
