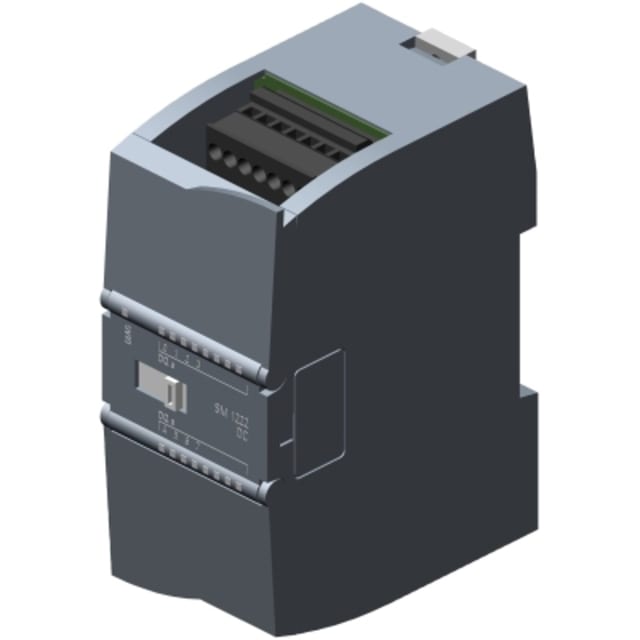

Module sorties TOR S7-1200 SM 1222 24 V CC 6ES72221BF320XB0

Module de sorties numériques 24 V CC pour extension S7-1200

Le module sorties TOR S7-1200 SM 1222 est conçu pour étendre les capacités d’un automate Siemens SIMATIC S7-1200 avec 8 sorties numériques en 24 V CC. Cette version à sorties transistor convient aux applications d’automatisation industrielle où il faut piloter rapidement et proprement des actionneurs, voyants, interfaces, relais intermédiaires ou entrées d’équipements compatibles courant continu. Son format d’extension permet d’ajouter des sorties sans changer l’architecture générale de l’installation.

8 sorties transistor pour la commande d’équipements en courant continu

Ce module dispose de 8 sorties numériques transistor avec un courant de sortie de 0,5 A. Il est donc adapté aux usages de commande TOR en environnement machine et process, lorsque l’on recherche une commutation électronique en 24 V CC pour des charges compatibles. La technologie transistor se prête particulièrement bien aux commandes répétitives et aux signaux de sortie destinés à des équipements de terrain alimentés en courant continu.

Intégration cohérente dans un système d’automatisation SIMATIC S7-1200

Prévu pour la série S7-1200, ce module s’intègre dans une logique d’extension E/S claire et lisible pour la conception d’armoires électriques, de coffrets de commande ou de machines spéciales. Il permet d’augmenter le nombre de sorties disponibles sur un automate existant afin de gérer davantage de points de commande sans complexifier inutilement le câblage. C’est une solution pertinente pour les projets de pilotage d’organes tout ou rien, de séquences automatisées et de distribution de signaux de commande en 24 V CC.

Alimentation continue 20,4 à 28,8 V et sortie 0 à 28,8 V

Le module fonctionne avec une tension d’alimentation sous courant continu comprise entre 20,4 et 28,8 V. Cette plage correspond aux architectures industrielles 24 V CC courantes et facilite son intégration dans des ensembles déjà normalisés autour de cette tension. Les sorties numériques délivrent une tension de sortie en courant continu jusqu’à 28,8 V selon l’alimentation du système, ce qui répond aux besoins classiques de commande d’actionneurs et d’interfaces électriques en automatisation.

Raccordement à vis pour un câblage direct en armoire

L’exécution du raccordement électrique par bornes à vis apporte une connexion adaptée aux pratiques de câblage en environnement industriel. Ce type de raccordement facilite l’implantation dans une armoire ou un coffret, notamment pour les départs de sorties vers les équipements de terrain. Pour l’intégrateur comme pour le mainteneur, cela permet une lecture simple des liaisons et une mise en œuvre cohérente avec de nombreuses installations de contrôle-commande.

Format compact pour coffrets et armoires d’automatisme

Avec une largeur de 45 mm, une hauteur de 100 mm et une profondeur de 75 mm, ce module d’extension conserve un encombrement maîtrisé. Ce gabarit compact aide à optimiser l’espace disponible sur rail dans les armoires d’automatisme, en particulier lorsque plusieurs modules doivent être ajoutés autour d’un automate compact. Il constitue un choix pratique pour les intégrations où la densité d’équipement compte autant que la clarté d’implantation.

À choisir pour les besoins de sorties TOR standard hors fonction de sécurité

Ce module est destiné aux fonctions de sorties numériques standard et n’est pas adapté aux fonctions de sécurité. Il convient donc aux applications de commande classiques ne relevant pas d’une chaîne de sécurité machine. Pour un acheteur ou un bureau d’études, ce positionnement est important : il permet de sélectionner un module parfaitement aligné avec les besoins de pilotage TOR usuels, tout en distinguant clairement les fonctions d’automatisme standard des fonctions dédiées à la sécurité.
