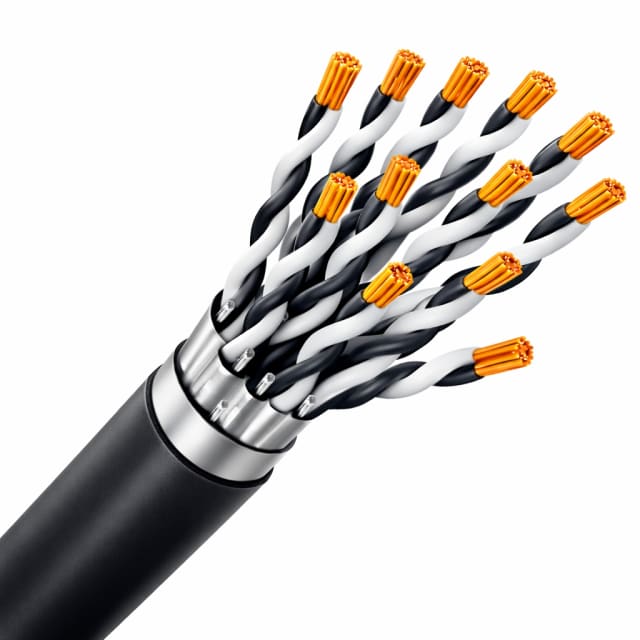

Câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 12x2x1,3

Câble blindé de commande pour transmissions analogiques et numériques

Le câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 12x2x1,3 est conçu pour les liaisons de commande, de mesure et de transmission de signaux en environnement technique. Sa construction en 12 paires torsadées permet de regrouper plusieurs circuits dans un seul câble, tout en conservant une organisation claire des liaisons. Cette configuration le rend particulièrement adapté aux installations où la stabilité des signaux, la séparation des paires et la maîtrise des perturbations électromagnétiques sont essentielles.

Construction par paires avec blindage individuel et blindage global

Sa structure PiMF repose sur un blindage par paire complété par un blindage global par feuille. Ce double niveau de protection contribue à limiter les influences parasites entre paires et vis-à-vis de l’environnement extérieur. Pour les applications de commande, d’instrumentation ou de sécurité, cette architecture favorise une transmission plus propre des informations, en particulier lorsque plusieurs signaux cohabitent dans le même câble ou à proximité d’autres équipements électriques.

Conducteurs cuivre câblés et isolation PE pour une lecture de signal précise

Le câble intègre 24 conducteurs en cuivre nu, organisés en 12 paires, avec une âme de classe 2 câblée. Cette conception offre un bon compromis entre tenue mécanique et facilité de mise en œuvre sur chantier. L’isolation principale en polyéthylène (PE) participe à la performance électrique du câble et convient aux usages où la régularité du signal et la bonne séparation des conducteurs sont recherchées. L’identification par couleur et chiffres facilite également le repérage lors du câblage, du raccordement et des opérations de maintenance.

Gaine extérieure noire PVC pour pose technique en environnement exigeant

La gaine extérieure en PVC noir protège efficacement l’ensemble du câble et convient aux installations techniques demandant une enveloppe souple à manipuler, robuste à l’usage et adaptée à un cheminement structuré. Sa géométrie ronde simplifie le passage dans les cheminements dédiés, tandis que le fil de continuité intégré facilite la mise à la terre fonctionnelle du blindage. Ce type de construction est apprécié dans les armoires, les réseaux de commande et les liaisons multiconducteurs où la compacité du faisceau reste un critère important.

Dimensions adaptées aux installations de commande de moyenne à forte densité

Avec un diamètre extérieur d’environ 22,37 mm et un poids indicatif de 598 kg/km, ce câble 12x2x1,3 répond aux besoins des installations où le nombre de paires disponibles doit rester élevé sans multiplier les cheminements. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver la bonne tenue du câble lors de la pose. Ces caractéristiques en font une solution pertinente pour les réseaux techniques nécessitant un câblage ordonné, durable et compatible avec des parcours fixes.

Comportement au feu classé Cca s3 d2 a3

Ce câble blindé RE-2Y(St)Y-PiMF dispose d’un classement de réaction au feu Cca avec indices s3, d2 et a3. Cette donnée permet de mieux sélectionner le produit selon les contraintes du chantier et le niveau d’exigence attendu sur le comportement du câble en cas d’exposition au feu. Pour un acheteur professionnel, cette information est utile dès la préparation de l’approvisionnement, afin de cibler rapidement une référence compatible avec un cahier des charges orienté câbles de commande et de sécurité.

Plage thermique et tension nominale adaptées aux réseaux fixes

Prévu pour une tension nominale de 300 V, ce câble est destiné aux applications de signal, de commande et de transmission basse tension en pose fixe. Sa plage de température de service statique de -30 à +90 °C permet son intégration dans des environnements techniques soumis à des variations thermiques marquées. Cette amplitude d’utilisation apporte de la souplesse dans le choix des zones d’installation, qu’il s’agisse d’équipements industriels, de locaux techniques ou de réseaux de liaison dédiés aux automatismes et aux fonctions de contrôle.
