Câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 8x2x1,3

Câble blindé RE-2Y(St)Y-PiMF 8x2x1,3 pour transmission de signaux et liaisons de commande

Ce câble blindé RE-2Y(St)Y-PiMF PE/PVC noir 8x2x1,3 est conçu pour les circuits de commande, de mesure et de transmission de signaux basse fréquence lorsque la stabilité des échanges et la maîtrise des perturbations électromagnétiques sont recherchées. Sa construction en 8 paires torsadées, soit 16 conducteurs au total, permet de regrouper plusieurs liaisons dans une seule gaine tout en conservant une organisation claire du câblage. Son format rond et sa gaine extérieure noire en PVC facilitent son intégration dans les installations techniques, en cheminement structuré comme en armoire.

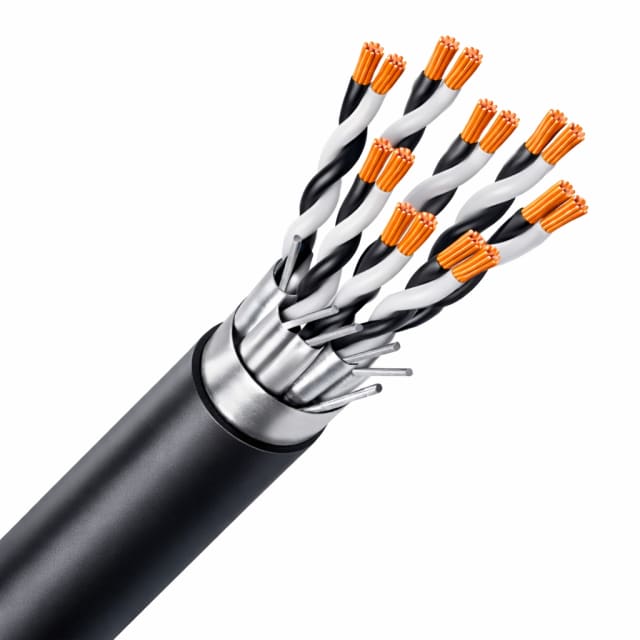

Blindage par paire et blindage global pour limiter les interférences

La structure PiMF avec blindage par paire, complétée par un blindage global par feuille, apporte une séparation efficace des signaux à l’intérieur même du câble. Cette architecture est particulièrement adaptée aux environnements où cohabitent automatismes, instrumentation, équipements de régulation et autres circuits sensibles. Le fil de continuité intégré simplifie la reprise de blindage et la mise en œuvre lors du raccordement, tout en contribuant à une installation propre et cohérente sur les applications de commande et de sécurité.

Conducteurs cuivre câblés et isolation PE pour une transmission adaptée aux signaux

Le câble repose sur des conducteurs en cuivre nu avec âme de classe 2 câblée et section nominale de 1,3 mm². Cette configuration convient aux installations fixes recherchant un bon compromis entre tenue mécanique, continuité électrique et facilité de raccordement. L’isolation principale en polyéthylène (PE) est couramment utilisée sur ce type de câble pour accompagner la transmission des signaux avec une structure adaptée aux paires torsadées. L’identification des conducteurs par couleurs et chiffres permet de repérer plus rapidement les circuits au montage comme en maintenance.

Configuration 8 paires torsadées pour automatismes, interfaces et instrumentation

Avec ses 8 paires constituées en faisceau et couches, ce câble répond aux besoins des installations qui doivent transporter simultanément plusieurs informations de commande, de retour d’état ou de mesure. Il trouve naturellement sa place dans les interfaces machines, les ensembles de régulation, les réseaux de signalisation technique et les applications d’instrumentation nécessitant une bonne séparation entre voies. La présence de paires torsadées aide à mieux organiser les liaisons et à réduire les influences croisées entre circuits voisins.

Gaine extérieure noire en PVC pour pose fixe en environnement technique

Sa gaine extérieure en PVC noir protège l’ensemble du câblage dans les usages de pose fixe. Le diamètre extérieur approximatif de 18,46 mm apporte une section globale cohérente avec une construction multiconducteurs blindée de 8 paires. Le rayon de courbure minimal de 10 fois le diamètre doit être respecté pour préserver la structure interne du câble lors du tirage et de la mise en forme. Ce point est important pour conserver une pose régulière, notamment dans les passages techniques, coffrets et armoires où les changements de direction sont fréquents.

Comportement au feu classé Cca s3 d2 a3

Ce modèle dispose d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Pour le professionnel, cela signifie que le produit s’inscrit dans une logique de sélection technique où le comportement du câble face au feu doit être identifié dès la phase de choix. Cette donnée est particulièrement utile pour harmoniser le matériel avec les exigences de chantier, les prescriptions du lot électrique et la cohérence globale des composants utilisés sur une installation de commande ou de sécurité.

Plage thermique, tension nominale et repères de dimensionnement
