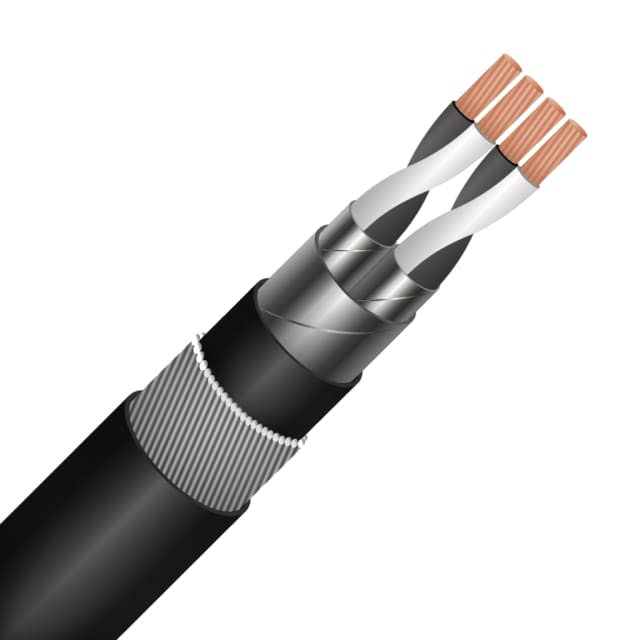

Câble blindé armé PE/PVC noir Cca 24x2x1,3 RE4F24P1,3N-CCA

Câble blindé armé PE/PVC noir Cca pour liaisons de commande à forte densité

Ce câble blindé armé PE/PVC noir Cca 24x2x1,3 est conçu pour les installations de commande, de signalisation et de sécurité qui exigent un grand nombre de circuits dans une seule liaison. Sa construction en 24 paires, soit 48 conducteurs au total, permet d’acheminer de multiples signaux tout en gardant une organisation claire du câblage. Son format convient particulièrement aux environnements techniques où la continuité de service, la tenue mécanique du câble et la maîtrise des perturbations sont des critères déterminants.

Construction blindée par paire et blindage global pour une meilleure maîtrise des perturbations

La structure de ce câble de série RE4F associe un blindage par paire et un blindage global par feuille. Cette configuration est recherchée pour les circuits sensibles aux interférences électromagnétiques, notamment dans les réseaux de commande, de mesure, d’automatisme ou de sécurité. Le blindage individuel limite les influences entre paires, tandis que le blindage global renforce la protection de l’ensemble du faisceau. Le résultat est un câble bien adapté aux installations complexes où plusieurs signaux cohabitent dans un même cheminement.

Armure intégrée pour les parcours exposés et les contraintes mécaniques

Son armure renforce la protection du câble lors de la pose dans des zones soumises à des sollicitations mécaniques plus élevées. Elle apporte une sécurité supplémentaire sur les parcours techniques, en cheminement industriel, en locaux techniques ou sur des installations où le câble peut être exposé aux chocs, aux écrasements modérés ou aux conditions de pose plus exigeantes. Cette conception armée en fait une solution pertinente lorsqu’un câble de commande standard n’offre pas une protection suffisante.

Conducteurs souples et isolation PE pour une mise en œuvre technique cohérente

Ce modèle est équipé de conducteurs nus de classe 5 souple avec une section nominale de 1,3 mm². Cette construction favorise une bonne aptitude au câblage dans les installations nécessitant de nombreuses connexions. L’isolation principale en polyéthylène contribue à la stabilité de la liaison et s’intègre logiquement à une architecture de câble instrumentation et commande. L’identification par couleur des conducteurs facilite également le repérage lors du raccordement et des opérations de maintenance.

Gaine extérieure PVC noire et comportement au feu classé Cca

La gaine extérieure en PVC noir protège le câble sur toute sa longueur et convient aux installations fixes nécessitant une enveloppe robuste. Ce câble présente une classe de réaction au feu Cca avec classement complémentaire s3 d2 a3. Il répond ainsi aux projets où le comportement au feu du câble fait partie des critères de sélection, tout en conservant une structure armée et blindée adaptée aux applications de commande et de sécurité.

Dimensions adaptées aux installations techniques de grande capacité

Avec un diamètre extérieur approximatif de 38,44 mm et un poids de 2597 kg/km, ce câble est destiné à des installations de capacité importante. Ces caractéristiques sont à prendre en compte pour le dimensionnement des chemins de câbles, des passages, des rayons de cintrage et des opérations de tirage. Le rayon de courbure minimal recommandé est de 14 fois le diamètre, ce qui aide à préserver l’intégrité de la construction blindée et armée pendant la pose.

Tenue en température pour installation fixe en environnement technique

Pour une utilisation en pose statique, ce câble peut fonctionner dans une plage de température de -30 à 90 °C. Cette amplitude permet son intégration dans de nombreux environnements techniques, y compris lorsque les conditions thermiques sont plus contraignantes qu’en tertiaire courant. Il constitue ainsi un choix cohérent pour les réseaux fixes de commande et de sécurité qui demandent à la fois densité de paires, protection électromagnétique et résistance mécanique.
