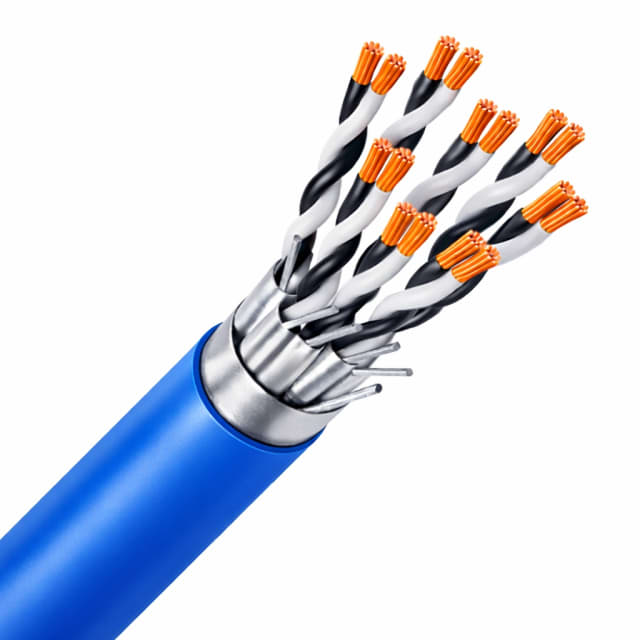

Câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 8x2x1,3 Cca

Câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 8x2x1,3 Cca pour transmissions de commande et de sécurité

Ce câble blindé RE-2Y(St)Y-PiMF est conçu pour les liaisons de commande, de mesure et de signalisation lorsque la stabilité de transmission et la maîtrise des perturbations électromagnétiques sont recherchées. Sa construction en 8 paires, soit 16 conducteurs au total, convient aux installations techniques où plusieurs circuits basse tension doivent cohabiter dans un seul câble, tout en conservant une organisation claire des liaisons.

Double blindage par paire et global pour limiter les interférences

Sa conception PiMF avec blindage individuel par paire complété par un blindage global sur feuille constitue un vrai avantage dans les environnements électriques denses. Cette architecture aide à réduire les influences parasites entre paires et les perturbations extérieures, ce qui en fait un choix pertinent pour les circuits de commande sensibles, les reports d’état, les automatismes et certaines liaisons d’instrumentation. Le fil de continuité facilite en complément la mise à la terre du blindage.

Construction cuivre 8x2x1,3 pensée pour une transmission structurée

Les conducteurs en cuivre nu de classe 2, câblés par paires, apportent une structure adaptée aux applications fixes demandant une bonne tenue mécanique. La section nominale de 1,3 mm² par conducteur permet d’associer robustesse de liaison et repérage méthodique des circuits. L’identification par couleurs et chiffres simplifie le travail de câblage, les opérations de raccordement et la maintenance sur site, notamment dans les armoires, locaux techniques et réseaux de sécurité.

Isolation PE et gaine PVC bleue pour un usage technique en pose fixe

L’isolation principale en polyéthylène (PE) contribue à la bonne tenue électrique des conducteurs, tandis que la gaine extérieure en PVC protège l’ensemble du câble dans les cheminements fixes. Sa gaine bleue facilite l’identification visuelle dans les installations où le repérage des familles de câbles compte autant que la performance de câblage. Sa géométrie ronde, son diamètre extérieur d’environ 18,46 mm et sa composition en faisceau et couches favorisent une pose propre dans les parcours organisés.

Classement Cca s3 d2 a3 pour les installations soumises à exigences de réaction au feu

Ce câble RE-2Y(St)Y-PiMF bénéficie d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il répond ainsi aux besoins des installations où le choix du câble doit intégrer le comportement au feu en plus des performances de transmission. Ce positionnement le rend adapté aux projets techniques dans lesquels la sélection des câbles de commande et de sécurité impose un niveau de classification clairement défini.

Pose, encombrement et tenue en service

Avec un poids d’environ 412 kg/km, ce câble présente une constitution cohérente avec son nombre de paires et son double blindage. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver la structure interne lors de la mise en œuvre. En installation statique, il peut être utilisé dans une plage de température de service de -30 à 90 °C, ce qui lui permet de s’intégrer dans de nombreux environnements techniques intérieurs. Sa tension nominale est de 300 V.

Un câble de commande blindé adapté aux réseaux techniques exigeants

Grâce à sa combinaison 8x2x1,3, à son blindage par paire et global, à son isolation PE et à sa gaine PVC bleue, ce câble constitue une solution précise pour les liaisons de commande et de sécurité qui exigent lisibilité, maîtrise des perturbations et cohérence d’installation. Il convient particulièrement aux intégrateurs, tableautiers et installateurs recherchant un câble blindé de transmission multipaire pour des cheminements fixes, organisés et techniquement homogènes.
