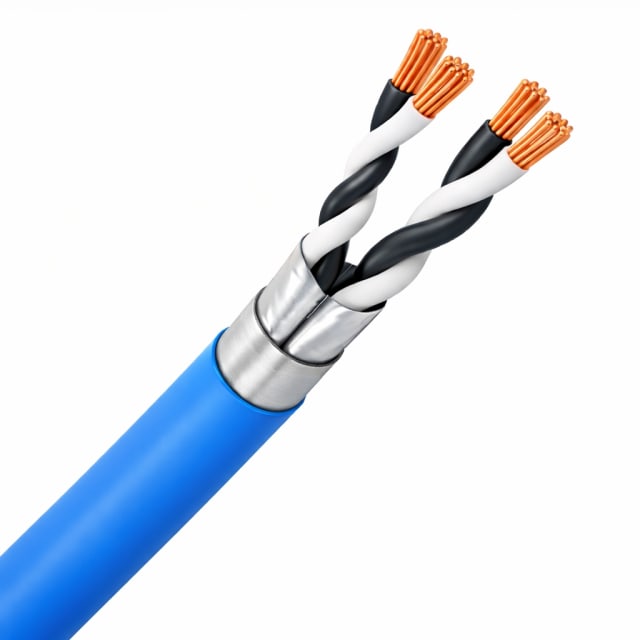

Câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 2x2x1,3 Cca

Câble blindé pour transmission de signaux en environnement perturbé

Le câble blindé RE-2Y(St)Y-PiMF PE/PVC bleu 2x2x1,3 Cca est conçu pour les liaisons de commande, de mesure et de transmission de signaux lorsque la stabilité du signal et la limitation des perturbations sont recherchées. Sa construction en 2 paires torsadées avec blindage par paire et blindage global convient particulièrement aux installations techniques où plusieurs circuits de communication ou de contrôle cohabitent dans un même cheminement.

Double blindage PiMF pour une meilleure séparation des paires

Sa structure PiMF avec blindage individuel de chaque paire par feuille, complétée par un blindage global, aide à réduire les influences électromagnétiques entre paires et venant de l’extérieur. Cette configuration est particulièrement adaptée aux signaux analogiques et numériques sensibles, dans les armoires, locaux techniques, réseaux de contrôle process ou liaisons de sécurité, tout en conservant une lecture plus propre des informations transmises.

Conducteurs cuivre classe 2 et isolation PE pour un usage technique précis

Le câble intègre 4 conducteurs en cuivre nu, organisés en 2 paires, avec une âme de classe 2 câblée et une section nominale de 1,3 mm². Cette construction apporte une bonne tenue mécanique tout en restant adaptée aux raccordements fixes. L’isolation principale en polyéthylène (PE) favorise de bonnes performances électriques pour les applications de commande et d’instrumentation, tandis que l’identification par couleur et chiffres facilite le repérage des conducteurs lors du câblage et de la maintenance.

Gaine extérieure PVC bleue pour repérage rapide sur chantier

Sa gaine extérieure en PVC bleu permet un repérage visuel immédiat dans les installations où la différenciation des réseaux est importante. La géométrie ronde du câble simplifie le passage en chemin de câbles, en goulotte ou en conduit adapté. Le fil de continuité présent dans la construction est un atout pratique pour la mise à la terre fonctionnelle du blindage et la continuité de protection des écrans.

Comportement au feu classé Cca pour intégration dans les installations exigeantes

Ce modèle dispose d’un classement de réaction au feu Cca selon EN 13501-6, avec niveaux s3, d2 et a3. Il répond ainsi à des besoins de sélection plus stricts qu’un câble standard pour certains environnements techniques. Pour l’installateur, cela permet de choisir un câble blindé de commande avec une classification clairement identifiée, utile lors de la préparation des lots CFO/CFA et de la vérification documentaire des produits posés.

Dimensions adaptées aux poses fixes et au cheminement organisé

Avec un diamètre extérieur approximatif de 12,05 mm et un poids de 154 kg/km, ce câble présente un bon compromis entre robustesse de construction et intégration dans les parcours techniques. Son rayon de courbure minimal de 10 fois le diamètre doit être pris en compte pour préserver sa géométrie interne et les performances du blindage. Il est donc bien adapté aux poses fixes soignées, avec un cheminement maîtrisé dans les installations tertiaires et industrielles.

Plage de service et tension nominale pour circuits de commande

Prévu pour une tension nominale de 300 V, ce câble RE-2Y(St)Y-PiMF convient aux circuits de commande et de transmission de signaux en pose statique. Sa température de service de -30 à 90 °C en usage fixe permet son intégration dans des environnements techniques soumis à des variations thermiques marquées. Pour le professionnel, cela en fait une solution pertinente lorsqu’il faut combiner blindage, repérage clair des paires et comportement au feu identifié dans un même câble.
