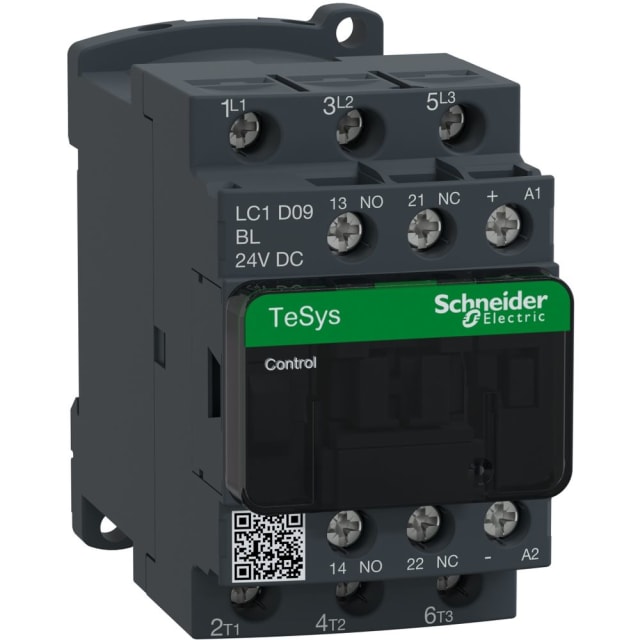

Contacteur triphasé 9A 24V DC 1NO 1NC LC1D09BL

Contacteur triphasé 9A 24V DC pour commande moteur et charges de puissance

Ce contacteur triphasé TeSys Deca est conçu pour la commande de moteurs et de circuits de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles à fermeture convient aux applications de coupure et d’alimentation de départ moteur, avec un courant assigné de 9 A en AC-3 à 400 V et 25 A en AC-1 à 400 V. Il constitue un choix précis pour les intégrateurs et tableautiers recherchant un contacteur compact en 24 V courant continu, adapté aux automatismes alimentés en basse tension de commande.

Bobine 24 V DC basse consommation avec auxiliaires intégrés

La bobine de commande en 24 V DC répond aux besoins des armoires de commande modernes, notamment lorsqu’une alimentation continue est déjà présente dans le circuit d’automatisme. Le contacteur intègre directement 1 contact auxiliaire NO et 1 contact auxiliaire NC, ce qui facilite les fonctions de report d’état, d’auto-maintien ou d’interverrouillage sans ajouter immédiatement un bloc auxiliaire. Cette configuration permet de gagner de la place dans le coffret tout en simplifiant le câblage de commande.

Pouvoir de commande adapté aux moteurs jusqu’à 4 kW à 400 V

Pour les applications moteur, ce modèle est donné pour une puissance de service de 4 kW à 400 V en catégorie AC-3. Il convient donc aux usages courants de démarrage et commande de moteurs triphasés, ventilateurs, pompes, petits convoyeurs, compresseurs légers ou équipements techniques de bâtiment. En AC-4 à 400 V, la puissance de dimensionnement est de 2,2 kW avec un courant de 6 A, ce qui aide à bien positionner le produit selon le niveau de sollicitations électriques attendu.

Raccordement à vis pour une intégration propre dans les tableaux

Le raccordement principal par bornes à vis permet une connexion franche et sûre des conducteurs dans les armoires électriques et tableaux de distribution. Ce type de connexion est apprécié pour les installations nécessitant un serrage contrôlé et une maintenance simple. Le format de l’appareil reste compact avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 95 mm, ce qui facilite son implantation dans les ensembles de commande où l’espace est compté.

Format TeSys Deca pensé pour les montages de commande électrique

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans les architectures de commande moteur utilisant des composants coordonnés de la même famille. Son encombrement maîtrisé aide à organiser plus efficacement les départs moteur et les circuits de puissance dans un coffret. Il convient particulièrement aux monteurs de tableaux, maintenance industrielle et rénovation d’armoires qui ont besoin d’un appareil triphasé 9 A en commande 24 V DC avec contacts auxiliaires embarqués.

Configuration de contacts utile pour automatisme, interverrouillage et signalisation

Avec ses 3 contacts principaux à fermeture, ce contacteur est prévu pour l’alimentation de circuits triphasés. Les auxiliaires 1 NO + 1 NC intégrés apportent une vraie souplesse pour créer un maintien de commande, remonter une information d’état vers un automate ou gérer un interverrouillage électrique dans une logique de commande. Cette combinaison évite souvent de multiplier les accessoires dès le montage initial et rend le produit particulièrement pratique pour les schémas de commande compacts.

Un choix pertinent pour remplacement ou création d’un départ moteur en 24 V continu

Ce contacteur triphasé 9A 24V DC répond aux besoins des professionnels qui veulent une référence claire pour piloter un moteur ou une charge triphasée depuis une commande en courant continu. Il est particulièrement adapté lorsque le cahier des charges impose une bobine DC, un format compact, un raccordement à vis et des auxiliaires intégrés. Pour une création de tableau comme pour un remplacement à caractéristiques équivalentes, il permet de sécuriser le choix d’un appareillage cohérent avec les usages courants de commande électrique.
