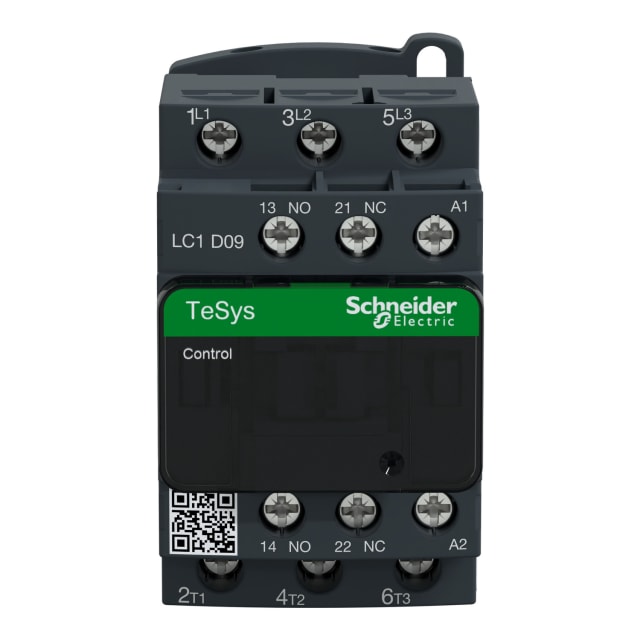

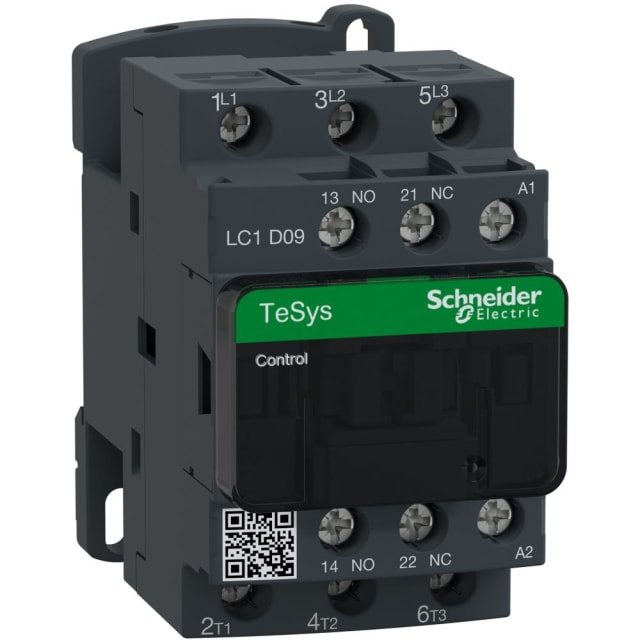

Contacteur triphasé 9A 3P 1NO 1NC bobine 48V AC LC1D09E7

Contacteur triphasé 9A TeSys Deca pour commande moteur jusqu’à 4 kW

Le contacteur triphasé 9A 3P 1NO 1NC bobine 48V AC LC1D09E7 est conçu pour les circuits de commande moteur et les charges de puissance en environnement industriel et tertiaire. Sa configuration 3 pôles avec 3 contacts principaux NO convient aux applications de démarrage et de commande de moteurs, avec un courant d’emploi AC-3 de 9 A à 400 V et une puissance de service jusqu’à 4 kW à 400 V. Il constitue une solution adaptée pour intégrer une commande de puissance compacte dans une armoire ou un tableau électrique.

Bobine 48V AC 50/60 Hz pour circuits de commande dédiés

Ce modèle est équipé d’une bobine de commande 48V AC compatible 50/60 Hz, ce qui le rend particulièrement pertinent lorsque l’installation dispose déjà d’un circuit de commande en basse tension alternative. Ce choix facilite l’intégration dans des schémas de pilotage avec boutons-poussoirs, relais, temporisations ou automatismes, tout en permettant de bien dissocier la partie commande de la partie puissance.

Configuration 3P avec auxiliaires 1NO + 1NC pour les automatismes

Outre ses 3 contacts principaux à fermeture, ce contacteur intègre 1 contact auxiliaire NO et 1 contact auxiliaire NC. Cette combinaison est utile pour réaliser des fonctions classiques d’automatisme comme l’auto-maintien, le report d’état, l’interverrouillage ou la signalisation. Pour l’installateur comme pour le tableautier, cette présence d’auxiliaires intégrés évite souvent l’ajout immédiat d’accessoires complémentaires sur les montages simples et permet un câblage plus direct.

Pouvoir d’utilisation adapté aux charges moteur et aux charges résistives

Le LC1D09E7 couvre plusieurs usages selon la catégorie d’emploi. En AC-3, il est dimensionné pour la commande de moteurs jusqu’à 9 A à 400 V, ce qui correspond à de nombreux entraînements de petite et moyenne puissance. En AC-1, son courant atteint 25 A à 400 V, ce qui le rend aussi pertinent pour certaines charges résistives. Pour les applications plus exigeantes en manœuvre, sa valeur de service en AC-4 à 400 V est de 6 A, avec une puissance de dimensionnement de 2,2 kW.

Format compact et raccordement à vis pour un câblage net

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 86 mm, ce contacteur TeSys Deca s’intègre facilement dans les ensembles de commande et de distribution où l’encombrement doit rester maîtrisé. Le raccordement principal par vis permet un serrage franc et un câblage propre dans les armoires électriques. Ce type de connexion convient bien aux opérations d’installation, de maintenance et de remplacement dans les montages où la clarté de repérage et la tenue des conducteurs comptent au quotidien.

Convient aux tableaux électriques, coffrets de commande et armoires techniques

Ce contacteur trouve naturellement sa place dans les tableaux de commande moteur, coffrets techniques, armoires d’automatisme et ensembles de distribution pilotée. Il peut être utilisé pour commander des pompes, ventilateurs, compresseurs, convoyeurs ou autres récepteurs triphasés dans la limite de ses caractéristiques d’emploi. Sa configuration en fait un choix cohérent pour les professionnels recherchant un contacteur triphasé 48V AC 9A avec auxiliaires intégrés pour une architecture claire et rationnelle.

Un repère simple pour choisir la bonne version sans se tromper

Dans une gamme de contacteurs où les variantes de bobine, de calibre et de contacts auxiliaires sont nombreuses, cette version se distingue par une combinaison précise : 3 pôles de puissance à fermeture, calibre 9 A en AC-3, bobine 48V AC et auxiliaires 1NO 1NC. Pour le remplacement d’un appareil existant comme pour une intégration sur une nouvelle installation, cette définition claire aide à sélectionner la bonne référence fonctionnelle sans confusion sur la tension de commande ou sur la composition des contacts.
