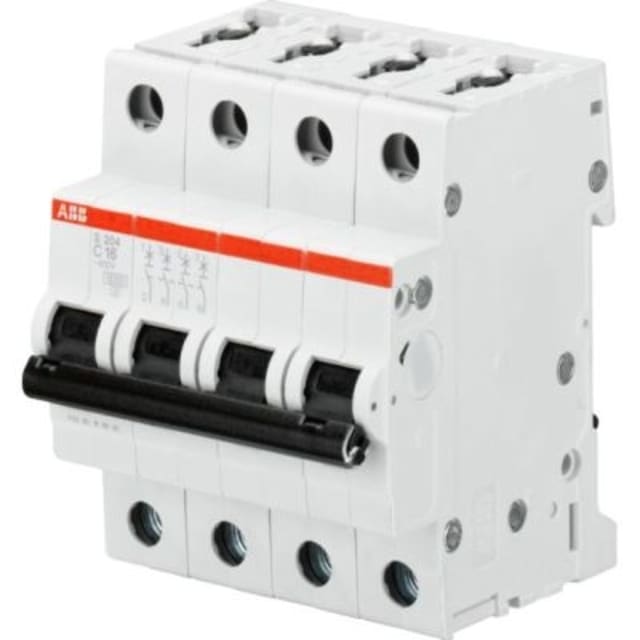

Disjoncteur 4P 16A courbe C 6kA 2CDS254001R0164

Disjoncteur modulaire 4P 16A pour la protection des circuits triphasés

Ce disjoncteur 4P 16A courbe C de la série S200 est conçu pour assurer la protection contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration quadripolaire protège les quatre pôles et convient aux installations nécessitant une coupure simultanée sur plusieurs conducteurs. Avec un calibre de 16 A, il trouve naturellement sa place dans les circuits de distribution, d’alimentation d’équipements et les départs nécessitant une protection modulaire compacte sur rail DIN.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant un courant d’appel modéré au démarrage. Elle convient bien à de nombreux usages en environnement tertiaire, technique ou industriel léger, notamment pour des lignes alimentant des équipements usuels, des petits moteurs ou certains appareillages nécessitant un bon compromis entre sensibilité de protection et tenue au démarrage. Cette caractéristique aide à limiter les déclenchements intempestifs tout en conservant une protection efficace du circuit.

Pouvoir de coupure 6 kA selon EN 60898 et 20 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ce qui répond aux besoins de nombreuses installations de distribution modulaire. Il dispose également d’un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui le rend pertinent pour des environnements techniques exigeant une lecture précise des performances selon les normes d’application. Cette double indication permet au professionnel de sélectionner l’appareil avec davantage de clarté selon le type d’installation concerné.

Format 4 modules avec montage simple dans le tableau électrique

Avec une largeur de 4 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement dans un coffret ou un tableau modulaire. Son format compact facilite l’organisation de la distribution et l’optimisation de l’espace disponible sur le rail. Le raccordement accepte des conducteurs monofilares de 0 à 35 mm², ce qui apporte de la souplesse lors de l’implantation ou du remplacement dans une armoire électrique existante.

Caractéristiques électriques adaptées à une distribution AC/DC

Ce disjoncteur est donné pour une tension de dimensionnement de 400 V, avec un type de tension AC/DC et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à son intégration dans des ensembles de protection et de distribution où la cohérence des caractéristiques électriques est essentielle. L’absence de pôle neutre à connexion dédiée doit être prise en compte lors de la sélection afin de choisir exactement la configuration attendue pour le circuit à protéger.

Protection modulaire pensée pour les environnements techniques

Classé IP20, avec une catégorie de surtension 3, un degré de pollution 3 et une classe de limitation énergétique 3, ce disjoncteur est dimensionné pour un usage en appareillage modulaire à l’intérieur d’un tableau. Il fonctionne dans une plage de température ambiante de -25 à +55 °C, ce qui facilite son emploi dans de nombreuses configurations techniques. Sa puissance dissipée de 10 W est également une donnée utile pour l’étude thermique du coffret et la bonne gestion de l’encombrement dans le tableau.

Solution évolutive pour tableaux de distribution avec accessoires compatibles

Ce disjoncteur de la gamme System pro M compact peut recevoir des dispositifs supplémentaires compatibles, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Cette possibilité est intéressante pour les projets nécessitant une architecture modulaire cohérente, une maintenance facilitée et une adaptation progressive des départs protégés. Pour l’installateur comme pour l’exploitant, cela simplifie le choix d’un disjoncteur quadripolaire 16A capable de s’intégrer dans une logique de distribution claire et structurée.
