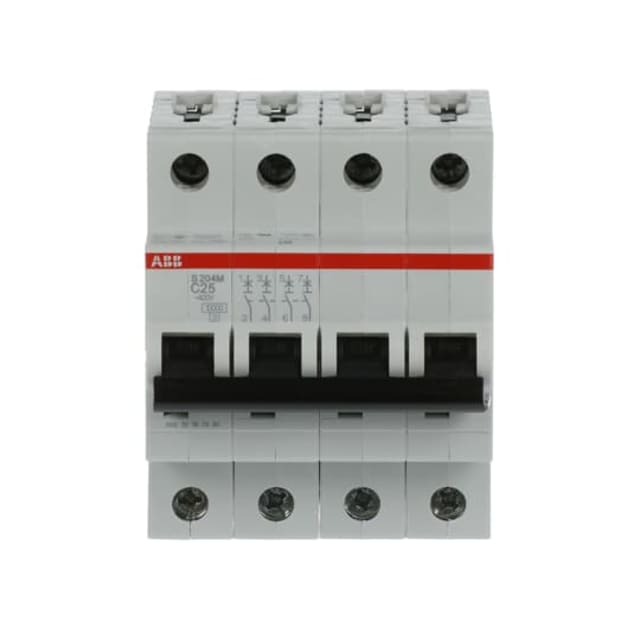

Disjoncteur 4P 25A courbe C 10kA S200M 2CDS274001R0254

Disjoncteur modulaire 4P 25A courbe C pour protection complète des départs tétrapolaires

Ce disjoncteur 4 pôles 25 A courbe C de la série S200M est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 4P avec 4 pôles protégés convient aux départs tétrapolaires où la coupure simultanée de l’ensemble des conducteurs actifs est recherchée. Il trouve naturellement sa place dans les installations tertiaires et industrielles nécessitant une protection modulaire précise, lisible et adaptée à une intensité nominale de 25 A.

Pouvoir de coupure 10 kA pour tableaux électriques à forte exigence

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur répond aux besoins des installations où le niveau de court-circuit présumé impose un appareil modulaire performant. Il apporte une réponse adaptée aux environnements de distribution où un disjoncteur standard de plus faible pouvoir de coupure ne serait pas suffisant. Son classement en classe de limitation énergétique 3 contribue aussi à mieux contenir les effets thermiques et dynamiques liés à un défaut.

Courbe C adaptée aux charges courantes avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour la protection de circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle convient typiquement à de nombreux usages en distribution électrique, notamment pour des lignes alimentant des charges générales, certains petits moteurs, auxiliaires techniques ou équipements d’exploitation. Ce profil de déclenchement permet de concilier protection des conducteurs et bonne tenue aux pointes momentanées au démarrage.

Format 4 modules sur rail DIN pour intégration simple en coffret

Grâce à sa largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre proprement dans les coffrets et tableaux modulaires sur rail DIN. Sa profondeur totale de 69 mm facilite l’implantation dans des enveloppes de distribution courantes tout en conservant une lecture claire de l’appareillage. Ce format compact est intéressant lorsque plusieurs départs doivent être protégés dans un espace rationalisé, sans compromis sur la fonction tétrapolaire.

Caractéristiques électriques adaptées aux réseaux AC/DC et à la distribution 400 V

Ce modèle est prévu pour une tension de dimensionnement de 400 V, avec un type de tension AC/DC et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent un cadre cohérent pour son intégration dans des ensembles de distribution basse tension. Le pouvoir de coupure Icu selon IEC 60947-2 atteint 15 kA à 230 V comme à 400 V, ce qui renforce son intérêt dans des applications techniques demandant une lecture claire des performances selon les normes d’exploitation et d’appareillage.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le disjoncteur accepte des conducteurs monofilaires de 0 à 35 mm² et des conducteurs multifilaires de 0 à 25 mm², ce qui offre une bonne souplesse de raccordement selon l’architecture du tableau et la section des départs. Cette plage permet d’adapter l’appareil aussi bien à des câblages rigides de distribution qu’à des liaisons souples en environnement technique. L’absence de neutre à connexion confirme qu’il s’agit ici d’un véritable 4 pôles protégés, destiné à la coupure et à la protection des quatre voies concernées.

Compatibilité avec accessoires additionnels pour tableaux évolutifs

Ce disjoncteur accepte des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau en fonction des besoins d’exploitation, de signalisation ou de commande. Dans une logique de coffret technique structuré, cette possibilité est utile pour préparer des extensions ou intégrer des fonctions complémentaires sans changer l’appareil principal. C’est un choix pertinent pour les tableaux de protection et de distribution qui doivent rester modulaires et cohérents dans le temps.

Conçu pour les environnements de distribution électrique exigeants

Avec un indice de protection IP20, un degré de pollution 2 et une plage de température de fonctionnement de -25 à +55 °C, ce disjoncteur est adapté à une utilisation en enveloppe dans des conditions d’exploitation étendues. Sa puissance dissipée de 12,8 W est à prendre en compte lors du dimensionnement thermique du coffret, notamment dans les tableaux denses. Ce modèle constitue ainsi une solution technique pertinente pour la protection modulaire de circuits tétrapolaires 25 A dans les ensembles de distribution électrique professionnels.
