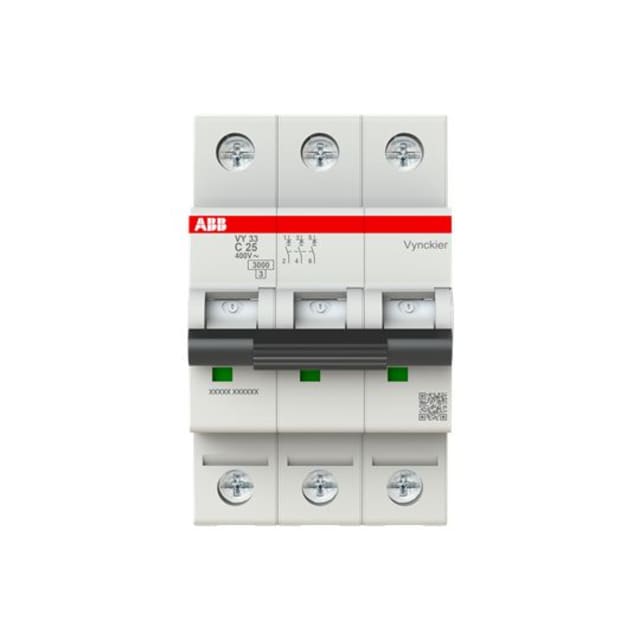

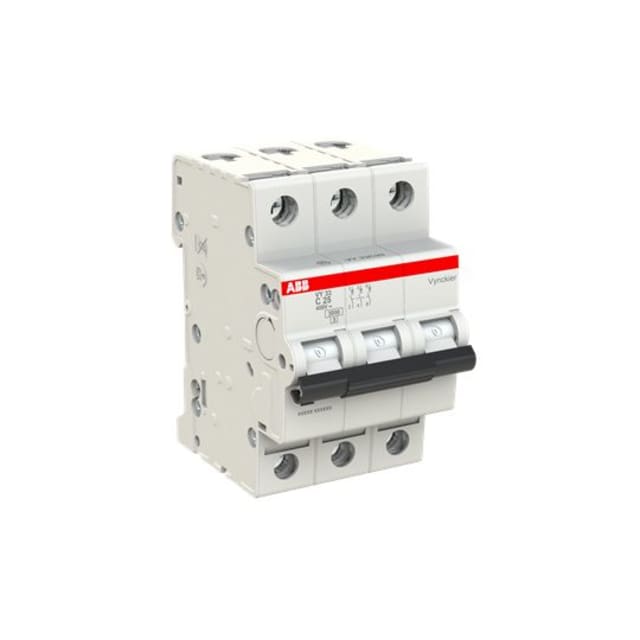

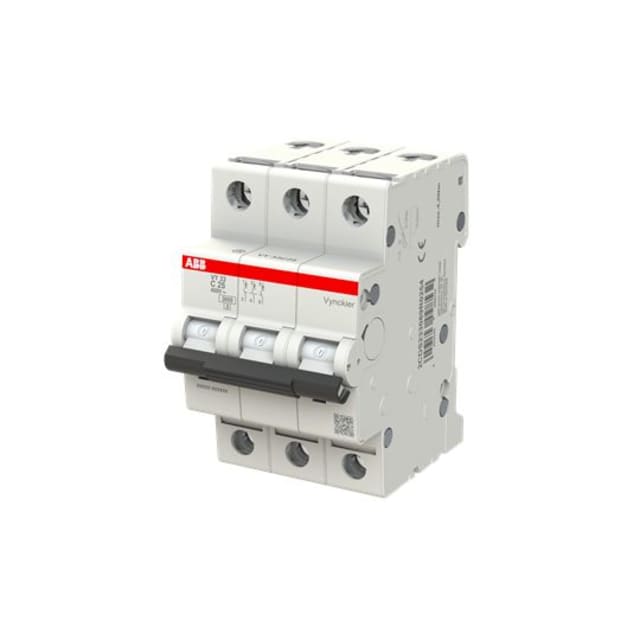

Disjoncteur tripolaire 25A courbe C 3kA 2CDS233089R0254

Disjoncteur tripolaire 25A pour la protection des départs triphasés

Ce disjoncteur tripolaire 25A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans un tableau de distribution. Sa configuration 3P convient aux départs triphasés sans neutre raccordé, avec une intensité nominale de 25 A adaptée aux lignes alimentant des équipements, moteurs de petite puissance, circuits techniques ou usages tertiaires courants.

Courbe C adaptée aux usages électriques courants et aux appels de courant modérés

La courbe de déclenchement C permet d’absorber les pointes de courant au démarrage de nombreux récepteurs tout en maintenant une protection cohérente du circuit. C’est un choix pertinent pour des installations où l’on retrouve des charges classiques avec un appel de courant modéré, comme certains équipements électromécaniques, alimentations ou circuits de distribution triphasés. Ce profil de déclenchement aide à limiter les coupures intempestives tout en conservant la fonction de protection attendue.

Pouvoir de coupure 3 kA et protection modulaire compacte

Avec un pouvoir de coupure de 3 kA, ce disjoncteur modulaire est destiné aux installations compatibles avec ce niveau de protection. Son format 3 modules facilite l’intégration dans les coffrets et tableaux, tout en conservant une lecture claire de l’appareillage. La classe de limitation énergétique 3 constitue un atout pour réduire l’énergie laissée passer lors d’un défaut et contribuer à une meilleure maîtrise des contraintes sur le circuit protégé.

Exécution 3 pôles sans neutre pour tableau sur rail DIN

Ce modèle dispose de 3 pôles protégés et ne prévoit pas de connexion du conducteur neutre. Il répond donc aux besoins des circuits triphasés dédiés où seule la coupure et la protection des trois phases sont recherchées. Son intégration en tableau modulaire sur rail DIN en fait une solution pratique pour les ensembles de distribution résidentiels évolués, petits locaux techniques ou environnements de service nécessitant une protection simple à repérer et à remplacer.

Raccordement souple ou rigide avec plage de section étendue

Le disjoncteur accepte des conducteurs monofilares et multifilaires de 0,75 à 35 mm², ce qui lui donne une bonne polyvalence lors du câblage. Cette amplitude de raccordement facilite aussi bien le repiquage de petits départs que la connexion de sections plus importantes selon la conception du tableau. Pour l’installateur, cela apporte davantage de souplesse lors de l’assemblage ou de la rénovation d’un ensemble de protection modulaire.

Caractéristiques électriques adaptées à une distribution AC jusqu’à 400 V

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV, des données utiles pour l’intégration dans un environnement de distribution modulaire. Son indice de protection IP20 correspond à un usage en coffret ou tableau, dans les conditions normales d’installation d’un appareillage modulaire.

Une solution pertinente pour l’équipement et l’extension des tableaux électriques

Ce disjoncteur tripolaire 25A courbe C 3kA convient aux opérations d’équipement, de maintenance ou d’extension de tableaux lorsque l’on recherche une protection modulaire 3P claire à identifier et simple à intégrer. Sa profondeur totale de 69 mm favorise son montage dans de nombreux coffrets standards. Il peut également recevoir des dispositifs supplémentaires compatibles, ce qui permet d’envisager une configuration de tableau plus fonctionnelle selon les besoins de l’installation.
