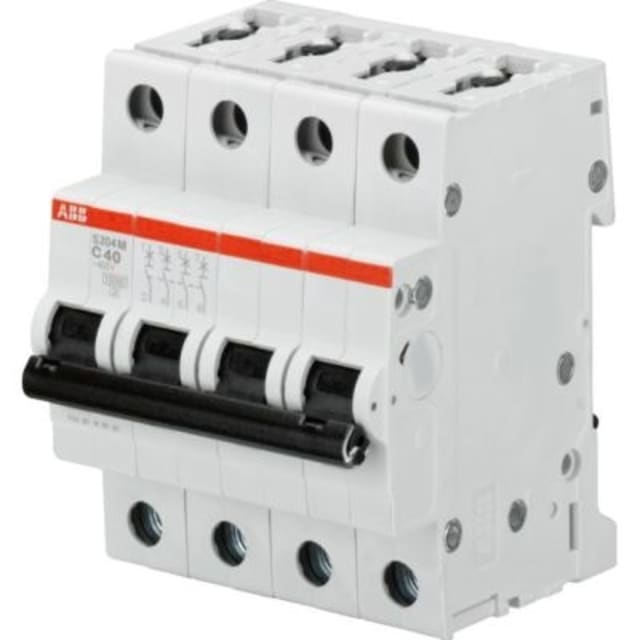

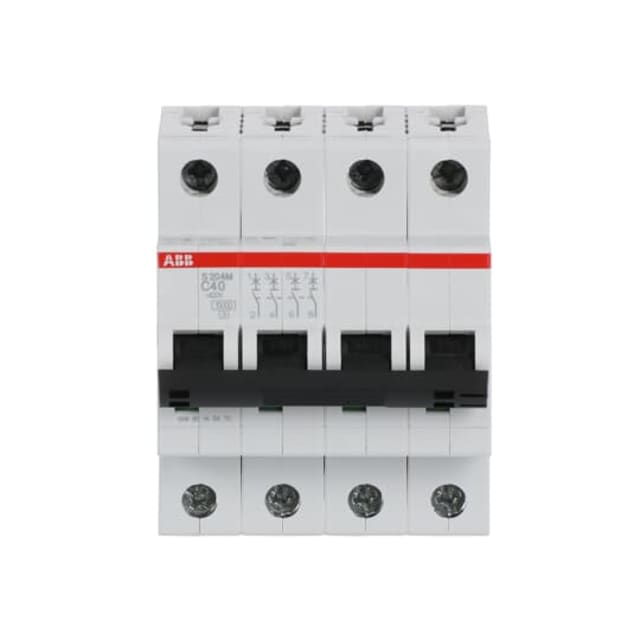

Disjoncteur 4 pôles courbe C 40A 10kA 2CDS274001R0404

Disjoncteur modulaire 4 pôles 40 A pour la protection des circuits triphasés

Ce disjoncteur modulaire 4 pôles courbe C 40 A est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Son format quadripolaire permet la coupure simultanée des quatre pôles protégés, ce qui le rend particulièrement adapté aux installations triphasées avec distribution complète sur quatre conducteurs. Avec un calibre de 40 A, il répond aux besoins des départs de puissance et des lignes nécessitant une protection robuste en environnement tertiaire ou industriel.

Pouvoir de coupure 10 kA pour les installations à forte exigence

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur convient aux installations où le niveau de courant de court-circuit présumé impose une protection modulaire renforcée. Il offre également des valeurs Icu élevées selon IEC 60947-2, jusqu’à 15 kA à 400 V et 25 kA à 230 V, ce qui en fait une solution pertinente pour les tableaux où la tenue aux défauts doit rester cohérente avec une distribution électrique exigeante.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en assurant une protection fiable contre les surintensités. Ce profil est bien adapté à de nombreux circuits d’alimentation de matériels, de lignes techniques, d’équipements électromécaniques ou de charges mixtes. Il constitue un choix pertinent lorsque l’on recherche un équilibre entre protection des conducteurs et compatibilité avec les usages classiques en bâtiment et en distribution fonctionnelle.

Conception 4 modules pour rail DIN et intégration simple au tableau

Ce modèle occupe 4 unités de division et se monte sur rail DIN, ce qui facilite son intégration dans les coffrets et armoires modulaires. Sa profondeur totale de 69 mm permet une implantation propre dans la plupart des tableaux adaptés au modulaire. Le raccordement accepte des conducteurs monofilares jusqu’à 35 mm² et multifilaires jusqu’à 25 mm², ce qui laisse une bonne marge pour s’adapter aux sections rencontrées sur les départs d’alimentation et les circuits de distribution.

Protection thermique et magnétique pour surcharge et court-circuit

Issu de la gamme System pro M compact S200M, ce disjoncteur utilise deux mécanismes de déclenchement complémentaires : un déclenchement thermique temporisé pour la protection contre les surcharges et un déclenchement électromécanique pour la protection contre les courts-circuits. Cette architecture permet d’assurer la coupure dans les situations de défaut tout en conservant un comportement adapté aux contraintes normales d’exploitation. La classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer lors d’un défaut.

Caractéristiques électriques adaptées à la distribution AC/DC

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V, avec un type de tension AC/DC et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques cohérentes pour les ensembles de distribution modulaires. L’appareil est également classé en catégorie de surtension 3 et en degré de pollution 2, des éléments utiles pour sélectionner une protection compatible avec un environnement électrique structuré en tableau.

Utilisation en tableau avec possibilités d’équipements additionnels

Ce disjoncteur quadripolaire peut recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture de protection évolutive. Cet avantage est particulièrement utile lorsque le tableau doit intégrer des fonctions complémentaires de signalisation, de commande ou d’auxiliaires adaptés à l’exploitation. Son indice de protection IP20 correspond à une utilisation à l’intérieur d’une enveloppe appropriée, avec une plage de température de fonctionnement de -25 à +55 °C pour une mise en œuvre dans des conditions d’exploitation étendues.
