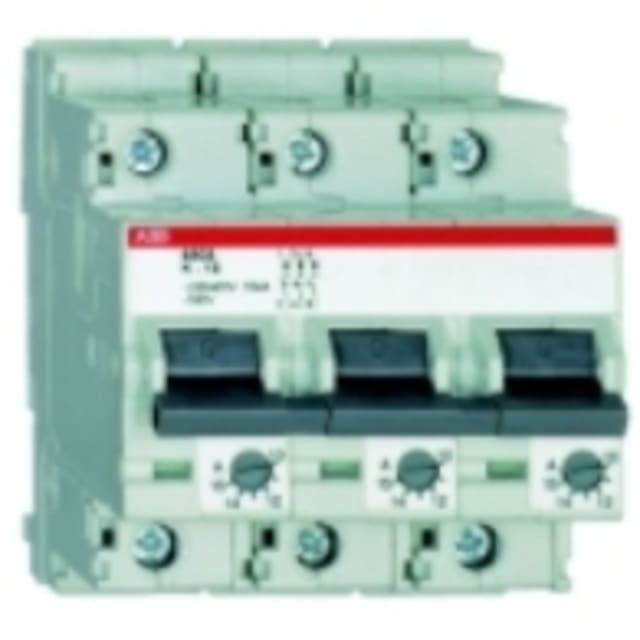

Disjoncteur tripolaire S500 50kA courbe K 0,80A

Disjoncteur tripolaire haute performance pour protection sélective des départs triphasés

Ce disjoncteur tripolaire S500 courbe K calibre 0,80 A est conçu pour la protection des circuits triphasés nécessitant une réponse adaptée aux appels de courant plus marqués qu’avec une courbe standard. Il convient particulièrement aux applications techniques où le démarrage de certains récepteurs peut provoquer des pointes momentanées, tout en conservant une protection précise contre les surcharges et les courts-circuits. Son format 3 pôles protège simultanément les trois phases, sans pôle neutre associé.

Courbe K et calibre 0,80 A pour circuits à faible intensité avec courant d’appel

Avec son courant nominal de 0,80 A et sa courbe de déclenchement K, ce disjoncteur répond aux besoins des installations où la protection doit rester compatible avec des équipements présentant des appels de courant transitoires. Cette configuration est pertinente pour des départs de commande, certains circuits moteurs de faible intensité ou des applications industrielles spécifiques. Elle permet de limiter les déclenchements intempestifs tout en maintenant un niveau de protection élevé sur les trois pôles protégés.

Pouvoir de coupure élevé pour tableaux de distribution exigeants

La série S500 se distingue ici par un pouvoir de coupure très élevé, avec 50 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu atteignant 100 kA selon IEC 60947-2 à 400 V. Ce niveau de performance rend ce disjoncteur particulièrement adapté aux tableaux, armoires et ensembles de distribution où le niveau de court-circuit présumé impose une protection modulaire renforcée. C’est un choix pertinent lorsque l’environnement électrique demande une capacité d’interruption importante dans un encombrement modulaire maîtrisé.

Conçu pour les réseaux AC jusqu’à 690 V

Ce modèle est prévu pour les réseaux en courant alternatif 50 Hz avec une tension de dimensionnement jusqu’à 690 V. Cette caractéristique élargit son champ d’utilisation dans les installations techniques, en particulier pour la protection de départs triphasés dans des ensembles de distribution, de commande ou d’alimentation. L’absence de neutre raccordable confirme son orientation vers les circuits purement tripolaires, lorsque la protection des seules phases est recherchée.

Intégration en tableau avec format modulaire et profondeur maîtrisée

Avec une largeur de 4,29 unités de division et une profondeur totale de 92 mm, ce disjoncteur s’intègre dans les coffrets et tableaux modulaires tout en répondant à des exigences de protection élevées. Son indice de protection IP20 correspond à une implantation en enveloppe adaptée, typique des armoires et tableaux électriques. Cette conception facilite son intégration dans des architectures où la densité d’équipement doit rester compatible avec des composants de protection performants.

Protection électrique adaptée aux environnements techniques structurés

La classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à la protection des circuits aval. La catégorie de surtension 3 et le degré de pollution 2 indiquent une utilisation cohérente avec des environnements électriques techniques correctement maîtrisés. Ce positionnement en fait une solution bien adaptée aux installations de distribution et de protection où la tenue électrique et la maîtrise du comportement en défaut sont des critères importants.

Évolutif pour les montages avec accessoires complémentaires

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui permet d’envisager des configurations plus complètes en tableau selon les besoins d’exploitation ou de signalisation. Cette possibilité est utile pour faire évoluer l’appareillage autour de la protection de départ, sans changer la base du disjoncteur. Pour l’installateur comme pour l’exploitant, c’est un avantage concret lorsque le tableau doit intégrer des fonctions complémentaires autour d’une protection tripolaire modulaire à fort pouvoir de coupure.
