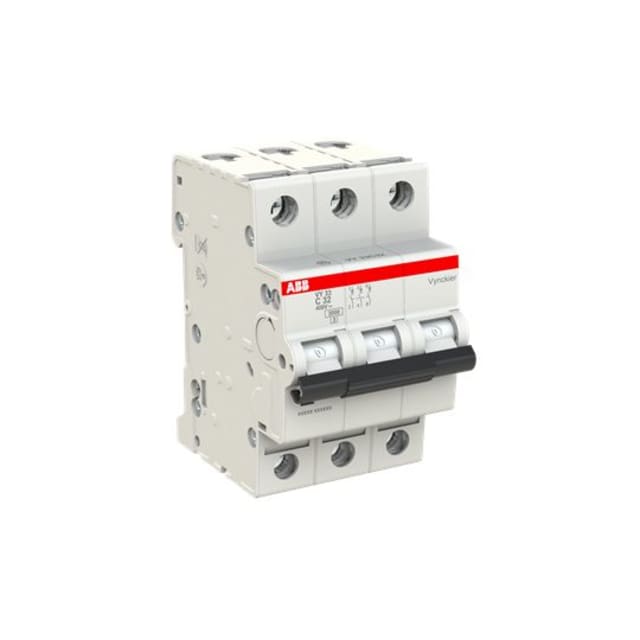

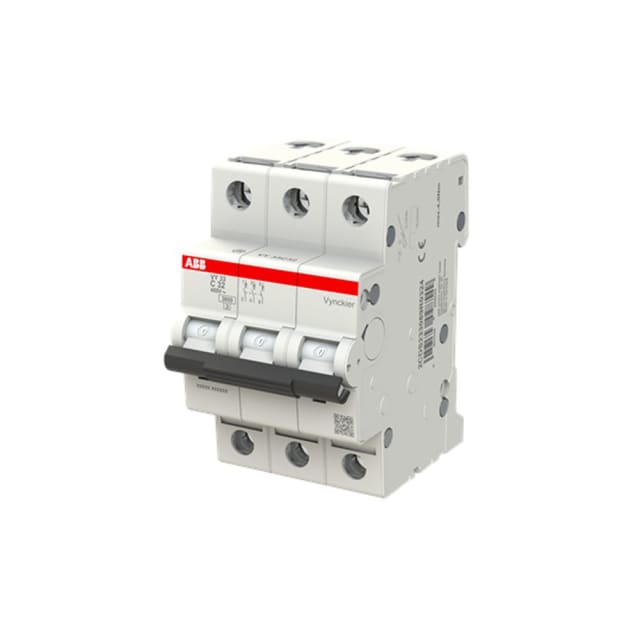

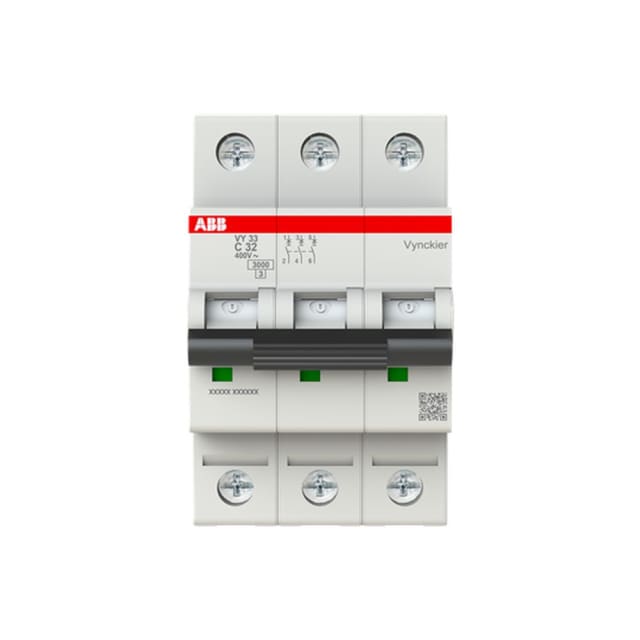

Disjoncteur tripolaire 32A courbe C 3kA VY30 2CDS233089R0324

Disjoncteur tripolaire 32A conçu pour la protection des circuits triphasés

Ce disjoncteur tripolaire 32A courbe C est destiné à la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration 3 pôles permet de couper simultanément les trois phases, ce qui en fait une solution adaptée aux départs triphasés en environnement résidentiel, tertiaire ou pour certaines alimentations techniques. Son calibre 32 A convient aux lignes nécessitant une protection cohérente avec des intensités soutenues, tout en conservant une intégration simple dans un tableau modulaire.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant au démarrage, comme certains moteurs de petite puissance, équipements techniques, auxiliaires ou lignes mixtes. Elle permet d’éviter les déclenchements intempestifs sur des appels de courant modérés, tout en assurant la protection attendue contre les défauts. Ce positionnement en fait un choix pertinent pour une distribution triphasée polyvalente dans un coffret électrique.

Pouvoir de coupure 3 kA et protection modulaire en 400 V AC

Ce modèle offre un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, avec également une valeur de 3 kA selon IEC 60947-2. Il est donc conçu pour interrompre un courant de défaut dans les limites prévues par son niveau de coupure, avec une tension de dimensionnement de 400 V en courant alternatif. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de court-circuit, un point utile pour préserver l’installation en aval.

Format 3 modules pour une intégration claire dans le tableau électrique

Avec une largeur de 3 unités de division et une profondeur totale de 69 mm, ce disjoncteur s’intègre facilement sur rail dans une rangée modulaire standard. Son encombrement correspond à la logique d’un appareillage tripolaire compact, ce qui facilite l’organisation du tableau, le repérage des départs et l’optimisation de l’espace disponible. C’est une référence intéressante lorsque l’on souhaite conserver une distribution lisible sans surdimensionner le coffret.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le raccordement accepte des conducteurs monofilaire et multifilaire de 0,75 à 35 mm², ce qui laisse une vraie souplesse de câblage selon la section retenue pour le circuit protégé. Cette plage de connexion permet d’adapter le disjoncteur à différentes architectures de tableau et à plusieurs types de conducteurs couramment employés en distribution. L’absence de neutre raccordé confirme qu’il s’agit bien d’un appareil 3P dédié à la coupure et à la protection des trois phases uniquement.

Tenue électrique cohérente pour les environnements de distribution

Ce disjoncteur dispose d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3 et un degré de pollution 3. Ces caractéristiques le destinent à une utilisation dans des ensembles de distribution où l’appareillage doit conserver un comportement adapté face aux contraintes électriques usuelles. Son indice de protection IP20 correspond à un usage en tableau ou coffret, là où la protection complémentaire de l’enveloppe participe à la sécurité globale de l’installation.

Fonctionnement en courant alternatif et compatibilité avec accessoires

Prévu pour une alimentation AC en 50 à 60 Hz, ce disjoncteur répond aux besoins classiques des installations basse tension en distribution modulaire. La possibilité d’ajouter des dispositifs supplémentaires permet aussi d’envisager des fonctions complémentaires selon la configuration du tableau, par exemple pour le report d’état ou certaines extensions d’appareillage compatibles. Cela apporte plus de souplesse au moment de concevoir ou de faire évoluer une protection modulaire autour d’un départ triphasé 32 A.
