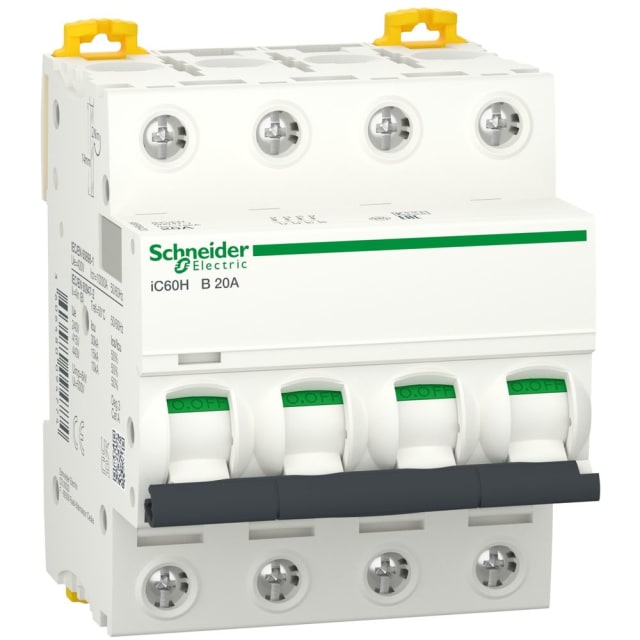

Disjoncteurs quadripolaires,4P

Choisissez un calibre adapté au courant du circuit et à la section des conducteurs. En pratique, on trouve souvent des modèles de 10 A à 63 A pour les départs modulaires, et jusqu’à 80 A ou 100 A pour des besoins plus importants. Le calibre doit rester cohérent avec la charge réellement alimentée.

La courbe C convient à la plupart des usages courants avec appels de courant modérés. La courbe B est plus sensible, utile pour des circuits peu inductifs. La courbe D est à privilégier pour des charges avec fort courant d’appel, comme certains moteurs ou équipements de puissance.

Il faut choisir un pouvoir de coupure supérieur au courant de court-circuit probable de l’installation. Pour un tableau domestique ou tertiaire simple, on voit souvent 3 kA à 6 kA. En environnement plus exigeant, 10 kA, 15 kA ou davantage peuvent être nécessaires.

Avec 4 pôles protégés, chaque conducteur est coupé et protégé, y compris le neutre. Avec un neutre raccordé mais non protégé, le neutre est bien coupé en même temps, mais la protection concerne surtout les phases. Le choix dépend du schéma de distribution et du niveau de sécurité recherché.

La majorité des modèles compacts occupent 4 modules, mais certains appareils plus puissants ou à pouvoir de coupure élevé peuvent prendre 6 ou 8 modules. Vérifiez l’encombrement avant achat, surtout si le tableau est déjà bien rempli.

Il sert à couper simultanément les trois phases et le neutre d’un circuit triphasé. C’est utile pour isoler complètement une ligne, sécuriser une intervention ou protéger une distribution alimentée en 400 V.

Ce n’est pas son usage le plus courant. Il est surtout prévu pour le triphasé avec neutre. Pour un circuit monophasé, un appareil bipolaire ou un modèle mieux adapté est généralement plus pertinent.

16 A et 20 A conviennent souvent à des départs légers ou intermédiaires, 25 A à 32 A à des circuits plus chargés, et 40 A à 63 A à des distributions plus importantes. Le bon choix dépend de la puissance à alimenter et du dimensionnement des câbles.

Vérifiez la tension nominale de l’appareil et celle du réseau, le plus souvent 400 V en triphasé. Il faut aussi s’assurer de la compatibilité avec le type de courant et le mode de raccordement du tableau.

Oui, c’est fortement recommandé. La mise hors tension, le serrage des bornes, le respect des sections de câbles et le bon repérage des phases sont essentiels pour éviter un mauvais câblage ou un défaut de protection.
