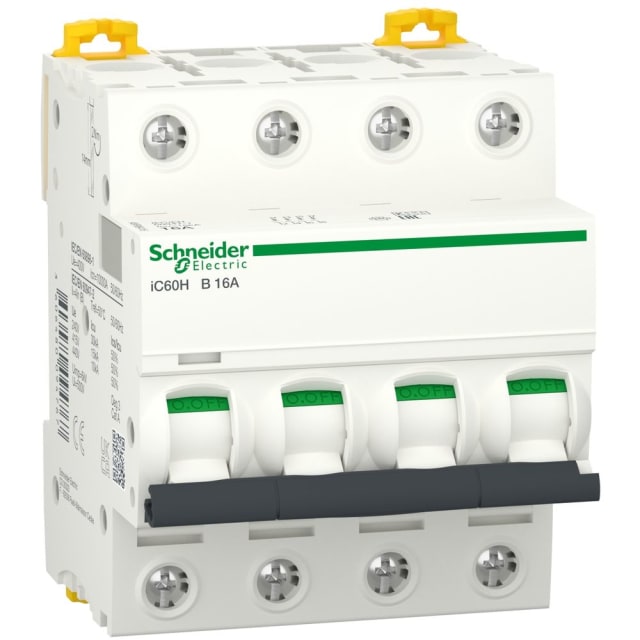

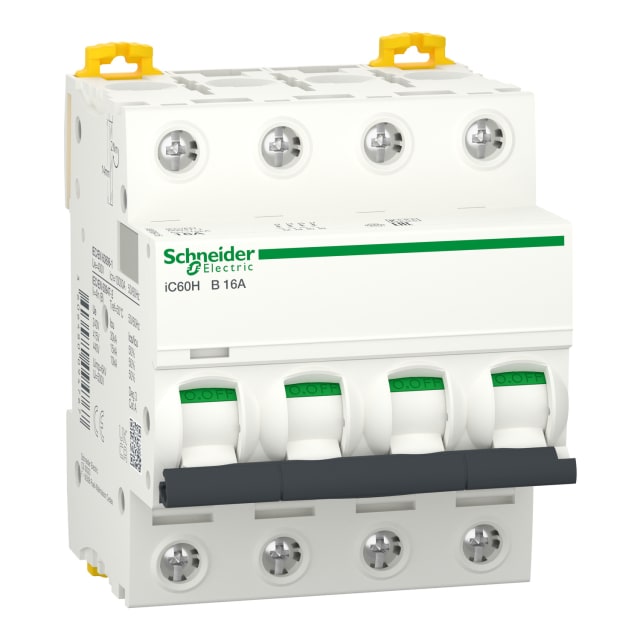

Disjoncteur modulaire 4P 16A courbe B A9F88416

Disjoncteur modulaire 4P 16A courbe B pour protection de circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 16A courbe B de la gamme Acti9 iC60H est conçu pour la protection des circuits contre les surcharges et les courts-circuits. Sa configuration quadripolaire avec 4 pôles protégés convient aux installations nécessitant la coupure simultanée des phases et du quatrième pôle. Avec sa courbe B, il est particulièrement adapté aux circuits où les appels de courant au démarrage restent modérés, ce qui permet une protection précise des lignes sensibles et des équipements usuels.

Pouvoir de coupure élevé pour tableaux électriques exigeants

Ce modèle offre un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu pouvant atteindre 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Ce niveau de performance en fait un choix pertinent pour les tableaux de distribution où la tenue au court-circuit doit rester élevée. La classe de limitation énergétique 3 participe également à réduire les contraintes thermiques et électrodynamiques transmises aux circuits en aval lors d’un défaut.

Courbe B 16A : une réponse adaptée aux circuits à faible courant d’appel

Avec un calibre nominal de 16 A et une courbe de déclenchement B, ce disjoncteur modulaire est indiqué pour la protection de départs où les pointes de courant sont limitées. Il convient notamment aux circuits d’alimentation standards dans le résidentiel collectif, le tertiaire ou certains environnements techniques, lorsque le choix d’une courbe B est recherché pour une sélectivité de fonctionnement cohérente avec les charges raccordées.

Format compact 4 modules pour intégration sur rail DIN

Sa largeur de 4 unités de division facilite son implantation dans les coffrets et tableaux électriques lorsque l’espace disponible doit être maîtrisé. Son format modulaire permet un montage simple sur rail DIN et une organisation claire des protections au sein de l’enveloppe. Cette compacité est intéressante pour les installations neuves comme pour les extensions de tableaux existants nécessitant une protection quadripolaire sans encombrement excessif.

Conception pensée pour le câblage et l’exploitation

Ce disjoncteur accepte des conducteurs monofiliaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse de raccordement selon la configuration du tableau. Il est également compatible avec des dispositifs supplémentaires, pratique pour faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’accessoirisation. Son fonctionnement en AC/DC et sa fréquence 50 à 60 Hz élargissent encore les possibilités d’intégration dans des environnements techniques variés.

Sécurité électrique et tenue d’isolement adaptées à l’environnement du tableau

La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV apportent un niveau adapté aux exigences des ensembles de distribution basse tension. La catégorie de surtension 4 et le degré de pollution 3 confirment une conception destinée à des conditions d’exploitation sérieuses dans le tableau électrique. L’indice de protection IP20 sur les bornes participe à la sécurité d’intégration lors du montage dans une enveloppe appropriée.

Un appareil conçu pour fonctionner dans des conditions étendues

Ce disjoncteur quadripolaire peut être utilisé dans une plage de température ambiante de -35 à 70 °C, ce qui facilite son emploi dans de nombreuses armoires et zones techniques. Sa puissance dissipée de 2,4 W reste contenue, un point utile pour la gestion thermique dans les coffrets multi-appareillés. Avec une profondeur totale de 44,5 mm, il s’intègre plus facilement dans les tableaux où l’optimisation de l’espace arrière et du passage des conducteurs compte autant que la performance de protection.
