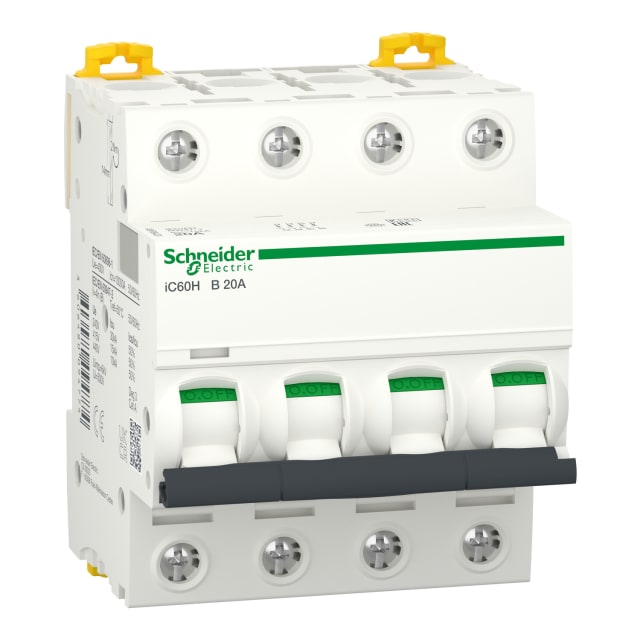

Disjoncteur modulaire 4P 20A courbe B A9F88420

Disjoncteur modulaire 4P 20A courbe B A9F88420 : une protection fiable pour vos circuits triphasés avec neutre

Le disjoncteur modulaire 4P 20A courbe B A9F88420 de la série Acti9 iC60 est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits, dans les tableaux de distribution basse tension. Avec ses 4 pôles protégés et son format 4 modules, il s’intègre facilement sur rail DIN dans les installations tertiaires, résidentielles ou techniques qui exigent une coupure complète des conducteurs actifs.

Grâce à sa courbe B, ce disjoncteur convient particulièrement aux circuits présentant de faibles appels de courant au démarrage. C’est un choix pertinent pour la protection de lignes d’éclairage, de prises ou de circuits généraux lorsque l’on recherche un déclenchement rapide en cas de défaut, tout en limitant les déclenchements intempestifs sur des usages standards.

Les atouts essentiels du disjoncteur A9F88420

• Courant nominal 20 A pour la protection de circuits adaptés à ce calibre.
• 4 pôles protégés pour une coupure globale des conducteurs actifs.
• Courbe de déclenchement B, adaptée aux installations à faibles courants d’appel.
• Pouvoir de coupure 10 kA selon EN 60898 à 230 V et 400 V.
• Pouvoir de coupure Icu jusqu’à 30 kA à 230 V selon IEC 60947-2, pour une sécurité renforcée selon le contexte d’exploitation.
• Format modulaire compact avec une largeur de 4 unités de division.
• Montage sur rail DIN, pour une installation simple et propre dans le tableau.

Une conception pensée pour les tableaux électriques professionnels

Ce disjoncteur modulaire appartient à la gamme Acti9 iC60, reconnue pour sa robustesse et sa facilité d’intégration dans les tableaux de protection et de distribution électrique. Sa tension de dimensionnement de 400 V, sa compatibilité AC/DC et sa fréquence de service 50 à 60 Hz en font un appareil polyvalent pour de nombreuses architectures de distribution.

Son pouvoir de limitation énergétique de classe 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements en aval. La température de fonctionnement de -35 à 70 °C autorise un usage dans des environnements techniques exigeants, sous réserve du respect des conditions d’installation du tableau.

Caractéristiques techniques principales

• Référence fabricant : A9F88420
• Référence commerciale : 4107842
• Gamme : Acti9 iC60
• Nombre de pôles : 4
• Nombre de pôles protégés : 4
• Courant nominal : 20 A
• Courbe de déclenchement : B
• Pouvoir de coupure EN 60898 : 10 kA à 230 V et 400 V
• Pouvoir de coupure IEC 60947-2 : 30 kA à 230 V, 15 kA à 400 V
• Tension de dimensionnement : 400 V
• Tension d’isolement Ui : 500 V
• Tension nominale de tenue aux chocs Uimp : 6 kV
• Fréquence : 50 à 60 Hz
• Largeur : 4 unités de division
• Profondeur totale : 44,5 mm
• Classe de protection : IP20
• Degré de pollution : 3
• Catégorie de surtension : IV
• Section raccordable conducteur monofilaire : 1 à 25 mm²
• Section raccordable conducteur multifilaire : 1 à 16 mm²
• Puissance dissipée : 2,4 W

Pour quels usages choisir une courbe B en 4P 20 A ?

La courbe B est généralement privilégiée lorsque les charges connectées présentent un courant d’appel faible au démarrage. Ce disjoncteur peut ainsi convenir à des circuits de distribution nécessitant une protection réactive et stable, sans être surdimensionnée par rapport aux besoins réels du circuit.

Le format 4 pôles est particulièrement utile dans les installations où l’on souhaite protéger et sectionner l’ensemble des conducteurs actifs. Il est donc adapté aux tableaux électriques nécessitant une coupure complète et claire du circuit, avec un repérage propre et une maintenance facilitée.

Points à vérifier avant l’achat

• Confirmer que le circuit à protéger nécessite bien un calibre 20 A.
• Vérifier que la courbe B correspond au type de charge installé.
• Contrôler la place disponible dans le tableau avec une largeur de 4 modules.
• S’assurer que la section des conducteurs est compatible avec les bornes de raccordement.
• Valider les contraintes de pouvoir de coupure selon le niveau de court-circuit attendu dans l’installation.

Un choix sûr pour une distribution électrique maîtrisée

Le disjoncteur modulaire 4P 20A courbe B A9F88420 s’adresse aux installations qui recherchent un appareil de protection clair, compact et fiable, avec des caractéristiques techniques adaptées aux tableaux de distribution modernes. Son intégration dans la série Acti9 iC60 garantit une cohérence appréciable pour les professionnels comme pour les installateurs exigeants.

Si vous recherchez un disjoncteur quadripolaire 20 A pour sécuriser un circuit avec une coupure complète des pôles, ce modèle offre un équilibre solide entre performance de protection, compacité et facilité d’intégration dans le tableau.
